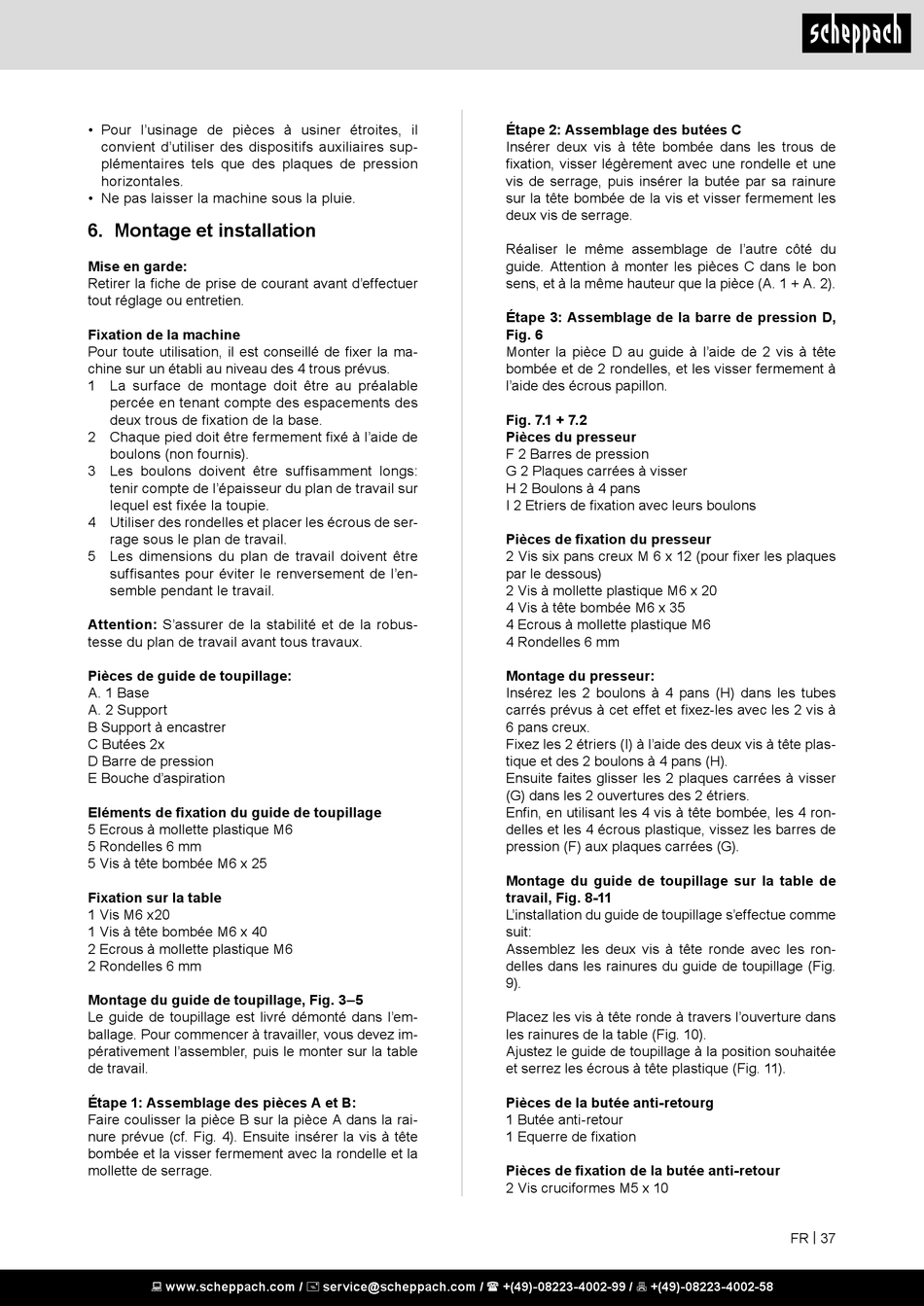

• Pour l'usinage de pièces à usiner étroites, il
convient d'utiliser des dispositifs auxiliaires sup-
plémentaires tels que des plaques de pression
horizontales.
• Ne pas laisser la machine sous la pluie.

6. Montage et installation

Mise en garde:
Retirer la fiche de prise de courant avant d'effectuer
tout réglage ou entretien.
Fixation de la machine
Pour toute utilisation, il est conseillé de fixer la ma-
chine sur un établi au niveau des 4 trous prévus.
1 La surface de montage doit être au préalable
percée en tenant compte des espacements des
deux trous de fixation de la base.
2 Chaque pied doit être fermement fixé à l'aide de
boulons (non fournis).
3 Les boulons doivent être suffisamment longs:
tenir compte de l'épaisseur du plan de travail sur
lequel est fixée la toupie.
4 Utiliser des rondelles et placer les écrous de ser-
rage sous le plan de travail.
5 Les dimensions du plan de travail doivent être
suffisantes pour éviter le renversement de l'en-
semble pendant le travail.
Attention: S'assurer de la stabilité et de la robus-
tesse du plan de travail avant tous travaux.
Pièces de guide de toupillage:
A. 1 Base
A. 2 Support
B Support à encastrer
C Butées 2x
D Barre de pression
E Bouche d'aspiration
Eléments de fixation du guide de toupillage
5 Ecrous à mollette plastique M6
5 Rondelles 6 mm
5 Vis à tête bombée M6 x 25
Fixation sur la table
1 Vis M6 x20
1 Vis à tête bombée M6 x 40
2 Ecrous à mollette plastique M6
2 Rondelles 6 mm
Montage du guide de toupillage, Fig. 3–5
Le guide de toupillage est livré démonté dans l'em-
ballage. Pour commencer à travailler, vous devez im-
pérativement l'assembler, puis le monter sur la table
de travail.
Étape 1: Assemblage des pièces A et B:
Faire coulisser la pièce B sur la pièce A dans la rai-
nure prévue (cf. Fig. 4). Ensuite insérer la vis à tête
bombée et la visser fermement avec la rondelle et la
mollette de serrage.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Étape 2: Assemblage des butées C
Insérer deux vis à tête bombée dans les trous de
fixation, visser légèrement avec une rondelle et une
vis de serrage, puis insérer la butée par sa rainure
sur la tête bombée de la vis et visser fermement les
deux vis de serrage.
Réaliser le même assemblage de l'autre côté du
guide. Attention à monter les pièces C dans le bon
sens, et à la même hauteur que la pièce (A. 1 + A. 2).
Étape 3: Assemblage de la barre de pression D,
Fig. 6
Monter la pièce D au guide à l'aide de 2 vis à tête
bombée et de 2 rondelles, et les visser fermement à
l'aide des écrous papillon.
Fig. 7.1 + 7.2
Pièces du presseur
F 2 Barres de pression
G 2 Plaques carrées à visser
H 2 Boulons à 4 pans
I 2 Etriers de fixation avec leurs boulons
Pièces de fixation du presseur
2 Vis six pans creux M 6 x 12 (pour fixer les plaques
par le dessous)
2 Vis à mollette plastique M6 x 20
4 Vis à tête bombée M6 x 35
4 Ecrous à mollette plastique M6
4 Rondelles 6 mm
Montage du presseur:
Insérez les 2 boulons à 4 pans (H) dans les tubes
carrés prévus à cet effet et fixez-les avec les 2 vis à
6 pans creux.
Fixez les 2 étriers (I) à l'aide des deux vis à tête plas-
tique et des 2 boulons à 4 pans (H).
Ensuite faites glisser les 2 plaques carrées à visser
(G) dans les 2 ouvertures des 2 étriers.
Enfin, en utilisant les 4 vis à tête bombée, les 4 ron-
delles et les 4 écrous plastique, vissez les barres de
pression (F) aux plaques carrées (G).
Montage du guide de toupillage sur la table de
travail, Fig. 8-11
L'installation du guide de toupillage s'effectue comme
suit:
Assemblez les deux vis à tête ronde avec les ron-
delles dans les rainures du guide de toupillage (Fig.
9).
Placez les vis à tête ronde à travers l'ouverture dans
les rainures de la table (Fig. 10).
Ajustez le guide de toupillage à la position souhaitée
et serrez les écrous à tête plastique (Fig. 11).
Pièces de la butée anti-retourg
1 Butée anti-retour
1 Equerre de fixation
Pièces de fixation de la butée anti-retour
2 Vis cruciformes M5 x 10
FR | 37
