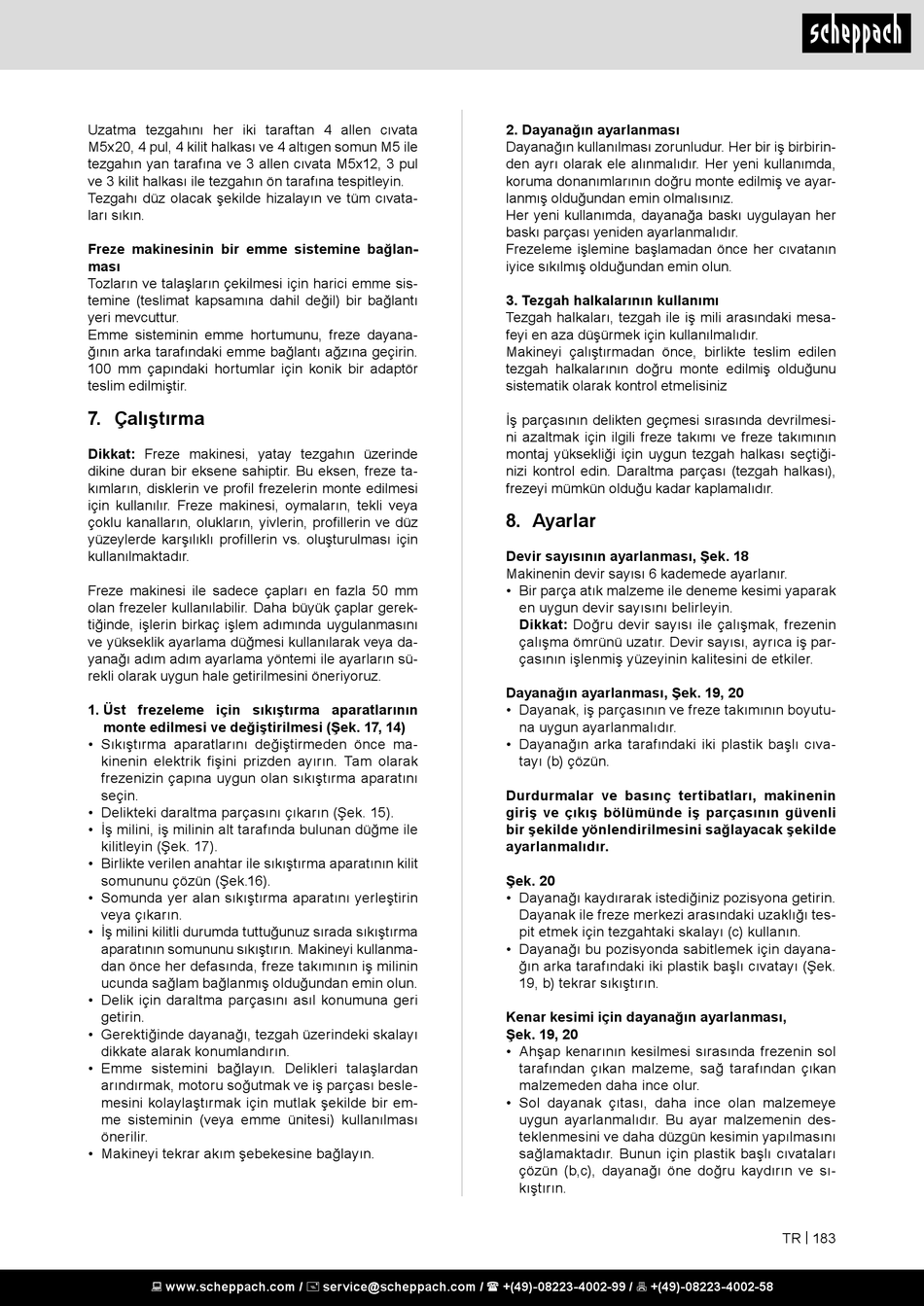

Uzatma tezgahını her iki taraftan 4 allen cıvata
M5x20, 4 pul, 4 kilit halkası ve 4 altıgen somun M5 ile
tezgahın yan tarafına ve 3 allen cıvata M5x12, 3 pul
ve 3 kilit halkası ile tezgahın ön tarafına tespitleyin.
Tezgahı düz olacak şekilde hizalayın ve tüm cıvata-
ları sıkın.
Freze makinesinin bir emme sistemine bağlan-
ması
Tozların ve talaşların çekilmesi için harici emme sis-
temine (teslimat kapsamına dahil değil) bir bağlantı
yeri mevcuttur.
Emme sisteminin emme hortumunu, freze dayana-
ğının arka tarafındaki emme bağlantı ağzına geçirin.
100 mm çapındaki hortumlar için konik bir adaptör
teslim edilmiştir.
7. Çalıştırma
Dikkat: Freze makinesi, yatay tezgahın üzerinde
dikine duran bir eksene sahiptir. Bu eksen, freze ta-
kımların, disklerin ve profil frezelerin monte edilmesi
için kullanılır. Freze makinesi, oymaların, tekli veya
çoklu kanalların, olukların, yivlerin, profillerin ve düz
yüzeylerde karşılıklı profillerin vs. oluşturulması için
kullanılmaktadır.
Freze makinesi ile sadece çapları en fazla 50 mm
olan frezeler kullanılabilir. Daha büyük çaplar gerek-
tiğinde, işlerin birkaç işlem adımında uygulanmasını
ve yükseklik ayarlama düğmesi kullanılarak veya da-
yanağı adım adım ayarlama yöntemi ile ayarların sü-
rekli olarak uygun hale getirilmesini öneriyoruz.
1. Üst frezeleme için sıkıştırma aparatlarının
monte edilmesi ve değiştirilmesi (Şek. 17, 14)
• Sıkıştırma aparatlarını değiştirmeden önce ma-
kinenin elektrik fişini prizden ayırın. Tam olarak
frezenizin çapına uygun olan sıkıştırma aparatını
seçin.
• Delikteki daraltma parçasını çıkarın (Şek. 15).
• İş milini, iş milinin alt tarafında bulunan düğme ile
kilitleyin (Şek. 17).
• Birlikte verilen anahtar ile sıkıştırma aparatının kilit
somununu çözün (Şek.16).
• Somunda yer alan sıkıştırma aparatını yerleştirin
veya çıkarın.
• İş milini kilitli durumda tuttuğunuz sırada sıkıştırma
aparatının somununu sıkıştırın. Makineyi kullanma-
dan önce her defasında, freze takımının iş milinin
ucunda sağlam bağlanmış olduğundan emin olun.
• Delik için daraltma parçasını asıl konumuna geri
getirin.
• Gerektiğinde dayanağı, tezgah üzerindeki skalayı
dikkate alarak konumlandırın.
• Emme sistemini bağlayın. Delikleri talaşlardan
arındırmak, motoru soğutmak ve iş parçası besle-
mesini kolaylaştırmak için mutlak şekilde bir em-
me sisteminin (veya emme ünitesi) kullanılması
önerilir.
• Makineyi tekrar akım şebekesine bağlayın.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Dayanağın ayarlanması
Dayanağın kullanılması zorunludur. Her bir iş birbirin-
den ayrı olarak ele alınmalıdır. Her yeni kullanımda,
koruma donanımlarının doğru monte edilmiş ve ayar-
lanmış olduğundan emin olmalısınız.
Her yeni kullanımda, dayanağa baskı uygulayan her
baskı parçası yeniden ayarlanmalıdır.
Frezeleme işlemine başlamadan önce her cıvatanın
iyice sıkılmış olduğundan emin olun.
3. Tezgah halkalarının kullanımı
Tezgah halkaları, tezgah ile iş mili arasındaki mesa-
feyi en aza düşürmek için kullanılmalıdır.
Makineyi çalıştırmadan önce, birlikte teslim edilen
tezgah halkalarının doğru monte edilmiş olduğunu
sistematik olarak kontrol etmelisiniz
İş parçasının delikten geçmesi sırasında devrilmesi-
ni azaltmak için ilgili freze takımı ve freze takımının
montaj yüksekliği için uygun tezgah halkası seçtiği-
nizi kontrol edin. Daraltma parçası (tezgah halkası),
frezeyi mümkün olduğu kadar kaplamalıdır.

8. Ayarlar

Devir sayısının ayarlanması, Şek. 18
Makinenin devir sayısı 6 kademede ayarlanır.
• Bir parça atık malzeme ile deneme kesimi yaparak
en uygun devir sayısını belirleyin.
Dikkat: Doğru devir sayısı ile çalışmak, frezenin
çalışma ömrünü uzatır. Devir sayısı, ayrıca iş par-
çasının işlenmiş yüzeyinin kalitesini de etkiler.
Dayanağın ayarlanması, Şek. 19, 20
• Dayanak, iş parçasının ve freze takımının boyutu-
na uygun ayarlanmalıdır.
• Dayanağın arka tarafındaki iki plastik başlı cıva-
tayı (b) çözün.
Durdurmalar ve basınç tertibatları, makinenin
giriş ve çıkış bölümünde iş parçasının güvenli
bir şekilde yönlendirilmesini sağlayacak şekilde
ayarlanmalıdır.
Şek. 20
• Dayanağı kaydırarak istediğiniz pozisyona getirin.
Dayanak ile freze merkezi arasındaki uzaklığı tes-
pit etmek için tezgahtaki skalayı (c) kullanın.
• Dayanağı bu pozisyonda sabitlemek için dayana-
ğın arka tarafındaki iki plastik başlı cıvatayı (Şek.
19, b) tekrar sıkıştırın.
Kenar kesimi için dayanağın ayarlanması,
Şek. 19, 20
• Ahşap kenarının kesilmesi sırasında frezenin sol
tarafından çıkan malzeme, sağ tarafından çıkan
malzemeden daha ince olur.
• Sol dayanak çıtası, daha ince olan malzemeye
uygun ayarlanmalıdır. Bu ayar malzemenin des-
teklenmesini ve daha düzgün kesimin yapılmasını
sağlamaktadır. Bunun için plastik başlı cıvataları
çözün (b,c), dayanağı öne doğru kaydırın ve sı-
kıştırın.
