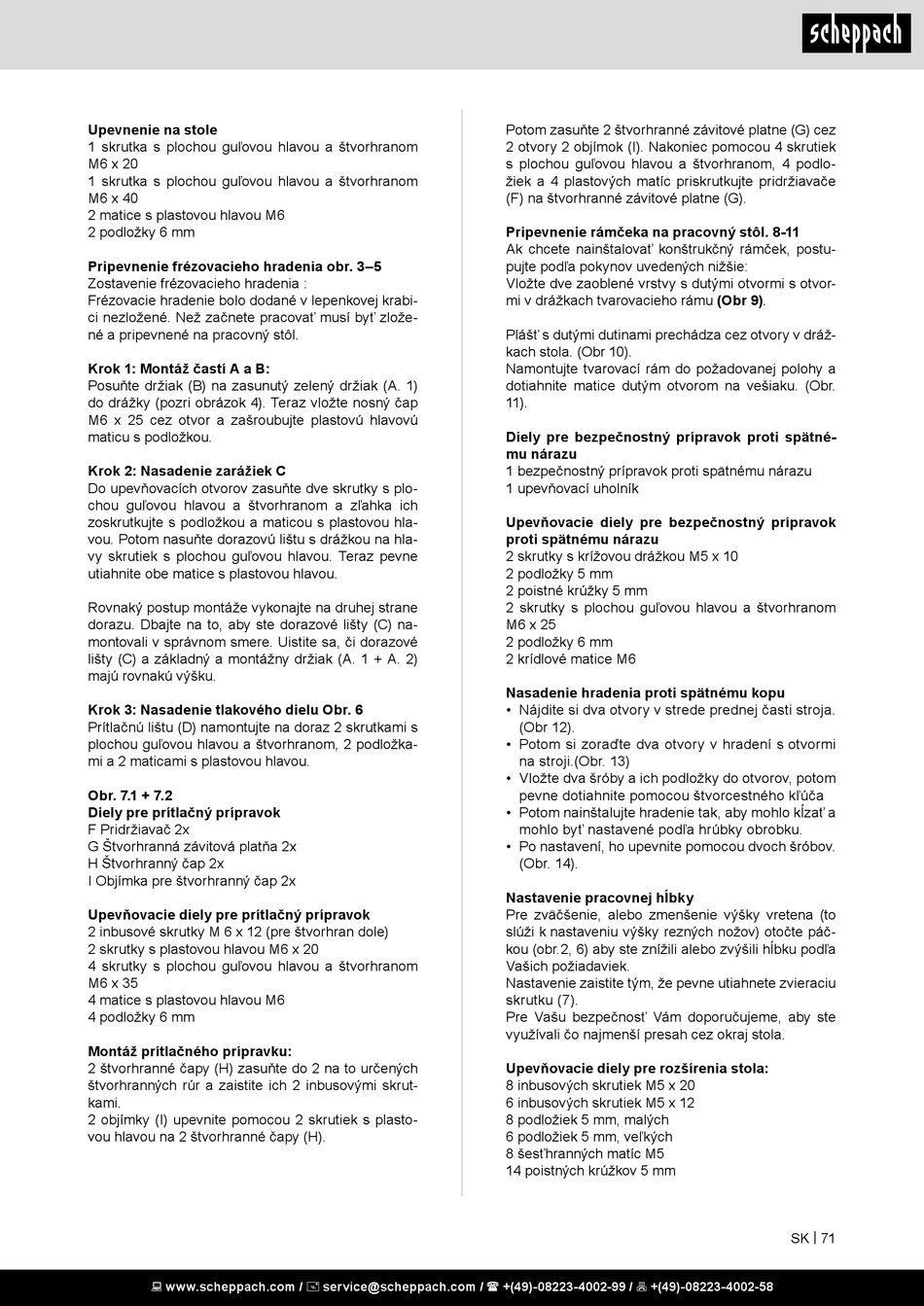

Upevnenie na stole
1 skrutka s plochou guľovou hlavou a štvorhranom
M6 x 20
1 skrutka s plochou guľovou hlavou a štvorhranom
M6 x 40
2 matice s plastovou hlavou M6
2 podložky 6 mm
Pripevnenie frézovacieho hradenia obr. 3–5
Zostavenie frézovacieho hradenia :
Frézovacie hradenie bolo dodané v lepenkovej krabi-
ci nezložené. Než začnete pracovať musí byť zlože-
né a pripevnené na pracovný stôl.
Krok 1: Montáž častí A a B:
Posuňte držiak (B) na zasunutý zelený držiak (A. 1)
do drážky (pozri obrázok 4). Teraz vložte nosný čap
M6 x 25 cez otvor a zašroubujte plastovú hlavovú
maticu s podložkou.
Krok 2: Nasadenie zarážiek C
Do upevňovacích otvorov zasuňte dve skrutky s plo-
chou guľovou hlavou a štvorhranom a zľahka ich
zoskrutkujte s podložkou a maticou s plastovou hla-
vou. Potom nasuňte dorazovú lištu s drážkou na hla-
vy skrutiek s plochou guľovou hlavou. Teraz pevne
utiahnite obe matice s plastovou hlavou.
Rovnaký postup montáže vykonajte na druhej strane
dorazu. Dbajte na to, aby ste dorazové lišty (C) na-
montovali v správnom smere. Uistite sa, či dorazové
lišty (C) a základný a montážny držiak (A. 1 + A. 2)
majú rovnakú výšku.
Krok 3: Nasadenie tlakového dielu Obr. 6
Prítlačnú lištu (D) namontujte na doraz 2 skrutkami s
plochou guľovou hlavou a štvorhranom, 2 podložka-
mi a 2 maticami s plastovou hlavou.
Obr. 7.1 + 7.2
Diely pre prítlačný prípravok
F Pridržiavač 2x
G Štvorhranná závitová platňa 2x
H Štvorhranný čap 2x
I Objímka pre štvorhranný čap 2x
Upevňovacie diely pre prítlačný prípravok
2 inbusové skrutky M 6 x 12 (pre štvorhran dole)
2 skrutky s plastovou hlavou M6 x 20
4 skrutky s plochou guľovou hlavou a štvorhranom
M6 x 35
4 matice s plastovou hlavou M6
4 podložky 6 mm
Montáž prítlačného prípravku:
2 štvorhranné čapy (H) zasuňte do 2 na to určených
štvorhranných rúr a zaistite ich 2 inbusovými skrut-
kami.
2 objímky (I) upevnite pomocou 2 skrutiek s plasto-
vou hlavou na 2 štvorhranné čapy (H).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Potom zasuňte 2 štvorhranné závitové platne (G) cez
2 otvory 2 objímok (I). Nakoniec pomocou 4 skrutiek
s plochou guľovou hlavou a štvorhranom, 4 podlo-
žiek a 4 plastových matíc priskrutkujte pridržiavače
(F) na štvorhranné závitové platne (G).
Pripevnenie rámčeka na pracovný stôl. 8-11
Ak chcete nainštalovať konštrukčný rámček, postu-
pujte podľa pokynov uvedených nižšie:
Vložte dve zaoblené vrstvy s dutými otvormi s otvor-
mi v drážkach tvarovacieho rámu (Obr 9).
Plášť s dutými dutinami prechádza cez otvory v dráž-
kach stola. (Obr 10).
Namontujte tvarovací rám do požadovanej polohy a
dotiahnite matice dutým otvorom na vešiaku. (Obr.
11).
Diely pre bezpečnostný prípravok proti spätné-
mu nárazu
1 bezpečnostný prípravok proti spätnému nárazu
1 upevňovací uholník
Upevňovacie diely pre bezpečnostný prípravok
proti spätnému nárazu
2 skrutky s krížovou drážkou M5 x 10
2 podložky 5 mm
2 poistné krúžky 5 mm
2 skrutky s plochou guľovou hlavou a štvorhranom
M6 x 25
2 podložky 6 mm
2 krídlové matice M6
Nasadenie hradenia proti spätnému kopu
• Nájdite si dva otvory v strede prednej časti stroja.
(Obr 12).
• Potom si zoraďte dva otvory v hradení s otvormi
na stroji.(Obr. 13)
• Vložte dva šróby a ich podložky do otvorov, potom
pevne dotiahnite pomocou štvorcestného kľúča
• Potom nainštalujte hradenie tak, aby mohlo kĺzať a
mohlo byť nastavené podľa hrúbky obrobku.
• Po nastavení, ho upevnite pomocou dvoch šróbov.
(Obr. 14).
Nastavenie pracovnej hĺbky
Pre zväčšenie, alebo zmenšenie výšky vretena (to
slúži k nastaveniu výšky rezných nožov) otočte páč-
kou (obr.2, 6) aby ste znížili alebo zvýšili hĺbku podľa
Vašich požiadaviek.
Nastavenie zaistite tým, že pevne utiahnete zvieraciu
skrutku (7).
Pre Vašu bezpečnosť Vám doporučujeme, aby ste
využívali čo najmenší presah cez okraj stola.
Upevňovacie diely pre rozšírenia stola:
8 inbusových skrutiek M5 x 20
6 inbusových skrutiek M5 x 12
8 podložiek 5 mm, malých
6 podložiek 5 mm, veľkých
8 šesťhranných matíc M5
14 poistných krúžkov 5 mm
