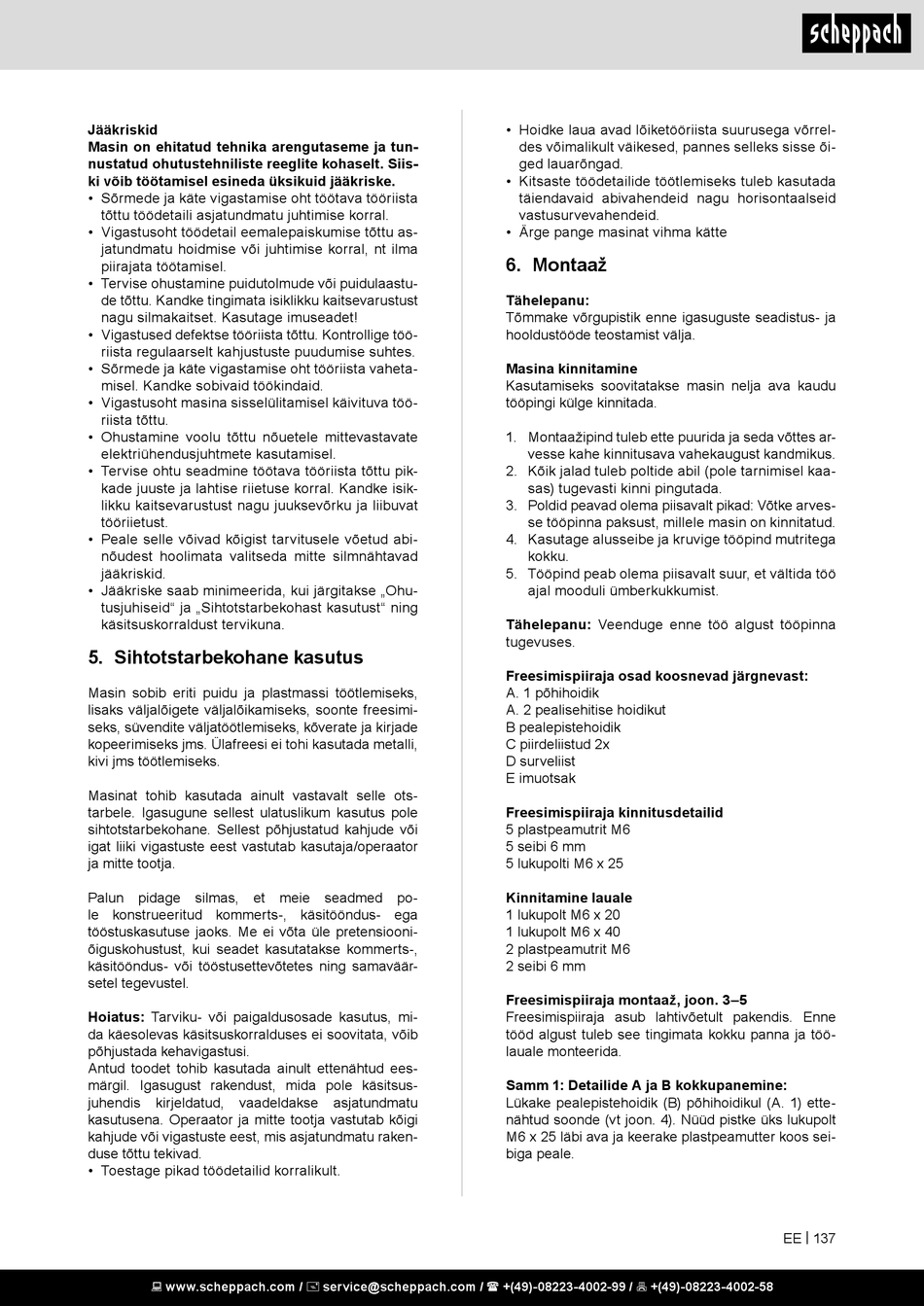

Jääkriskid
Masin on ehitatud tehnika arengutaseme ja tun-
nustatud ohutustehniliste reeglite kohaselt. Siis-
ki võib töötamisel esineda üksikuid jääkriske.
• Sõrmede ja käte vigastamise oht töötava tööriista
tõttu töödetaili asjatundmatu juhtimise korral.
• Vigastusoht töödetail eemalepaiskumise tõttu as-
jatundmatu hoidmise või juhtimise korral, nt ilma
piirajata töötamisel.
• Tervise ohustamine puidutolmude või puidulaastu-
de tõttu. Kandke tingimata isiklikku kaitsevarustust
nagu silmakaitset. Kasutage imuseadet!
• Vigastused defektse tööriista tõttu. Kontrollige töö-
riista regulaarselt kahjustuste puudumise suhtes.
• Sõrmede ja käte vigastamise oht tööriista vaheta-
misel. Kandke sobivaid töökindaid.
• Vigastusoht masina sisselülitamisel käivituva töö-
riista tõttu.
• Ohustamine voolu tõttu nõuetele mittevastavate
elektriühendusjuhtmete kasutamisel.
• Tervise ohtu seadmine töötava tööriista tõttu pik-
kade juuste ja lahtise riietuse korral. Kandke isik-
likku kaitsevarustust nagu juuksevõrku ja liibuvat
tööriietust.
• Peale selle võivad kõigist tarvitusele võetud abi-
nõudest hoolimata valitseda mitte silmnähtavad
jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse „Ohu-
tusjuhiseid" ja „Sihtotstarbekohast kasutust" ning
käsitsuskorraldust tervikuna.

5. Sihtotstarbekohane kasutus

Masin sobib eriti puidu ja plastmassi töötlemiseks,
lisaks väljalõigete väljalõikamiseks, soonte freesimi-
seks, süvendite väljatöötlemiseks, kõverate ja kirjade
kopeerimiseks jms. Ülafreesi ei tohi kasutada metalli,
kivi jms töötlemiseks.
Masinat tohib kasutada ainult vastavalt selle ots-
tarbele. Igasugune sellest ulatuslikum kasutus pole
sihtotstarbekohane. Sellest põhjustatud kahjude või
igat liiki vigastuste eest vastutab kasutaja/operaator
ja mitte tootja.
Palun pidage silmas, et meie seadmed po-
le konstrueeritud kommerts-, käsitööndus- ega
tööstuskasutuse jaoks. Me ei võta üle pretensiooni-
õiguskohustust, kui seadet kasutatakse kommerts-,
käsitööndus- või tööstusettevõtetes ning samaväär-
setel tegevustel.
Hoiatus: Tarviku- või paigaldusosade kasutus, mi-
da käesolevas käsitsuskorralduses ei soovitata, võib
põhjustada kehavigastusi.
Antud toodet tohib kasutada ainult ettenähtud ees-
märgil. Igasugust rakendust, mida pole käsitsus-
juhendis kirjeldatud, vaadeldakse
kasutusena. Operaator ja mitte tootja vastutab kõigi
kahjude või vigastuste eest, mis asjatundmatu raken-
duse tõttu tekivad.
• Toestage pikad töödetailid korralikult.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Hoidke laua avad lõiketööriista suurusega võrrel-
• Kitsaste töödetailide töötlemiseks tuleb kasutada
• Ärge pange masinat vihma kätte
6. Montaaž
Tähelepanu:
Tõmmake võrgupistik enne igasuguste seadistus- ja
hooldustööde teostamist välja.
Masina kinnitamine
Kasutamiseks soovitatakse masin nelja ava kaudu
tööpingi külge kinnitada.
1. Montaažipind tuleb ette puurida ja seda võttes ar-
2. Kõik jalad tuleb poltide abil (pole tarnimisel kaa-
3. Poldid peavad olema piisavalt pikad: Võtke arves-
4. Kasutage alusseibe ja kruvige tööpind mutritega
5. Tööpind peab olema piisavalt suur, et vältida töö
Tähelepanu: Veenduge enne töö algust tööpinna
tugevuses.
Freesimispiiraja osad koosnevad järgnevast:
A. 1 põhihoidik
A. 2 pealisehitise hoidikut
B pealepistehoidik
C piirdeliistud 2x
D surveliist
E imuotsak
Freesimispiiraja kinnitusdetailid
5 plastpeamutrit M6
5 seibi 6 mm
5 lukupolti M6 x 25
Kinnitamine lauale
1 lukupolt M6 x 20
1 lukupolt M6 x 40
2 plastpeamutrit M6
2 seibi 6 mm
Freesimispiiraja montaaž, joon. 3–5
Freesimispiiraja asub lahtivõetult pakendis. Enne
tööd algust tuleb see tingimata kokku panna ja töö-
lauale monteerida.
Samm 1: Detailide A ja B kokkupanemine:
asjatundmatu Lükake pealepistehoidik (B) põhihoidikul (A. 1) ette-
nähtud soonde (vt joon. 4). Nüüd pistke üks lukupolt
M6 x 25 läbi ava ja keerake plastpeamutter koos sei-
biga peale.
des võimalikult väikesed, pannes selleks sisse õi-
ged lauarõngad.
täiendavaid abivahendeid nagu horisontaalseid
vastusurvevahendeid.
vesse kahe kinnitusava vahekaugust kandmikus.
sas) tugevasti kinni pingutada.
se tööpinna paksust, millele masin on kinnitatud.
kokku.
ajal mooduli ümberkukkumist.
EE | 137
