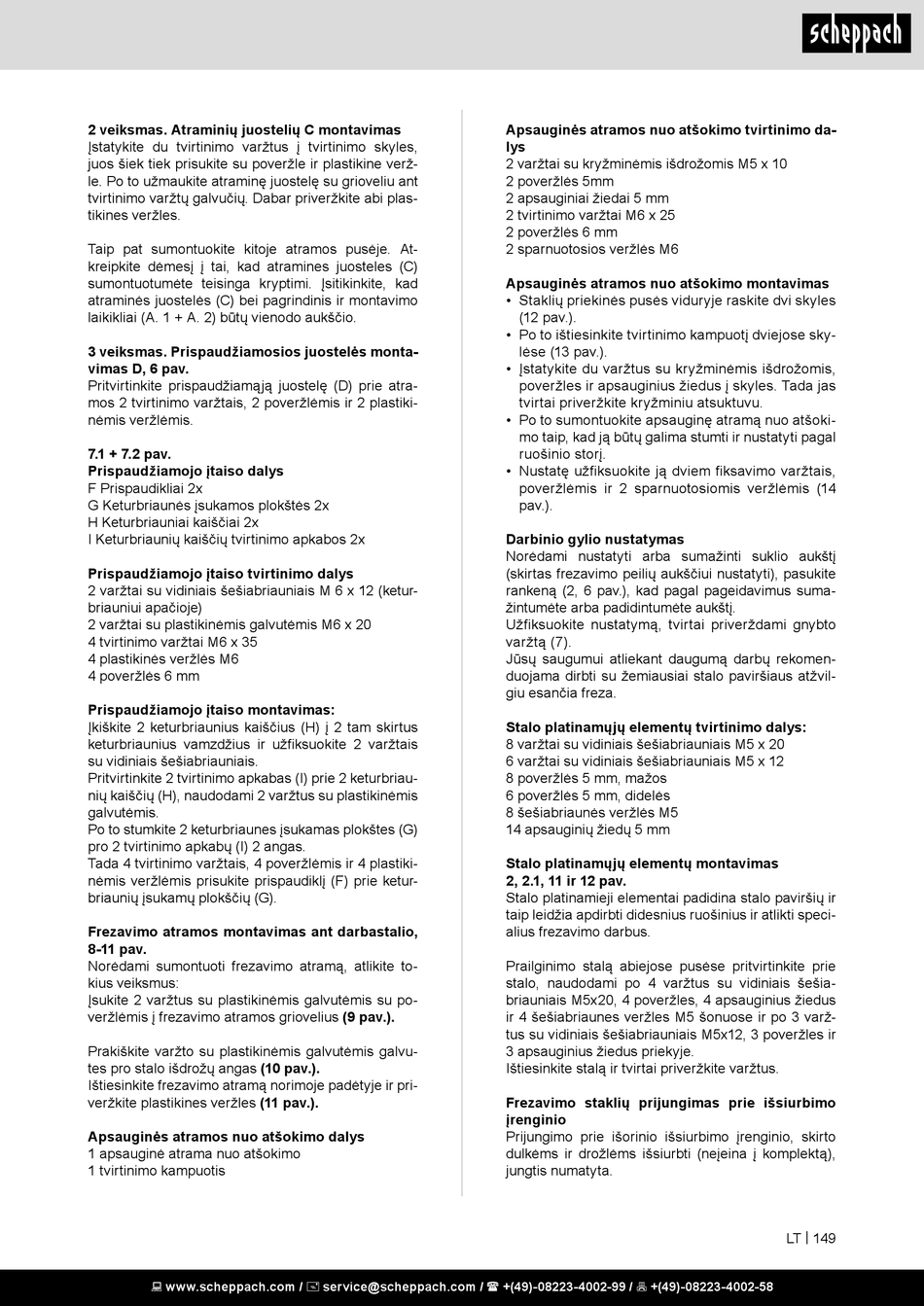

2 veiksmas. Atraminių juostelių C montavimas
Įstatykite du tvirtinimo varžtus į tvirtinimo skyles,
juos šiek tiek prisukite su poveržle ir plastikine verž-
le. Po to užmaukite atraminę juostelę su grioveliu ant
tvirtinimo varžtų galvučių. Dabar priveržkite abi plas-
tikines veržles.
Taip pat sumontuokite kitoje atramos pusėje. At-
kreipkite dėmesį į tai, kad atramines juosteles (C)
sumontuotumėte teisinga kryptimi. Įsitikinkite, kad
atraminės juostelės (C) bei pagrindinis ir montavimo
laikikliai (A. 1 + A. 2) būtų vienodo aukščio.
3 veiksmas. Prispaudžiamosios juostelės monta-
vimas D, 6 pav.
Pritvirtinkite prispaudžiamąją juostelę (D) prie atra-
mos 2 tvirtinimo varžtais, 2 poveržlėmis ir 2 plastiki-
nėmis veržlėmis.
7.1 + 7.2 pav.
Prispaudžiamojo įtaiso dalys
F Prispaudikliai 2x
G Keturbriaunės įsukamos plokštės 2x
H Keturbriauniai kaiščiai 2x
I Keturbriaunių kaiščių tvirtinimo apkabos 2x
Prispaudžiamojo įtaiso tvirtinimo dalys
2 varžtai su vidiniais šešiabriauniais M 6 x 12 (ketur-
briauniui apačioje)
2 varžtai su plastikinėmis galvutėmis M6 x 20
4 tvirtinimo varžtai M6 x 35
4 plastikinės veržlės M6
4 poveržlės 6 mm
Prispaudžiamojo įtaiso montavimas:
Įkiškite 2 keturbriaunius kaiščius (H) į 2 tam skirtus
keturbriaunius vamzdžius ir užfiksuokite 2 varžtais
su vidiniais šešiabriauniais.
Pritvirtinkite 2 tvirtinimo apkabas (I) prie 2 keturbriau-
nių kaiščių (H), naudodami 2 varžtus su plastikinėmis
galvutėmis.
Po to stumkite 2 keturbriaunes įsukamas plokštes (G)
pro 2 tvirtinimo apkabų (I) 2 angas.
Tada 4 tvirtinimo varžtais, 4 poveržlėmis ir 4 plastiki-
nėmis veržlėmis prisukite prispaudiklį (F) prie ketur-
briaunių įsukamų plokščių (G).
Frezavimo atramos montavimas ant darbastalio,
8-11 pav.
Norėdami sumontuoti frezavimo atramą, atlikite to-
kius veiksmus:
Įsukite 2 varžtus su plastikinėmis galvutėmis su po-
veržlėmis į frezavimo atramos griovelius (9 pav.).
Prakiškite varžto su plastikinėmis galvutėmis galvu-
tes pro stalo išdrožų angas (10 pav.).
Ištiesinkite frezavimo atramą norimoje padėtyje ir pri-
veržkite plastikines veržles (11 pav.).
Apsauginės atramos nuo atšokimo dalys
1 apsauginė atrama nuo atšokimo
1 tvirtinimo kampuotis
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Apsauginės atramos nuo atšokimo tvirtinimo da-
lys
2 varžtai su kryžminėmis išdrožomis M5 x 10
2 poveržlės 5mm
2 apsauginiai žiedai 5 mm
2 tvirtinimo varžtai M6 x 25
2 poveržlės 6 mm
2 sparnuotosios veržlės M6
Apsauginės atramos nuo atšokimo montavimas
• Staklių priekinės pusės viduryje raskite dvi skyles
(12 pav.).
• Po to ištiesinkite tvirtinimo kampuotį dviejose sky-
lėse (13 pav.).
• Įstatykite du varžtus su kryžminėmis išdrožomis,
poveržles ir apsauginius žiedus į skyles. Tada jas
tvirtai priveržkite kryžminiu atsuktuvu.
• Po to sumontuokite apsauginę atramą nuo atšoki-
mo taip, kad ją būtų galima stumti ir nustatyti pagal
ruošinio storį.
• Nustatę užfiksuokite ją dviem fiksavimo varžtais,
poveržlėmis ir 2 sparnuotosiomis veržlėmis (14
pav.).
Darbinio gylio nustatymas
Norėdami nustatyti arba sumažinti suklio aukštį
(skirtas frezavimo peilių aukščiui nustatyti), pasukite
rankeną (2, 6 pav.), kad pagal pageidavimus suma-
žintumėte arba padidintumėte aukštį.
Užfiksuokite nustatymą, tvirtai priverždami gnybto
varžtą (7).
Jūsų saugumui atliekant daugumą darbų rekomen-
duojama dirbti su žemiausiai stalo paviršiaus atžvil-
giu esančia freza.
Stalo platinamųjų elementų tvirtinimo dalys:
8 varžtai su vidiniais šešiabriauniais M5 x 20
6 varžtai su vidiniais šešiabriauniais M5 x 12
8 poveržlės 5 mm, mažos
6 poveržlės 5 mm, didelės
8 šešiabriaunės veržlės M5
14 apsauginių žiedų 5 mm
Stalo platinamųjų elementų montavimas
2, 2.1, 11 ir 12 pav.
Stalo platinamieji elementai padidina stalo paviršių ir
taip leidžia apdirbti didesnius ruošinius ir atlikti speci-
alius frezavimo darbus.
Prailginimo stalą abiejose pusėse pritvirtinkite prie
stalo, naudodami po 4 varžtus su vidiniais šešia-
briauniais M5x20, 4 poveržles, 4 apsauginius žiedus
ir 4 šešiabriaunes veržles M5 šonuose ir po 3 varž-
tus su vidiniais šešiabriauniais M5x12, 3 poveržles ir
3 apsauginius žiedus priekyje.
Ištiesinkite stalą ir tvirtai priveržkite varžtus.
Frezavimo staklių prijungimas prie išsiurbimo
įrenginio
Prijungimo prie išorinio išsiurbimo įrenginio, skirto
dulkėms ir drožlėms išsiurbti (neįeina į komplektą),
jungtis numatyta.
