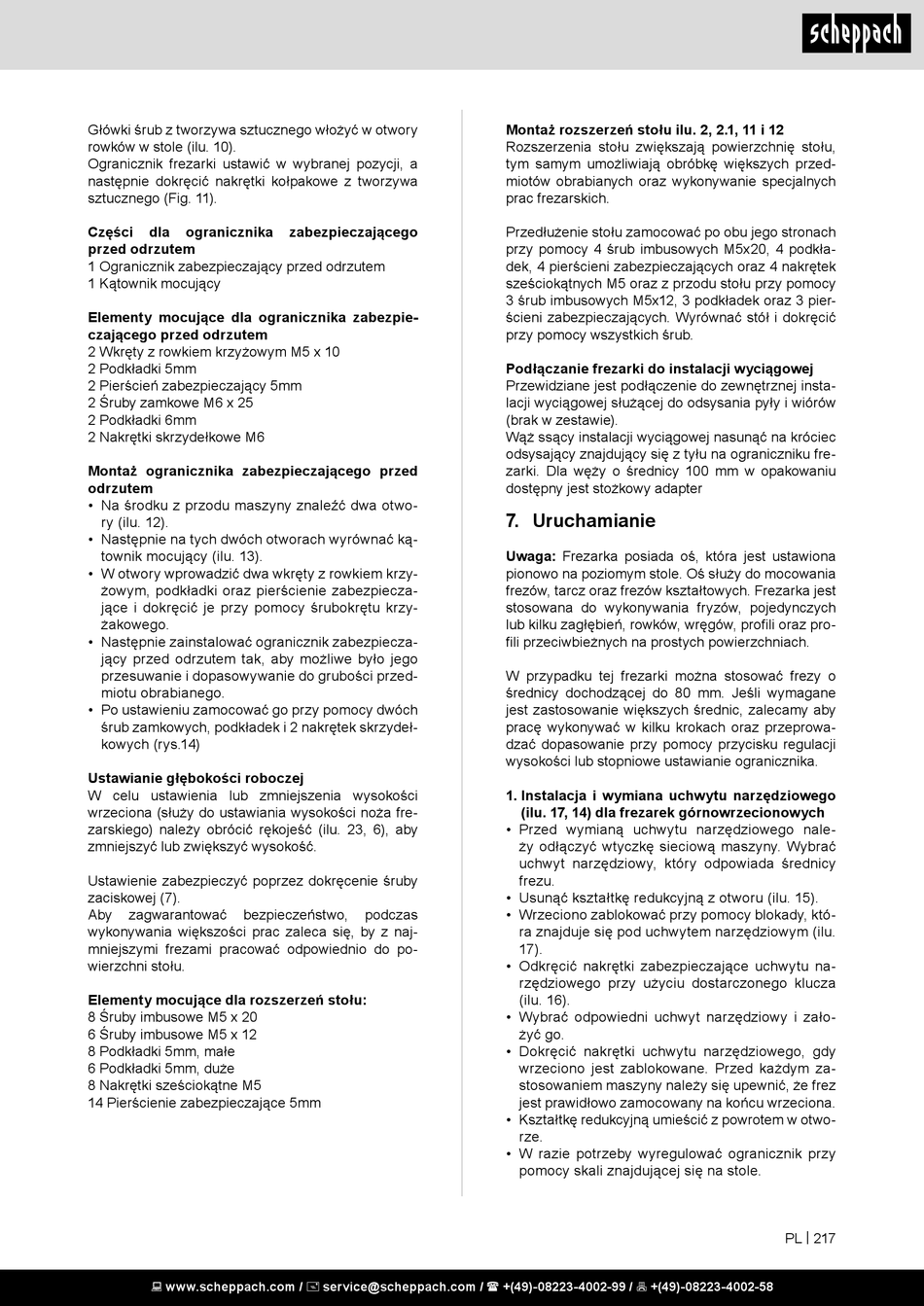

Główki śrub z tworzywa sztucznego włożyć w otwory
rowków w stole (ilu. 10).
Ogranicznik frezarki ustawić w wybranej pozycji, a
następnie dokręcić nakrętki kołpakowe z tworzywa
sztucznego (Fig. 11).
Części dla ogranicznika
przed odrzutem
1 Ogranicznik zabezpieczający przed odrzutem
1 Kątownik mocujący
Elementy mocujące dla ogranicznika zabezpie-
czającego przed odrzutem
2 Wkręty z rowkiem krzyżowym M5 x 10
2 Podkładki 5mm
2 Pierścień zabezpieczający 5mm
2 Śruby zamkowe M6 x 25
2 Podkładki 6mm
2 Nakrętki skrzydełkowe M6
Montaż ogranicznika zabezpieczającego przed
odrzutem
• Na środku z przodu maszyny znaleźć dwa otwo-
ry (ilu. 12).
• Następnie na tych dwóch otworach wyrównać ką-
townik mocujący (ilu. 13).
• W otwory wprowadzić dwa wkręty z rowkiem krzy-
żowym, podkładki oraz pierścienie zabezpiecza-
jące i dokręcić je przy pomocy śrubokrętu krzy-
żakowego.
• Następnie zainstalować ogranicznik zabezpiecza-
jący przed odrzutem tak, aby możliwe było jego
przesuwanie i dopasowywanie do grubości przed-
miotu obrabianego.
• Po ustawieniu zamocować go przy pomocy dwóch
śrub zamkowych, podkładek i 2 nakrętek skrzydeł-
kowych (rys.14)
Ustawianie głębokości roboczej
W celu ustawienia lub zmniejszenia wysokości
wrzeciona (służy do ustawiania wysokości noża fre-
zarskiego) należy obrócić rękojeść (ilu. 23, 6), aby
zmniejszyć lub zwiększyć wysokość.
Ustawienie zabezpieczyć poprzez dokręcenie śruby
zaciskowej (7).
Aby zagwarantować bezpieczeństwo,
wykonywania większości prac zaleca się, by z naj-
mniejszymi frezami pracować odpowiednio do po-
wierzchni stołu.
Elementy mocujące dla rozszerzeń stołu:
8 Śruby imbusowe M5 x 20
6 Śruby imbusowe M5 x 12
8 Podkładki 5mm, małe
6 Podkładki 5mm, duże
8 Nakrętki sześciokątne M5
14 Pierścienie zabezpieczające 5mm
