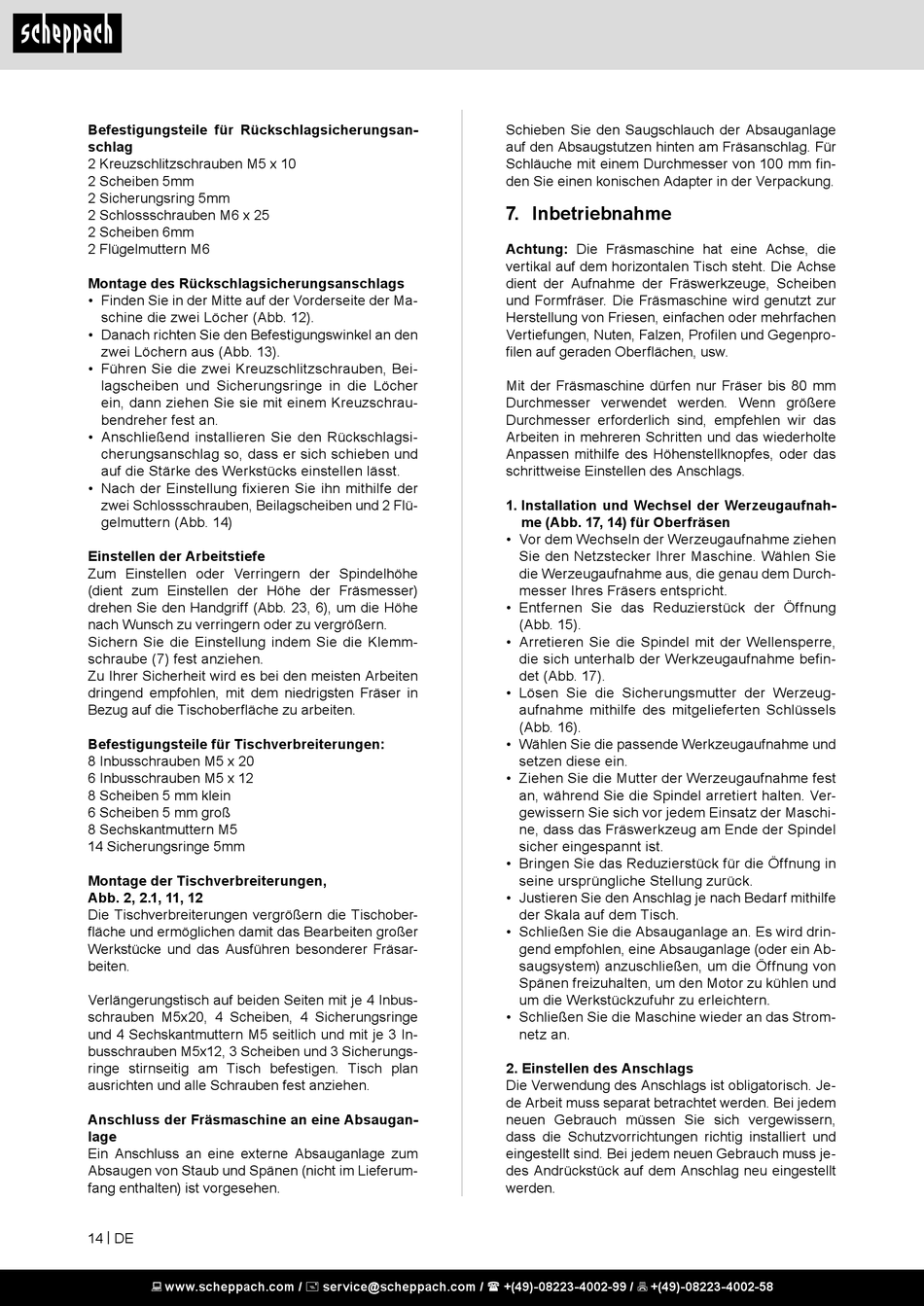

Befestigungsteile für Rückschlagsicherungsan-
schlag
2 Kreuzschlitzschrauben M5 x 10
2 Scheiben 5mm
2 Sicherungsring 5mm
2 Schlossschrauben M6 x 25
2 Scheiben 6mm
2 Flügelmuttern M6
Montage des Rückschlagsicherungsanschlags
• Finden Sie in der Mitte auf der Vorderseite der Ma-
schine die zwei Löcher (Abb. 12).
• Danach richten Sie den Befestigungswinkel an den
zwei Löchern aus (Abb. 13).
• Führen Sie die zwei Kreuzschlitzschrauben, Bei-
lagscheiben und Sicherungsringe in die Löcher
ein, dann ziehen Sie sie mit einem Kreuzschrau-
bendreher fest an.
• Anschließend installieren Sie den Rückschlagsi-
cherungsanschlag so, dass er sich schieben und
auf die Stärke des Werkstücks einstellen lässt.
• Nach der Einstellung fixieren Sie ihn mithilfe der
zwei Schlossschrauben, Beilagscheiben und 2 Flü-
gelmuttern (Abb. 14)
Einstellen der Arbeitstiefe
Zum Einstellen oder Verringern der Spindelhöhe
(dient zum Einstellen der Höhe der Fräsmesser)
drehen Sie den Handgriff (Abb. 23, 6), um die Höhe
nach Wunsch zu verringern oder zu vergrößern.
Sichern Sie die Einstellung indem Sie die Klemm-
schraube (7) fest anziehen.
Zu Ihrer Sicherheit wird es bei den meisten Arbeiten
dringend empfohlen, mit dem niedrigsten Fräser in
Bezug auf die Tischoberfläche zu arbeiten.
Befestigungsteile für Tischverbreiterungen:
8 Inbusschrauben M5 x 20
6 Inbusschrauben M5 x 12
8 Scheiben 5 mm klein
6 Scheiben 5 mm groß
8 Sechskantmuttern M5
14 Sicherungsringe 5mm
Montage der Tischverbreiterungen,
Abb. 2, 2.1, 11, 12
Die Tischverbreiterungen vergrößern die Tischober-
fläche und ermöglichen damit das Bearbeiten großer
Werkstücke und das Ausführen besonderer Fräsar-
beiten.
Verlängerungstisch auf beiden Seiten mit je 4 Inbus-
schrauben M5x20, 4 Scheiben, 4 Sicherungsringe
und 4 Sechskantmuttern M5 seitlich und mit je 3 In-
busschrauben M5x12, 3 Scheiben und 3 Sicherungs-
ringe stirnseitig am Tisch befestigen. Tisch plan
ausrichten und alle Schrauben fest anziehen.
Anschluss der Fräsmaschine an eine Absaugan-
lage
Ein Anschluss an eine externe Absauganlage zum
Absaugen von Staub und Spänen (nicht im Lieferum-
fang enthalten) ist vorgesehen.
14 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Schieben Sie den Saugschlauch der Absauganlage
auf den Absaugstutzen hinten am Fräsanschlag. Für
Schläuche mit einem Durchmesser von 100 mm fin-
den Sie einen konischen Adapter in der Verpackung.

7. Inbetriebnahme

Achtung: Die Fräsmaschine hat eine Achse, die
vertikal auf dem horizontalen Tisch steht. Die Achse
dient der Aufnahme der Fräswerkzeuge, Scheiben
und Formfräser. Die Fräsmaschine wird genutzt zur
Herstellung von Friesen, einfachen oder mehrfachen
Vertiefungen, Nuten, Falzen, Profilen und Gegenpro-
filen auf geraden Oberflächen, usw.
Mit der Fräsmaschine dürfen nur Fräser bis 80 mm
Durchmesser verwendet werden. Wenn größere
Durchmesser erforderlich sind, empfehlen wir das
Arbeiten in mehreren Schritten und das wiederholte
Anpassen mithilfe des Höhenstellknopfes, oder das
schrittweise Einstellen des Anschlags.
1. Installation und Wechsel der Werzeugaufnah-
me (Abb. 17, 14) für Oberfräsen
• Vor dem Wechseln der Werzeugaufnahme ziehen
Sie den Netzstecker Ihrer Maschine. Wählen Sie
die Werzeugaufnahme aus, die genau dem Durch-
messer Ihres Fräsers entspricht.
• Entfernen Sie das Reduzierstück der Öffnung
(Abb. 15).
• Arretieren Sie die Spindel mit der Wellensperre,
die sich unterhalb der Werkzeugaufnahme befin-
det (Abb. 17).
• Lösen Sie die Sicherungsmutter der Werzeug-
aufnahme mithilfe des mitgelieferten Schlüssels
(Abb. 16).
• Wählen Sie die passende Werkzeugaufnahme und
setzen diese ein.
• Ziehen Sie die Mutter der Werzeugaufnahme fest
an, während Sie die Spindel arretiert halten. Ver-
gewissern Sie sich vor jedem Einsatz der Maschi-
ne, dass das Fräswerkzeug am Ende der Spindel
sicher eingespannt ist.
• Bringen Sie das Reduzierstück für die Öffnung in
seine ursprüngliche Stellung zurück.
• Justieren Sie den Anschlag je nach Bedarf mithilfe
der Skala auf dem Tisch.
• Schließen Sie die Absauganlage an. Es wird drin-
gend empfohlen, eine Absauganlage (oder ein Ab-
saugsystem) anzuschließen, um die Öffnung von
Spänen freizuhalten, um den Motor zu kühlen und
um die Werkstückzufuhr zu erleichtern.
• Schließen Sie die Maschine wieder an das Strom-
netz an.
2. Einstellen des Anschlags
Die Verwendung des Anschlags ist obligatorisch. Je-
de Arbeit muss separat betrachtet werden. Bei jedem
neuen Gebrauch müssen Sie sich vergewissern,
dass die Schutzvorrichtungen richtig installiert und
eingestellt sind. Bei jedem neuen Gebrauch muss je-
des Andrückstück auf dem Anschlag neu eingestellt
werden.
