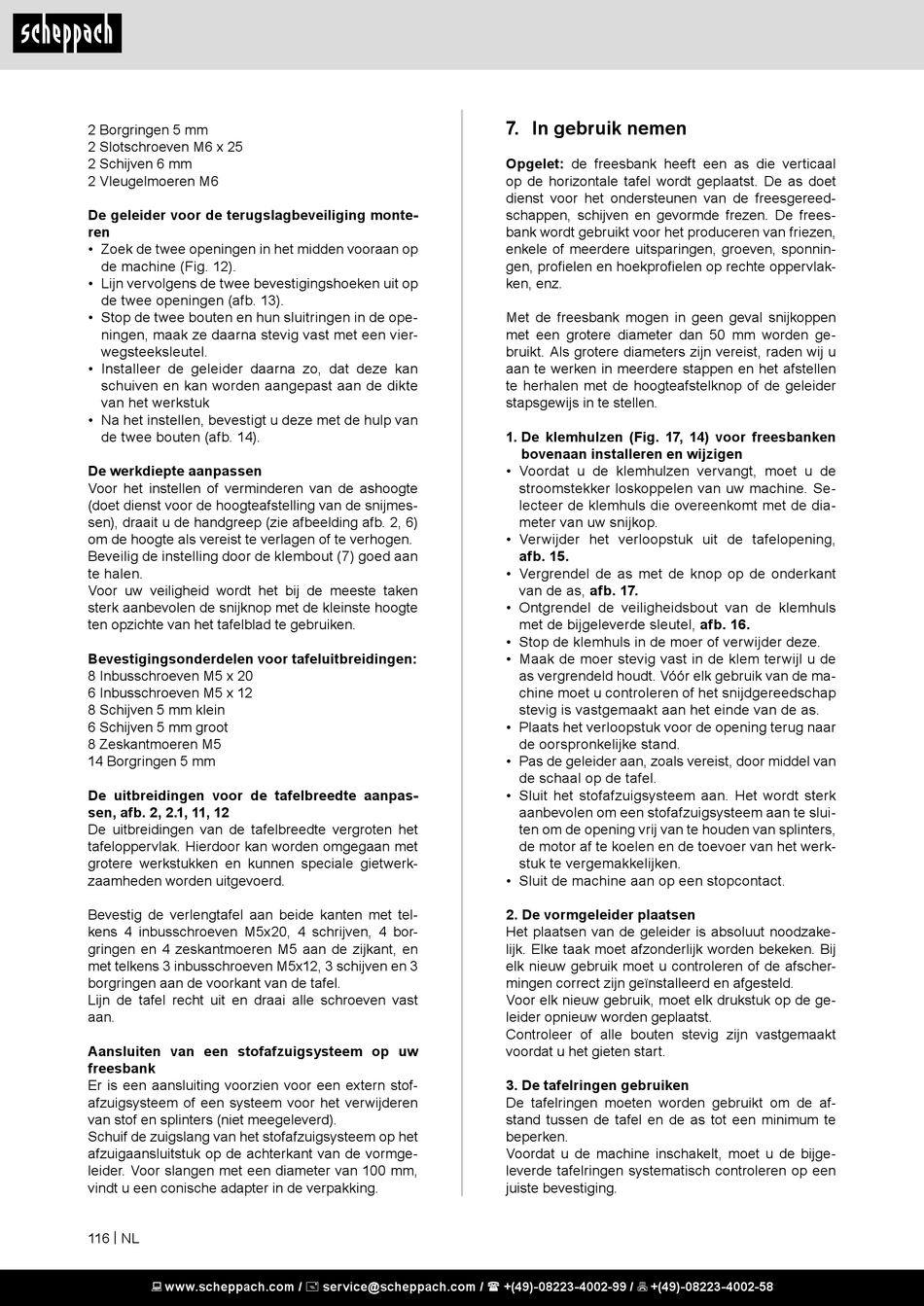

2 Borgringen 5 mm
2 Slotschroeven M6 x 25
2 Schijven 6 mm
2 Vleugelmoeren M6
De geleider voor de terugslagbeveiliging monte-
ren
• Zoek de twee openingen in het midden vooraan op
de machine (Fig. 12).
• Lijn vervolgens de twee bevestigingshoeken uit op
de twee openingen (afb. 13).
• Stop de twee bouten en hun sluitringen in de ope-
ningen, maak ze daarna stevig vast met een vier-
wegsteeksleutel.
• Installeer de geleider daarna zo, dat deze kan
schuiven en kan worden aangepast aan de dikte
van het werkstuk
• Na het instellen, bevestigt u deze met de hulp van
de twee bouten (afb. 14).
De werkdiepte aanpassen
Voor het instellen of verminderen van de ashoogte
(doet dienst voor de hoogteafstelling van de snijmes-
sen), draait u de handgreep (zie afbeelding afb. 2, 6)
om de hoogte als vereist te verlagen of te verhogen.
Beveilig de instelling door de klembout (7) goed aan
te halen.
Voor uw veiligheid wordt het bij de meeste taken
sterk aanbevolen de snijknop met de kleinste hoogte
ten opzichte van het tafelblad te gebruiken.
Bevestigingsonderdelen voor tafeluitbreidingen:
8 Inbusschroeven M5 x 20
6 Inbusschroeven M5 x 12
8 Schijven 5 mm klein
6 Schijven 5 mm groot
8 Zeskantmoeren M5
14 Borgringen 5 mm
De uitbreidingen voor de tafelbreedte aanpas-
sen, afb. 2, 2.1, 11, 12
De uitbreidingen van de tafelbreedte vergroten het
tafeloppervlak. Hierdoor kan worden omgegaan met
grotere werkstukken en kunnen speciale gietwerk-
zaamheden worden uitgevoerd.
Bevestig de verlengtafel aan beide kanten met tel-
kens 4 inbusschroeven M5x20, 4 schrijven, 4 bor-
gringen en 4 zeskantmoeren M5 aan de zijkant, en
met telkens 3 inbusschroeven M5x12, 3 schijven en 3
borgringen aan de voorkant van de tafel.
Lijn de tafel recht uit en draai alle schroeven vast
aan.
Aansluiten van een stofafzuigsysteem op uw
freesbank
Er is een aansluiting voorzien voor een extern stof-
afzuigsysteem of een systeem voor het verwijderen
van stof en splinters (niet meegeleverd).
Schuif de zuigslang van het stofafzuigsysteem op het
afzuigaansluitstuk op de achterkant van de vormge-
leider. Voor slangen met een diameter van 100 mm,
vindt u een conische adapter in de verpakking.
116 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

7. In gebruik nemen

Opgelet: de freesbank heeft een as die verticaal
op de horizontale tafel wordt geplaatst. De as doet
dienst voor het ondersteunen van de freesgereed-
schappen, schijven en gevormde frezen. De frees-
bank wordt gebruikt voor het produceren van friezen,
enkele of meerdere uitsparingen, groeven, sponnin-
gen, profielen en hoekprofielen op rechte oppervlak-
ken, enz.
Met de freesbank mogen in geen geval snijkoppen
met een grotere diameter dan 50 mm worden ge-
bruikt. Als grotere diameters zijn vereist, raden wij u
aan te werken in meerdere stappen en het afstellen
te herhalen met de hoogteafstelknop of de geleider
stapsgewijs in te stellen.
1. De klemhulzen (Fig. 17, 14) voor freesbanken
bovenaan installeren en wijzigen
• Voordat u de klemhulzen vervangt, moet u de
stroomstekker loskoppelen van uw machine. Se-
lecteer de klemhuls die overeenkomt met de dia-
meter van uw snijkop.
• Verwijder het verloopstuk uit de tafelopening,
afb. 15.
• Vergrendel de as met de knop op de onderkant
van de as, afb. 17.
• Ontgrendel de veiligheidsbout van de klemhuls
met de bijgeleverde sleutel, afb. 16.
• Stop de klemhuls in de moer of verwijder deze.
• Maak de moer stevig vast in de klem terwijl u de
as vergrendeld houdt. Vóór elk gebruik van de ma-
chine moet u controleren of het snijdgereedschap
stevig is vastgemaakt aan het einde van de as.
• Plaats het verloopstuk voor de opening terug naar
de oorspronkelijke stand.
• Pas de geleider aan, zoals vereist, door middel van
de schaal op de tafel.
• Sluit het stofafzuigsysteem aan. Het wordt sterk
aanbevolen om een stofafzuigsysteem aan te slui-
ten om de opening vrij van te houden van splinters,
de motor af te koelen en de toevoer van het werk-
stuk te vergemakkelijken.
• Sluit de machine aan op een stopcontact.
2. De vormgeleider plaatsen
Het plaatsen van de geleider is absoluut noodzake-
lijk. Elke taak moet afzonderlijk worden bekeken. Bij
elk nieuw gebruik moet u controleren of de afscher-
mingen correct zijn geïnstalleerd en afgesteld.
Voor elk nieuw gebruik, moet elk drukstuk op de ge-
leider opnieuw worden geplaatst.
Controleer of alle bouten stevig zijn vastgemaakt
voordat u het gieten start.
3. De tafelringen gebruiken
De tafelringen moeten worden gebruikt om de af-
stand tussen de tafel en de as tot een minimum te
beperken.
Voordat u de machine inschakelt, moet u de bijge-
leverde tafelringen systematisch controleren op een
juiste bevestiging.
