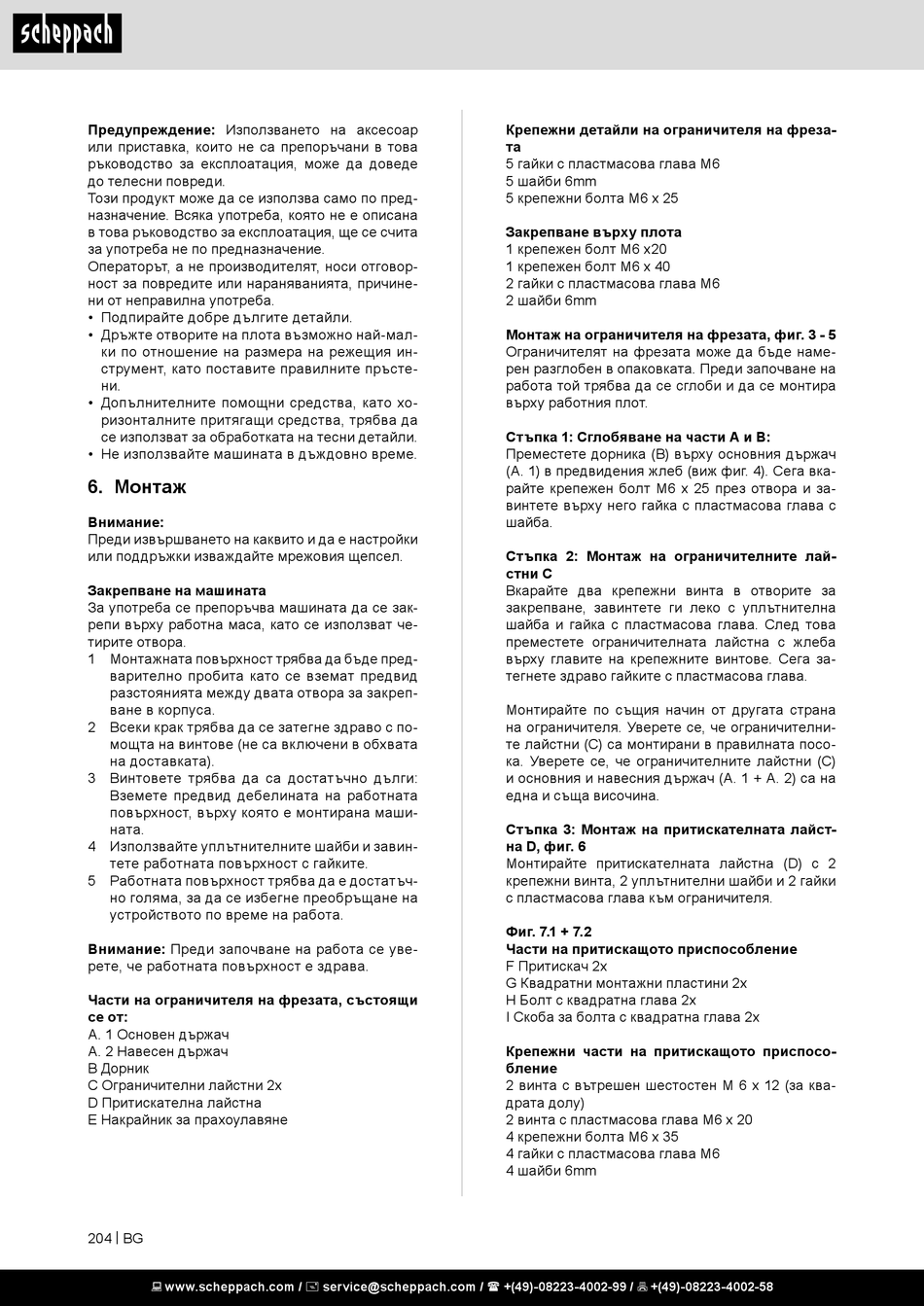

Предупреждение: Използването на аксесоар
или приставка, които не са препоръчани в това
ръководство за експлоатация, може да доведе
до телесни повреди.
Този продукт може да се използва само по пред-
назначение. Всяка употреба, която не е описана
в това ръководство за експлоатация, ще се счита
за употреба не по предназначение.
Операторът, а не производителят, носи отговор-
ност за повредите или нараняванията, причине-
ни от неправилна употреба.
• Подпирайте добре дългите детайли.
• Дръжте отворите на плота възможно най-мал-
ки по отношение на размера на режещия ин-
струмент, като поставите правилните пръсте-
ни.
• Допълнителните помощни средства, като хо-
ризонталните притягащи средства, трябва да
се използват за обработката на тесни детайли.
• Не използвайте машината в дъждовно време.
6. Монтаж
Внимание:
Преди извършването на каквито и да е настройки
или поддръжки изваждайте мрежовия щепсел.
Закрепване на машината
За употреба се препоръчва машината да се зак-
репи върху работна маса, като се използват че-
тирите отвора.
1 Монтажната повърхност трябва да бъде пред-
варително пробита като се вземат предвид
разстоянията между двата отвора за закреп-
ване в корпуса.
2 Всеки крак трябва да се затегне здраво с по-
мощта на винтове (не са включени в обхвата
на доставката).
3 Винтовете трябва да са достатъчно дълги:
Вземете предвид дебелината на работната
повърхност, върху която е монтирана маши-
ната.
4 Използвайте уплътнителните шайби и завин-
тете работната повърхност с гайките.
5 Работната повърхност трябва да е достатъч-
но голяма, за да се избегне преобръщане на
устройството по време на работа.
Внимание: Преди започване на работа се уве-
рете, че работната повърхност е здрава.
Части на ограничителя на фрезата, състоящи
се от:
A. 1 Основен държач
A. 2 Навесен държач
B Дорник
C Ограничителни лайстни 2x
D Притискателна лайстна
E Накрайник за прахоулавяне
204 | BG
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Крепежни детайли на ограничителя на фреза-
та
5 гайки с пластмасова глава M6
5 шайби 6mm
5 крепежни болта M6 x 25
Закрепване върху плота
1 крепежен болт M6 x20
1 крепежен болт M6 x 40
2 гайки с пластмасова глава M6
2 шайби 6mm
Монтаж на ограничителя на фрезата, фиг. 3 - 5
Ограничителят на фрезата може да бъде наме-
рен разглобен в опаковката. Преди започване на
работа той трябва да се сглоби и да се монтира
върху работния плот.
Стъпка 1: Сглобяване на части A и B:
Преместете дорника (B) върху основния държач
(A. 1) в предвидения жлеб (виж фиг. 4). Сега вка-
райте крепежен болт M6 x 25 през отвора и за-
винтете върху него гайка с пластмасова глава с
шайба.
Стъпка 2: Монтаж на ограничителните лай-
стни C
Вкарайте два крепежни винта в отворите за
закрепване, завинтете ги леко с уплътнителна
шайба и гайка с пластмасова глава. След това
преместете ограничителната лайстна с жлеба
върху главите на крепежните винтове. Сега за-
тегнете здраво гайките с пластмасова глава.
Монтирайте по същия начин от другата страна
на ограничителя. Уверете се, че ограничителни-
те лайстни (C) са монтирани в правилната посо-
ка. Уверете се, че ограничителните лайстни (C)
и основния и навесния държач (A. 1 + A. 2) са на
една и съща височина.
Стъпка 3: Монтаж на притискателната лайст-
на D, фиг. 6
Монтирайте притискателната лайстна (D) с 2
крепежни винта, 2 уплътнителни шайби и 2 гайки
с пластмасова глава към ограничителя.
Фиг. 7.1 + 7.2
Части на притискащото приспособление
F Притискач 2x
G Квадратни монтажни пластини 2x
H Болт с квадратна глава 2x
I Скоба за болта с квадратна глава 2x
Крепежни части на притискащото приспосо-
бление
2 винта с вътрешен шестостен M 6 x 12 (за ква-
драта долу)
2 винта с пластмасова глава M6 x 20
4 крепежни болта M6 x 35
4 гайки с пластмасова глава M6
4 шайби 6mm
