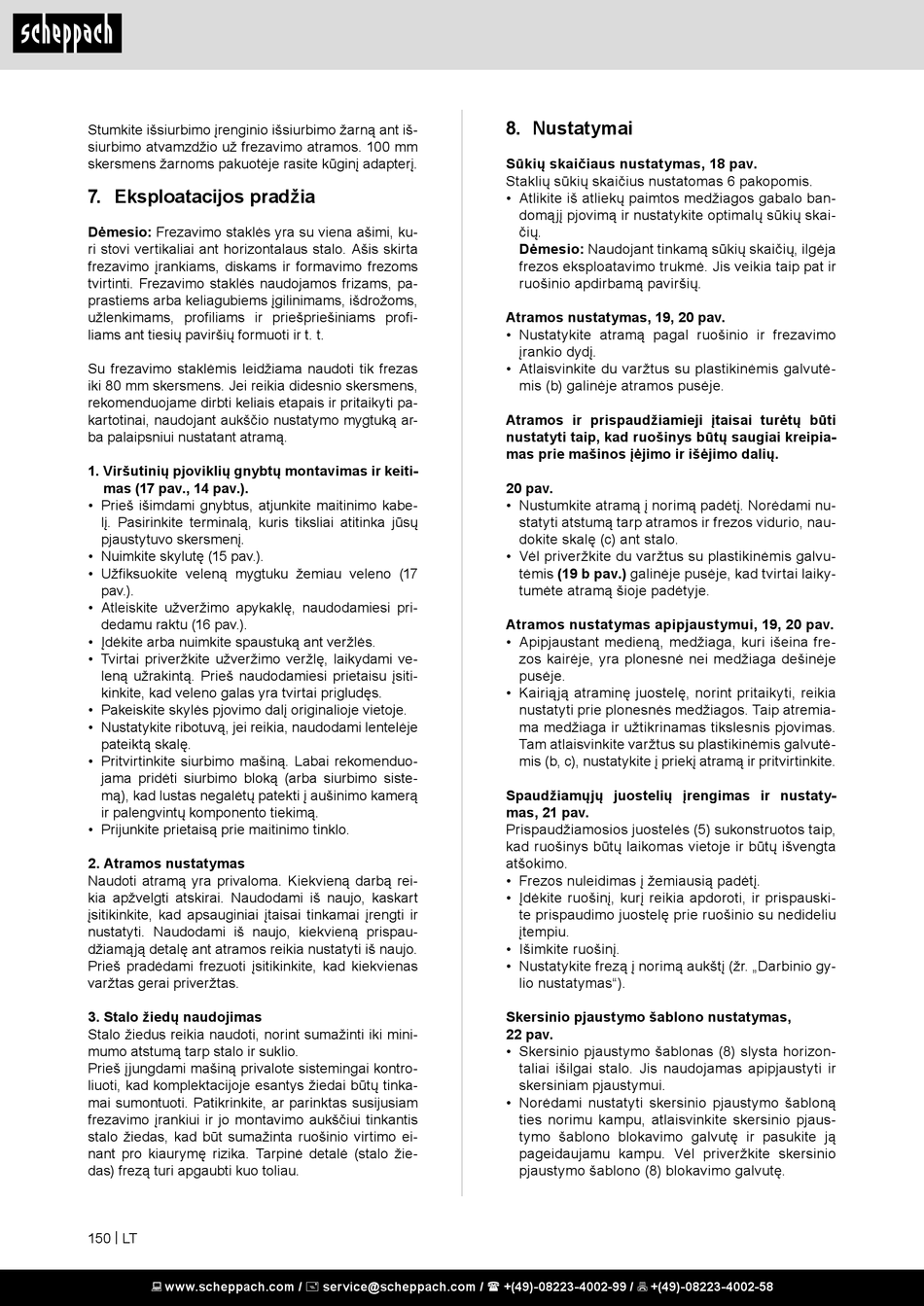

Stumkite išsiurbimo įrenginio išsiurbimo žarną ant iš-
siurbimo atvamzdžio už frezavimo atramos. 100 mm
skersmens žarnoms pakuotėje rasite kūginį adapterį.
7. Eksploatacijos pradžia
Dėmesio: Frezavimo staklės yra su viena ašimi, ku-
ri stovi vertikaliai ant horizontalaus stalo. Ašis skirta
frezavimo įrankiams, diskams ir formavimo frezoms
tvirtinti. Frezavimo staklės naudojamos frizams, pa-
prastiems arba keliagubiems įgilinimams, išdrožoms,
užlenkimams, profiliams ir priešpriešiniams profi-
liams ant tiesių paviršių formuoti ir t. t.
Su frezavimo staklėmis leidžiama naudoti tik frezas
iki 80 mm skersmens. Jei reikia didesnio skersmens,
rekomenduojame dirbti keliais etapais ir pritaikyti pa-
kartotinai, naudojant aukščio nustatymo mygtuką ar-
ba palaipsniui nustatant atramą.
1. Viršutinių pjoviklių gnybtų montavimas ir keiti-
mas (17 pav., 14 pav.).
• Prieš išimdami gnybtus, atjunkite maitinimo kabe-
lį. Pasirinkite terminalą, kuris tiksliai atitinka jūsų
pjaustytuvo skersmenį.
• Nuimkite skylutę (15 pav.).
• Užfiksuokite veleną mygtuku žemiau veleno (17
pav.).
• Atleiskite užveržimo apykaklę, naudodamiesi pri-
dedamu raktu (16 pav.).
• Įdėkite arba nuimkite spaustuką ant veržlės.
• Tvirtai priveržkite užveržimo veržlę, laikydami ve-
leną užrakintą. Prieš naudodamiesi prietaisu įsiti-
kinkite, kad veleno galas yra tvirtai prigludęs.
• Pakeiskite skylės pjovimo dalį originalioje vietoje.
• Nustatykite ribotuvą, jei reikia, naudodami lentelėje
pateiktą skalę.
• Pritvirtinkite siurbimo mašiną. Labai rekomenduo-
jama pridėti siurbimo bloką (arba siurbimo siste-
mą), kad lustas negalėtų patekti į aušinimo kamerą
ir palengvintų komponento tiekimą.
• Prijunkite prietaisą prie maitinimo tinklo.
2. Atramos nustatymas
Naudoti atramą yra privaloma. Kiekvieną darbą rei-
kia apžvelgti atskirai. Naudodami iš naujo, kaskart
įsitikinkite, kad apsauginiai įtaisai tinkamai įrengti ir
nustatyti. Naudodami iš naujo, kiekvieną prispau-
džiamąją detalę ant atramos reikia nustatyti iš naujo.
Prieš pradėdami frezuoti įsitikinkite, kad kiekvienas
varžtas gerai priveržtas.
3. Stalo žiedų naudojimas
Stalo žiedus reikia naudoti, norint sumažinti iki mini-
mumo atstumą tarp stalo ir suklio.
Prieš įjungdami mašiną privalote sistemingai kontro-
liuoti, kad komplektacijoje esantys žiedai būtų tinka-
mai sumontuoti. Patikrinkite, ar parinktas susijusiam
frezavimo įrankiui ir jo montavimo aukščiui tinkantis
stalo žiedas, kad būt sumažinta ruošinio virtimo ei-
nant pro kiaurymę rizika. Tarpinė detalė (stalo žie-
das) frezą turi apgaubti kuo toliau.
150 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Nustatymai

Sūkių skaičiaus nustatymas, 18 pav.
Staklių sūkių skaičius nustatomas 6 pakopomis.
• Atlikite iš atliekų paimtos medžiagos gabalo ban-
domąjį pjovimą ir nustatykite optimalų sūkių skai-
čių.
Dėmesio: Naudojant tinkamą sūkių skaičių, ilgėja
frezos eksploatavimo trukmė. Jis veikia taip pat ir
ruošinio apdirbamą paviršių.
Atramos nustatymas, 19, 20 pav.
• Nustatykite atramą pagal ruošinio ir frezavimo
įrankio dydį.
• Atlaisvinkite du varžtus su plastikinėmis galvutė-
mis (b) galinėje atramos pusėje.
Atramos ir prispaudžiamieji įtaisai turėtų būti
nustatyti taip, kad ruošinys būtų saugiai kreipia-
mas prie mašinos įėjimo ir išėjimo dalių.
20 pav.
• Nustumkite atramą į norimą padėtį. Norėdami nu-
statyti atstumą tarp atramos ir frezos vidurio, nau-
dokite skalę (c) ant stalo.
• Vėl priveržkite du varžtus su plastikinėmis galvu-
tėmis (19 b pav.) galinėje pusėje, kad tvirtai laiky-
tumėte atramą šioje padėtyje.
Atramos nustatymas apipjaustymui, 19, 20 pav.
• Apipjaustant medieną, medžiaga, kuri išeina fre-
zos kairėje, yra plonesnė nei medžiaga dešinėje
pusėje.
• Kairiąją atraminę juostelę, norint pritaikyti, reikia
nustatyti prie plonesnės medžiagos. Taip atremia-
ma medžiaga ir užtikrinamas tikslesnis pjovimas.
Tam atlaisvinkite varžtus su plastikinėmis galvutė-
mis (b, c), nustatykite į priekį atramą ir pritvirtinkite.
Spaudžiamųjų juostelių įrengimas ir nustaty-
mas, 21 pav.
Prispaudžiamosios juostelės (5) sukonstruotos taip,
kad ruošinys būtų laikomas vietoje ir būtų išvengta
atšokimo.
• Frezos nuleidimas į žemiausią padėtį.
• Įdėkite ruošinį, kurį reikia apdoroti, ir prispauski-
te prispaudimo juostelę prie ruošinio su nedideliu
įtempiu.
• Išimkite ruošinį.
• Nustatykite frezą į norimą aukštį (žr. „Darbinio gy-
lio nustatymas").
Skersinio pjaustymo šablono nustatymas,
22 pav.
• Skersinio pjaustymo šablonas (8) slysta horizon-
taliai išilgai stalo. Jis naudojamas apipjaustyti ir
skersiniam pjaustymui.
• Norėdami nustatyti skersinio pjaustymo šabloną
ties norimu kampu, atlaisvinkite skersinio pjaus-
tymo šablono blokavimo galvutę ir pasukite ją
pageidaujamu kampu. Vėl priveržkite skersinio
pjaustymo šablono (8) blokavimo galvutę.
