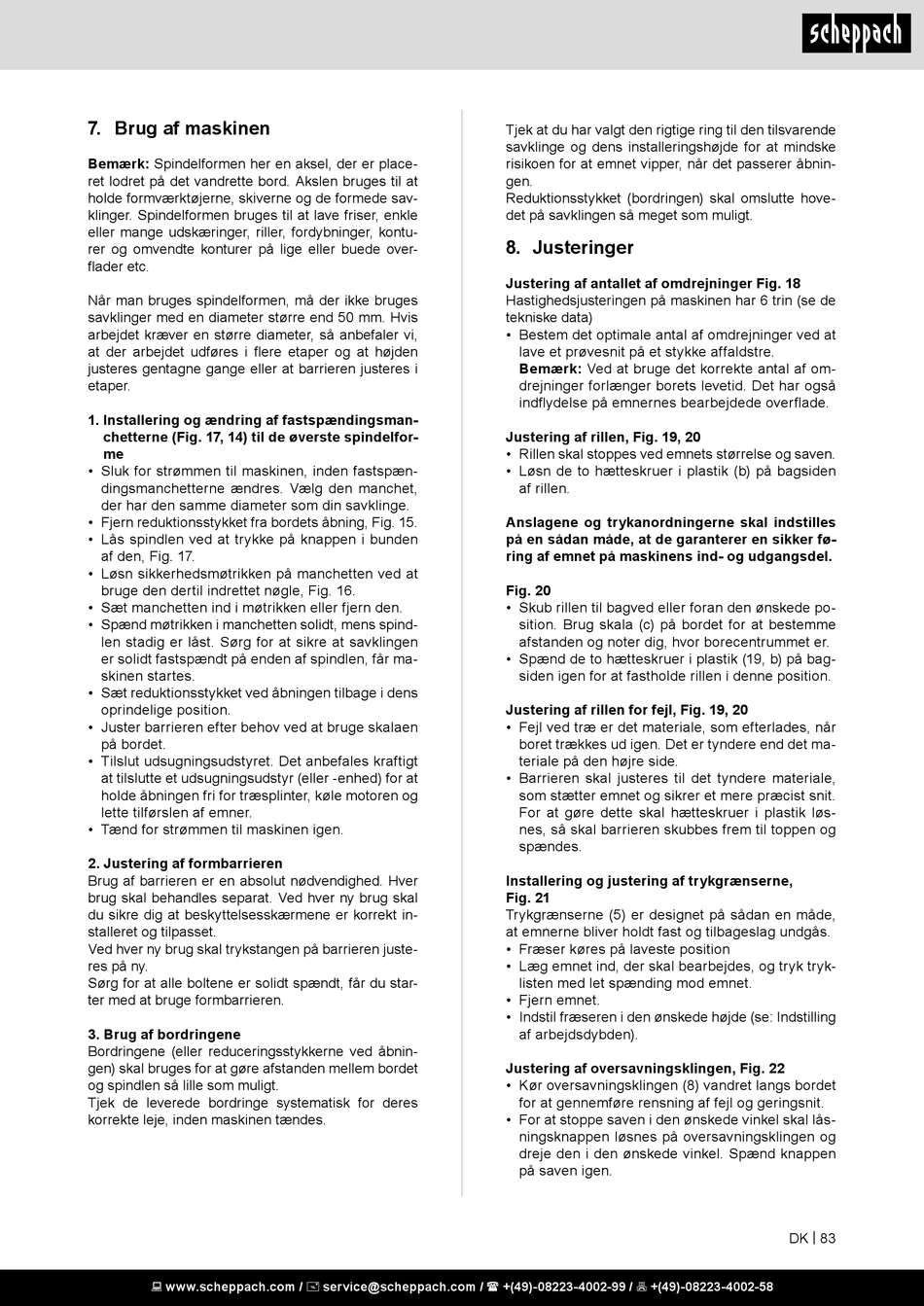

7. Brug af maskinen

Bemærk: Spindelformen her en aksel, der er place-
ret lodret på det vandrette bord. Akslen bruges til at
holde formværktøjerne, skiverne og de formede sav-
klinger. Spindelformen bruges til at lave friser, enkle
eller mange udskæringer, riller, fordybninger, kontu-
rer og omvendte konturer på lige eller buede over-
flader etc.
Når man bruges spindelformen, må der ikke bruges
savklinger med en diameter større end 50 mm. Hvis
arbejdet kræver en større diameter, så anbefaler vi,
at der arbejdet udføres i flere etaper og at højden
justeres gentagne gange eller at barrieren justeres i
etaper.
1. Installering og ændring af fastspændingsman-
chetterne (Fig. 17, 14) til de øverste spindelfor-
me
• Sluk for strømmen til maskinen, inden fastspæn-
dingsmanchetterne ændres. Vælg den manchet,
der har den samme diameter som din savklinge.
• Fjern reduktionsstykket fra bordets åbning, Fig. 15.
• Lås spindlen ved at trykke på knappen i bunden
af den, Fig. 17.
• Løsn sikkerhedsmøtrikken på manchetten ved at
bruge den dertil indrettet nøgle, Fig. 16.
• Sæt manchetten ind i møtrikken eller fjern den.
• Spænd møtrikken i manchetten solidt, mens spind-
len stadig er låst. Sørg for at sikre at savklingen
er solidt fastspændt på enden af spindlen, får ma-
skinen startes.
• Sæt reduktionsstykket ved åbningen tilbage i dens
oprindelige position.
• Juster barrieren efter behov ved at bruge skalaen
på bordet.
• Tilslut udsugningsudstyret. Det anbefales kraftigt
at tilslutte et udsugningsudstyr (eller -enhed) for at
holde åbningen fri for træsplinter, køle motoren og
lette tilførslen af emner.
• Tænd for strømmen til maskinen igen.
2. Justering af formbarrieren
Brug af barrieren er en absolut nødvendighed. Hver
brug skal behandles separat. Ved hver ny brug skal
du sikre dig at beskyttelsesskærmene er korrekt in-
stalleret og tilpasset.
Ved hver ny brug skal trykstangen på barrieren juste-
res på ny.
Sørg for at alle boltene er solidt spændt, får du star-
ter med at bruge formbarrieren.
3. Brug af bordringene
Bordringene (eller reduceringsstykkerne ved åbnin-
gen) skal bruges for at gøre afstanden mellem bordet
og spindlen så lille som muligt.
Tjek de leverede bordringe systematisk for deres
korrekte leje, inden maskinen tændes.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Tjek at du har valgt den rigtige ring til den tilsvarende
savklinge og dens installeringshøjde for at mindske
risikoen for at emnet vipper, når det passerer åbnin-
gen.
Reduktionsstykket (bordringen) skal omslutte hove-
det på savklingen så meget som muligt.

8. Justeringer

Justering af antallet af omdrejninger Fig. 18
Hastighedsjusteringen på maskinen har 6 trin (se de
tekniske data)
• Bestem det optimale antal af omdrejninger ved at
lave et prøvesnit på et stykke affaldstre.
Bemærk: Ved at bruge det korrekte antal af om-
drejninger forlænger borets levetid. Det har også
indflydelse på emnernes bearbejdede overflade.
Justering af rillen, Fig. 19, 20
• Rillen skal stoppes ved emnets størrelse og saven.
• Løsn de to hætteskruer i plastik (b) på bagsiden
af rillen.
Anslagene og trykanordningerne skal indstilles
på en sådan måde, at de garanterer en sikker fø-
ring af emnet på maskinens ind- og udgangsdel.
Fig. 20
• Skub rillen til bagved eller foran den ønskede po-
sition. Brug skala (c) på bordet for at bestemme
afstanden og noter dig, hvor borecentrummet er.
• Spænd de to hætteskruer i plastik (19, b) på bag-
siden igen for at fastholde rillen i denne position.
Justering af rillen for fejl, Fig. 19, 20
• Fejl ved træ er det materiale, som efterlades, når
boret trækkes ud igen. Det er tyndere end det ma-
teriale på den højre side.
• Barrieren skal justeres til det tyndere materiale,
som stætter emnet og sikrer et mere præcist snit.
For at gøre dette skal hætteskruer i plastik løs-
nes, så skal barrieren skubbes frem til toppen og
spændes.
Installering og justering af trykgrænserne,
Fig. 21
Trykgrænserne (5) er designet på sådan en måde,
at emnerne bliver holdt fast og tilbageslag undgås.
• Fræser køres på laveste position
• Læg emnet ind, der skal bearbejdes, og tryk tryk-
listen med let spænding mod emnet.
• Fjern emnet.
• Indstil fræseren i den ønskede højde (se: Indstilling
af arbejdsdybden).
Justering af oversavningsklingen, Fig. 22
• Kør oversavningsklingen (8) vandret langs bordet
for at gennemføre rensning af fejl og geringsnit.
• For at stoppe saven i den ønskede vinkel skal lås-
ningsknappen løsnes på oversavningsklingen og
dreje den i den ønskede vinkel. Spænd knappen
på saven igen.
