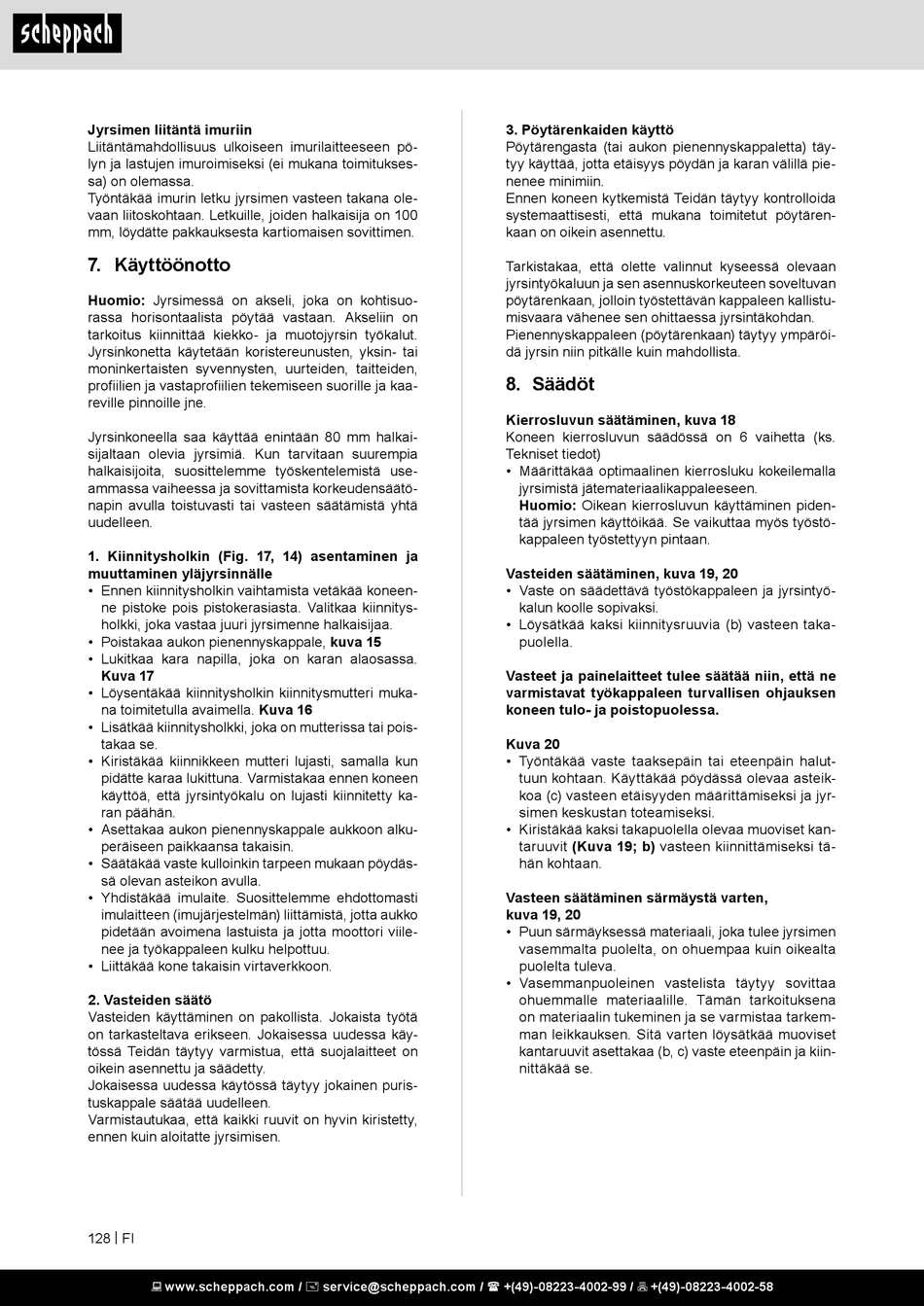

Jyrsimen liitäntä imuriin
Liitäntämahdollisuus ulkoiseen imurilaitteeseen pö-
lyn ja lastujen imuroimiseksi (ei mukana toimitukses-
sa) on olemassa.
Työntäkää imurin letku jyrsimen vasteen takana ole-
vaan liitoskohtaan. Letkuille, joiden halkaisija on 100
mm, löydätte pakkauksesta kartiomaisen sovittimen.
7. Käyttöönotto
Huomio: Jyrsimessä on akseli, joka on kohtisuo-
rassa horisontaalista pöytää vastaan. Akseliin on
tarkoitus kiinnittää kiekko- ja muotojyrsin työkalut.
Jyrsinkonetta käytetään koristereunusten, yksin- tai
moninkertaisten syvennysten, uurteiden, taitteiden,
profiilien ja vastaprofiilien tekemiseen suorille ja kaa-
reville pinnoille jne.
Jyrsinkoneella saa käyttää enintään 80 mm halkai-
sijaltaan olevia jyrsimiä. Kun tarvitaan suurempia
halkaisijoita, suosittelemme työskentelemistä use-
ammassa vaiheessa ja sovittamista korkeudensäätö-
napin avulla toistuvasti tai vasteen säätämistä yhtä
uudelleen.
1. Kiinnitysholkin (Fig. 17, 14) asentaminen ja
muuttaminen yläjyrsinnälle
• Ennen kiinnitysholkin vaihtamista vetäkää koneen-
ne pistoke pois pistokerasiasta. Valitkaa kiinnitys-
holkki, joka vastaa juuri jyrsimenne halkaisijaa.
• Poistakaa aukon pienennyskappale, kuva 15
• Lukitkaa kara napilla, joka on karan alaosassa.
Kuva 17
• Löysentäkää kiinnitysholkin kiinnitysmutteri muka-
na toimitetulla avaimella. Kuva 16
• Lisätkää kiinnitysholkki, joka on mutterissa tai pois-
takaa se.
• Kiristäkää kiinnikkeen mutteri lujasti, samalla kun
pidätte karaa lukittuna. Varmistakaa ennen koneen
käyttöä, että jyrsintyökalu on lujasti kiinnitetty ka-
ran päähän.
• Asettakaa aukon pienennyskappale aukkoon alku-
peräiseen paikkaansa takaisin.
• Säätäkää vaste kulloinkin tarpeen mukaan pöydäs-
sä olevan asteikon avulla.
• Yhdistäkää imulaite. Suosittelemme ehdottomasti
imulaitteen (imujärjestelmän) liittämistä, jotta aukko
pidetään avoimena lastuista ja jotta moottori viile-
nee ja työkappaleen kulku helpottuu.
• Liittäkää kone takaisin virtaverkkoon.
2. Vasteiden säätö
Vasteiden käyttäminen on pakollista. Jokaista työtä
on tarkasteltava erikseen. Jokaisessa uudessa käy-
tössä Teidän täytyy varmistua, että suojalaitteet on
oikein asennettu ja säädetty.
Jokaisessa uudessa käytössä täytyy jokainen puris-
tuskappale säätää uudelleen.
Varmistautukaa, että kaikki ruuvit on hyvin kiristetty,
ennen kuin aloitatte jyrsimisen.
128 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Pöytärenkaiden käyttö
Pöytärengasta (tai aukon pienennyskappaletta) täy-
tyy käyttää, jotta etäisyys pöydän ja karan välillä pie-
nenee minimiin.
Ennen koneen kytkemistä Teidän täytyy kontrolloida
systemaattisesti, että mukana toimitetut pöytären-
kaan on oikein asennettu.
Tarkistakaa, että olette valinnut kyseessä olevaan
jyrsintyökaluun ja sen asennuskorkeuteen soveltuvan
pöytärenkaan, jolloin työstettävän kappaleen kallistu-
misvaara vähenee sen ohittaessa jyrsintäkohdan.
Pienennyskappaleen (pöytärenkaan) täytyy ympäröi-
dä jyrsin niin pitkälle kuin mahdollista.
8. Säädöt
Kierrosluvun säätäminen, kuva 18
Koneen kierrosluvun säädössä on 6 vaihetta (ks.
Tekniset tiedot)
• Määrittäkää optimaalinen kierrosluku kokeilemalla
jyrsimistä jätemateriaalikappaleeseen.
Huomio: Oikean kierrosluvun käyttäminen piden-
tää jyrsimen käyttöikää. Se vaikuttaa myös työstö-
kappaleen työstettyyn pintaan.
Vasteiden säätäminen, kuva 19, 20
• Vaste on säädettävä työstökappaleen ja jyrsintyö-
kalun koolle sopivaksi.
• Löysätkää kaksi kiinnitysruuvia (b) vasteen taka-
puolella.
Vasteet ja painelaitteet tulee säätää niin, että ne
varmistavat työkappaleen turvallisen ohjauksen
koneen tulo- ja poistopuolessa.
Kuva 20
• Työntäkää vaste taaksepäin tai eteenpäin halut-
tuun kohtaan. Käyttäkää pöydässä olevaa asteik-
koa (c) vasteen etäisyyden määrittämiseksi ja jyr-
simen keskustan toteamiseksi.
• Kiristäkää kaksi takapuolella olevaa muoviset kan-
taruuvit (Kuva 19; b) vasteen kiinnittämiseksi tä-
hän kohtaan.
Vasteen säätäminen särmäystä varten,
kuva 19, 20
• Puun särmäyksessä materiaali, joka tulee jyrsimen
vasemmalta puolelta, on ohuempaa kuin oikealta
puolelta tuleva.
• Vasemmanpuoleinen vastelista täytyy sovittaa
ohuemmalle materiaalille. Tämän tarkoituksena
on materiaalin tukeminen ja se varmistaa tarkem-
man leikkauksen. Sitä varten löysätkää muoviset
kantaruuvit asettakaa (b, c) vaste eteenpäin ja kiin-
nittäkää se.
