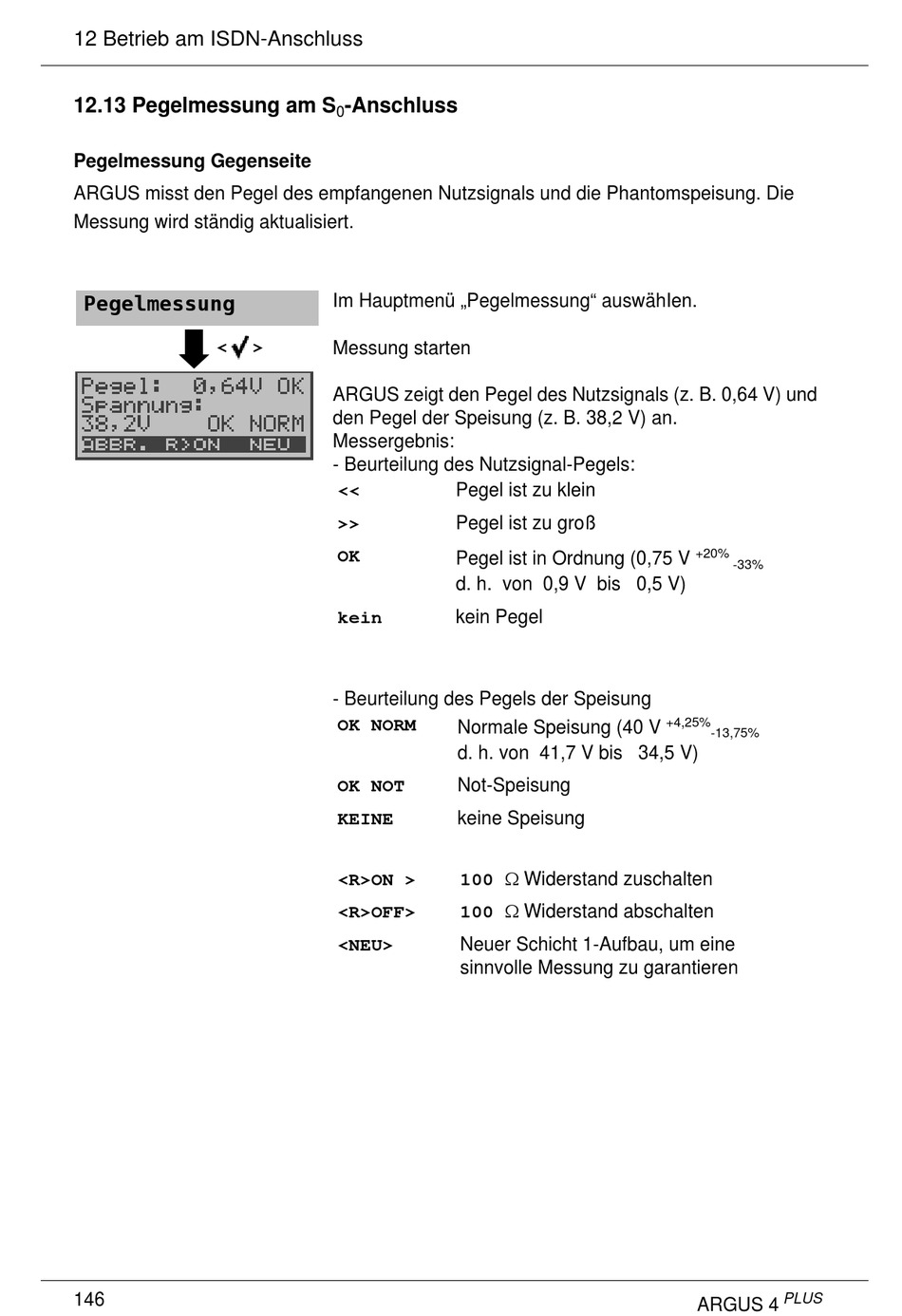

12 Betrieb am ISDN-Anschluss
12.13 Pegelmessung am S
Pegelmessung Gegenseite
ARGUS misst den Pegel des empfangenen Nutzsignals und die Phantomspeisung. Die
Messung wird ständig aktualisiert.
Pegelmessung
<
146
-Anschluss
0
Im Hauptmenü „Pegelmessung" auswähIen.
>
Messung starten
ARGUS zeigt den Pegel des Nutzsignals (z. B. 0,64 V) und
den Pegel der Speisung (z. B. 38,2 V) an.
Messergebnis:
- Beurteilung des Nutzsignal-Pegels:
<<
>>
OK
kein
- Beurteilung des Pegels der Speisung
OK NORM
OK NOT
KEINE
<R>ON >
<R>OFF>
<NEU>
Pegel ist zu klein
Pegel ist zu groß
Pegel ist in Ordnung (0,75 V
d. h. von 0,9 V bis 0,5 V)
kein Pegel
Normale Speisung (40 V
d. h. von 41,7 V bis 34,5 V)
Not-Speisung
keine Speisung
100 Widerstand zuschalten
100 Widerstand abschalten
Neuer Schicht 1-Aufbau, um eine
sinnvolle Messung zu garantieren
+20%
-33%
+4,25%
-13,75%
PLUS
