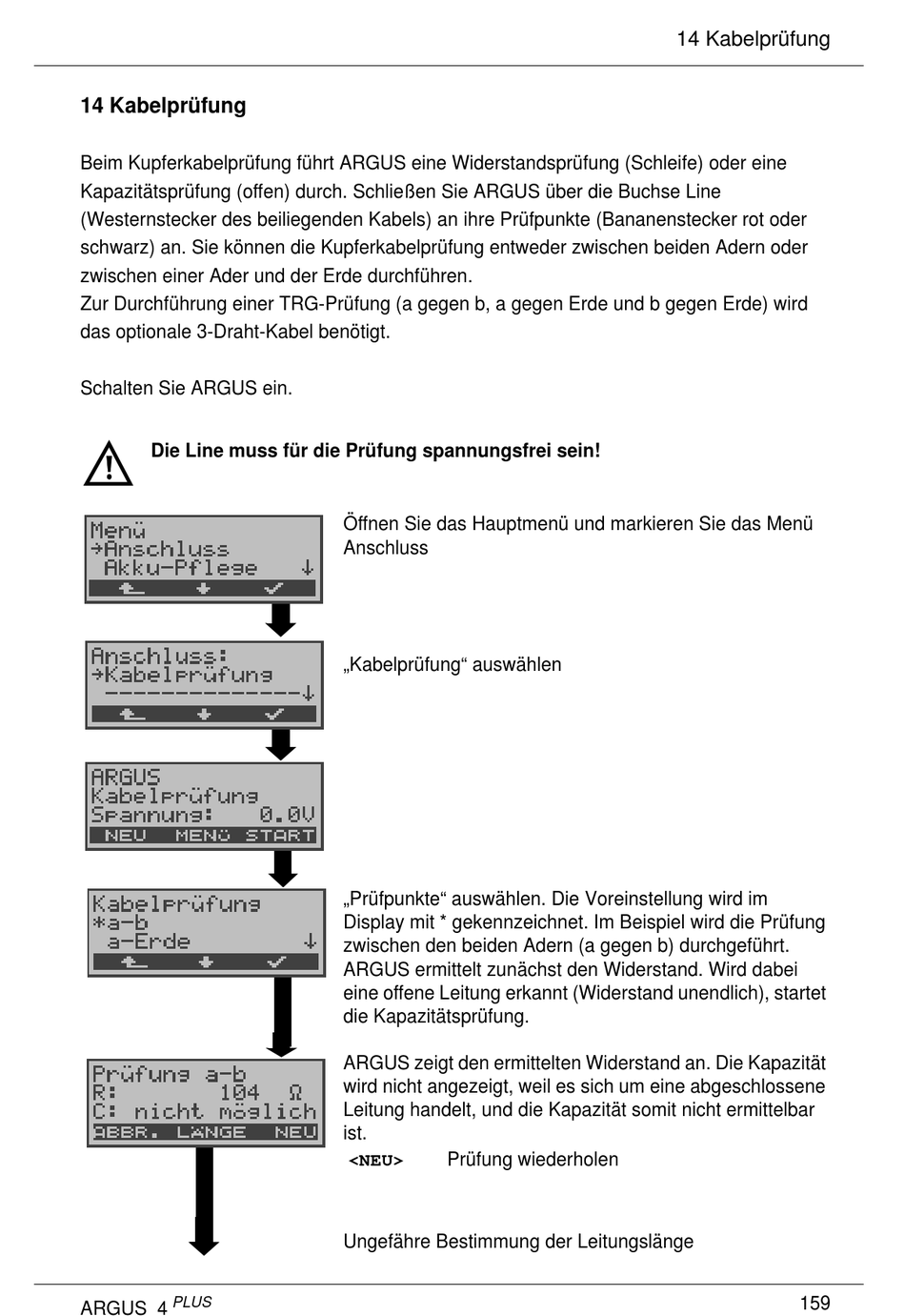

14 Kabelprüfung
Beim Kupferkabelprüfung führt ARGUS eine Widerstandsprüfung (Schleife) oder eine
Kapazitätsprüfung (offen) durch. Schließen Sie ARGUS über die Buchse Line
(Westernstecker des beiliegenden Kabels) an ihre Prüfpunkte (Bananenstecker rot oder
schwarz) an. Sie können die Kupferkabelprüfung entweder zwischen beiden Adern oder
zwischen einer Ader und der Erde durchführen.
Zur Durchführung einer TRG-Prüfung (a gegen b, a gegen Erde und b gegen Erde) wird
das optionale 3-Draht-Kabel benötigt.
Schalten Sie ARGUS ein.
Die Line muss für die Prüfung spannungsfrei sein!
PLUS
ARGUS 4
Öffnen Sie das Hauptmenü und markieren Sie das Menü
Anschluss
„Kabelprüfung" auswählen
„Prüfpunkte" auswählen. Die Voreinstellung wird im
Display mit * gekennzeichnet. Im Beispiel wird die Prüfung
zwischen den beiden Adern (a gegen b) durchgeführt.
ARGUS ermittelt zunächst den Widerstand. Wird dabei
eine offene Leitung erkannt (Widerstand unendlich), startet
die Kapazitätsprüfung.
ARGUS zeigt den ermittelten Widerstand an. Die Kapazität
wird nicht angezeigt, weil es sich um eine abgeschlossene
Leitung handelt, und die Kapazität somit nicht ermittelbar
ist.
Prüfung wiederholen
<NEU>
Ungefähre Bestimmung der Leitungslänge
14 Kabelprüfung
