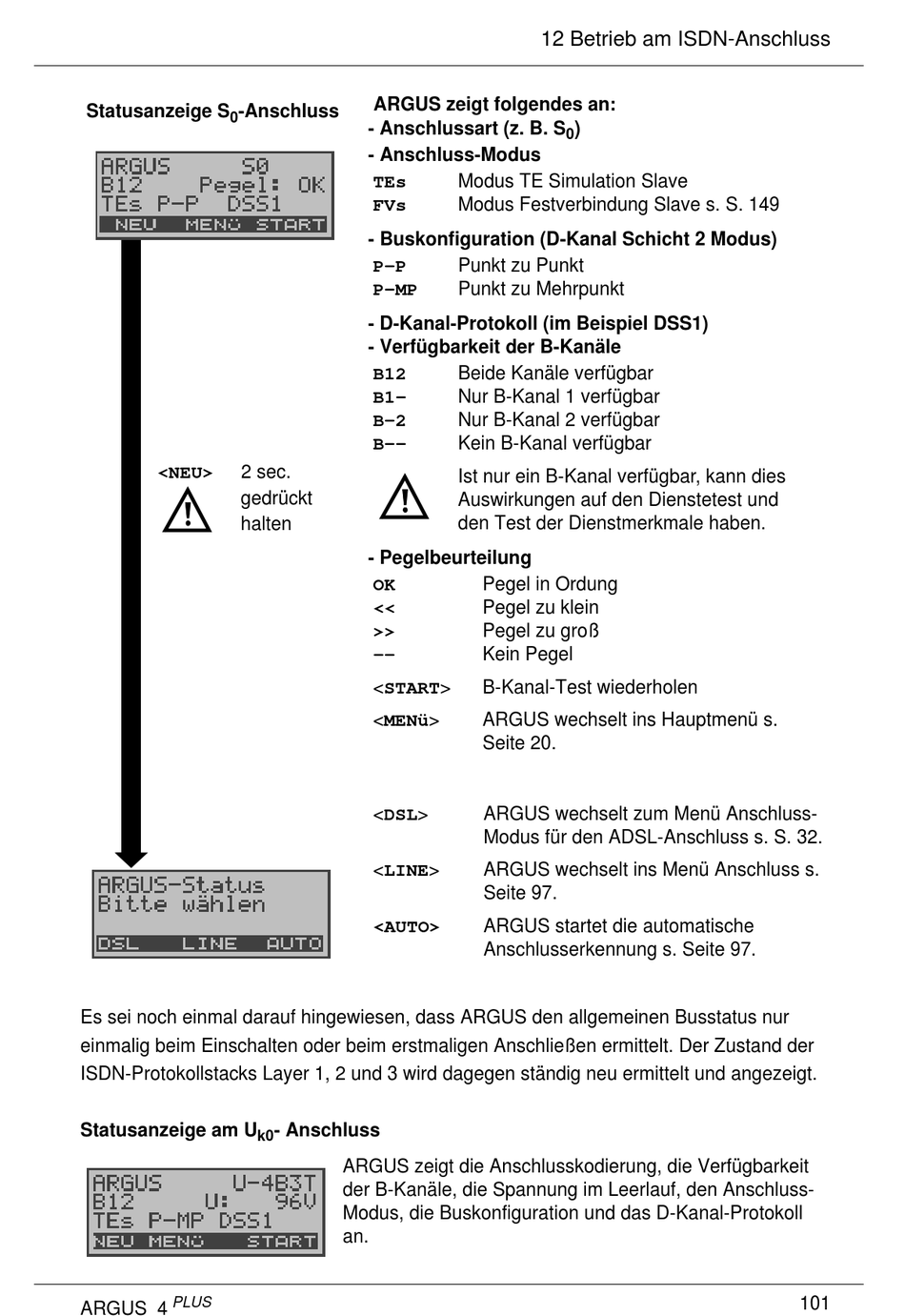

Statusanzeige S
-Anschluss
0
2 sec.
<NEU>
gedrückt
halten
Es sei noch einmal darauf hingewiesen, dass ARGUS den allgemeinen Busstatus nur
einmalig beim Einschalten oder beim erstmaligen Anschließen ermittelt. Der Zustand der
ISDN-Protokollstacks Layer 1, 2 und 3 wird dagegen ständig neu ermittelt und angezeigt.
Statusanzeige am U
PLUS
ARGUS 4
ARGUS zeigt folgendes an:
- Anschlussart (z. B. S
- Anschluss-Modus
TEs
FVs
- Buskonfiguration (D-Kanal Schicht 2 Modus)
P-P
P-MP
- D-Kanal-Protokoll (im Beispiel DSS1)
- Verfügbarkeit der B-Kanäle
B12
B1-
B-2
B--
- Pegelbeurteilung
OK
<<
>>
--
<START>
<MENü>
<DSL>
<LINE>
<AUTO>
- Anschluss
k0
ARGUS zeigt die Anschlusskodierung, die Verfügbarkeit
der B-Kanäle, die Spannung im Leerlauf, den Anschluss-
Modus, die Buskonfiguration und das D-Kanal-Protokoll
an.
12 Betrieb am ISDN-Anschluss
)
0
Modus TE Simulation Slave
Modus Festverbindung Slave s. S. 149
Punkt zu Punkt
Punkt zu Mehrpunkt
Beide Kanäle verfügbar
Nur B-Kanal 1 verfügbar
Nur B-Kanal 2 verfügbar
Kein B-Kanal verfügbar
Ist nur ein B-Kanal verfügbar, kann dies
Auswirkungen auf den Dienstetest und
den Test der Dienstmerkmale haben.
Pegel in Ordung
Pegel zu klein
Pegel zu groß
Kein Pegel
B-Kanal-Test wiederholen
ARGUS wechselt ins Hauptmenü s.
Seite 20.
ARGUS wechselt zum Menü Anschluss-
Modus für den ADSL-Anschluss s. S. 32.
ARGUS wechselt ins Menü Anschluss s.
Seite 97.
ARGUS startet die automatische
Anschlusserkennung s. Seite 97.
101
