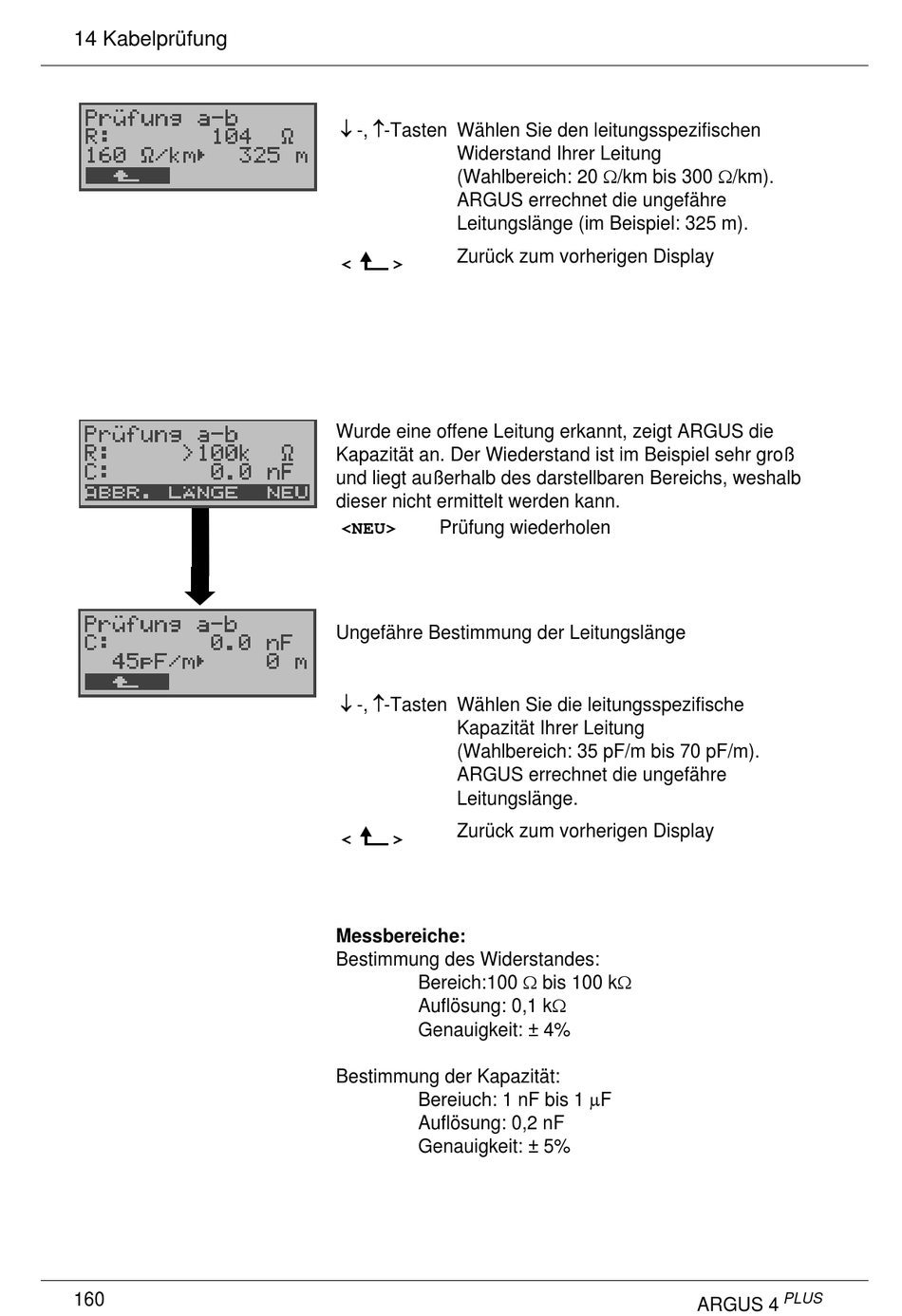

14 Kabelprüfung
160
-,-Tasten Wählen Sie den leitungsspezifischen
Widerstand Ihrer Leitung
(Wahlbereich: 20 /km bis 300 /km).
ARGUS errechnet die ungefähre
Leitungslänge (im Beispiel: 325 m).
Zurück zum vorherigen Display
<
>
Wurde eine offene Leitung erkannt, zeigt ARGUS die
Kapazität an. Der Wiederstand ist im Beispiel sehr groß
und liegt außerhalb des darstellbaren Bereichs, weshalb
dieser nicht ermittelt werden kann.
Prüfung wiederholen
<NEU>
Ungefähre Bestimmung der Leitungslänge
-,-Tasten Wählen Sie die leitungsspezifische
Kapazität Ihrer Leitung
(Wahlbereich: 35 pF/m bis 70 pF/m).
ARGUS errechnet die ungefähre
Leitungslänge.
Zurück zum vorherigen Display
<
>
Messbereiche:
Bestimmung des Widerstandes:
Bereich:100 bis 100 k
Auflösung: 0,1 k
Genauigkeit: ± 4%
Bestimmung der Kapazität:
Bereiuch: 1 nF bis 1 F
Auflösung: 0,2 nF
Genauigkeit: ± 5%
PLUS
ARGUS 4
