7.6 Elektrische Schnittstellen anschließen
Hohe elektrische Spannung!
Lebensgefahr, Verletzungsgefahr, Sachschaden!
▶
Stellen Sie sicher, dass Arbeiten an der elektrischen Ausrüstung nur durch eine
Elektrofachkraft durchgeführt werden.
▶
Verwenden Sie zum Arbeiten an elektrischen Betriebsmitteln nur geeignete,
isolierte Werkzeuge (Umsetzen der DGUV-Vorschrift 3).
▶
Schalten Sie alle relevanten Anlageteile spannungsfrei bevor Sie das
Hydraulikaggregat montieren. Halten Sie dabei die fünf Sicherheitsregeln
(gemäß DIN VDE 0105-100) ein.
▶
Stellen Sie sicher, dass geeignete Sicherungen vorgesehen sind.
▶
Prüfen Sie nach Herstellen der Einspeiseverbindung und vor dem Einschalten
die Verbindung des Schutzleiters mit dem Hydraulikaggregat (Nachweis an
Hand von Prüfprotokoll laut DIN EN 60204-1 VDE 0113-1, Durchgängigkeit des
Schutzleitersystems bzw. DIN VDE 0701-0702, Prüfung des Schutzleiters).
1

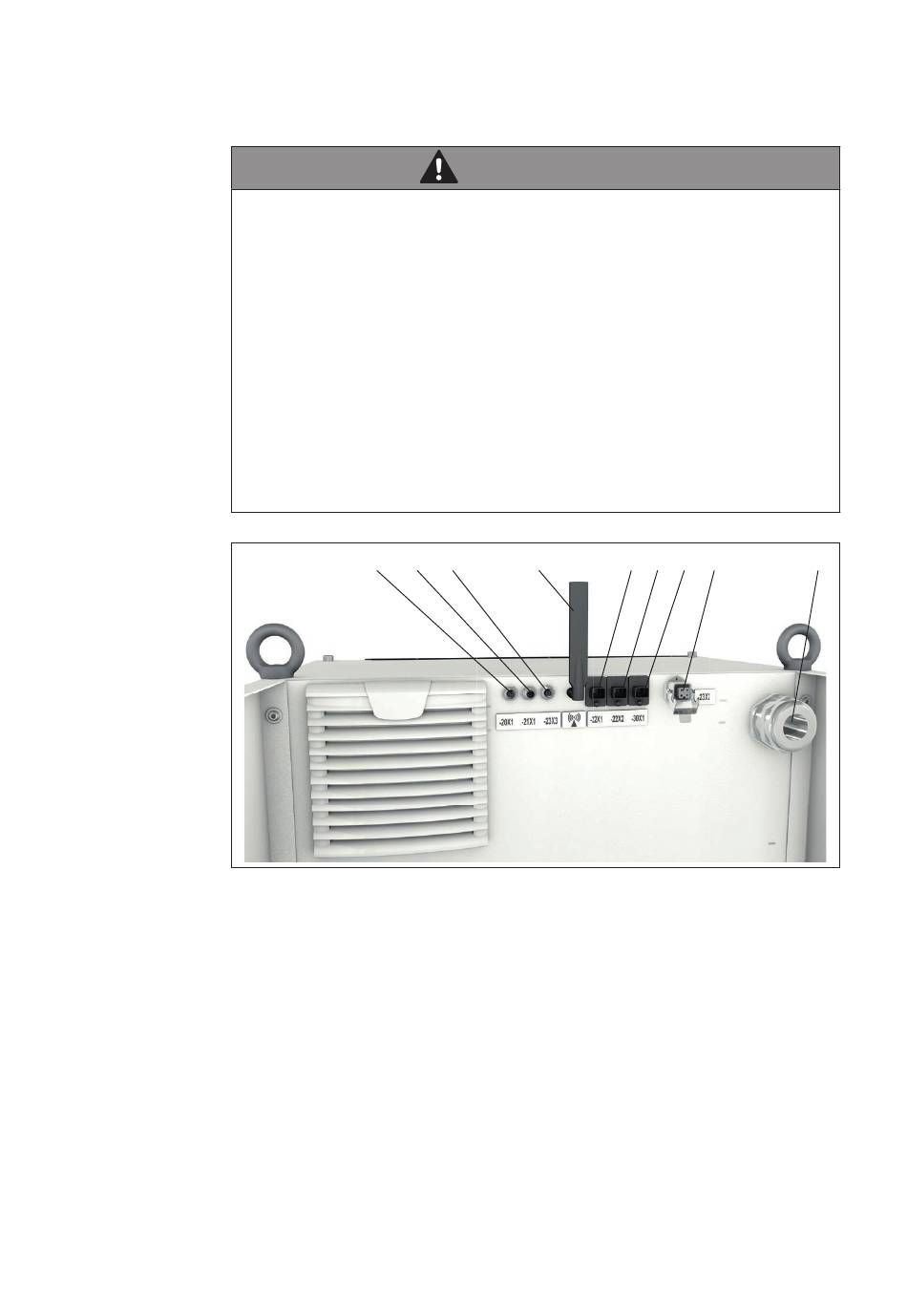

Abb. 20: Elektrische Anschlüsse
1 20X1: Digitale Ein- und Ausgangssignale
2 21X1: Safe Torque Off (STO)
3 23X3: Ansteuerung Wasserventil (optional)
4 Mobilfunkantenne
5 22X1: Multi-Ethernet-Führungskommunikation (Netzwerkausgang)
6 22X2: Multi-Ethernet-Führungskommunikation (Netzwerkeingang)
7 30X1: CytroConnect
8 23X2: Ansteuerung Kühlaggregat (optional)
9 Kabeldurchführung Leistungsversorgung
WARNUNG
2
3
4
5 6 7 8
9
