50/128 Zu diesem Produkt
Bosch Rexroth AG, CytroBox, RD 51057-B/11.19
6
5
4
3
2
1

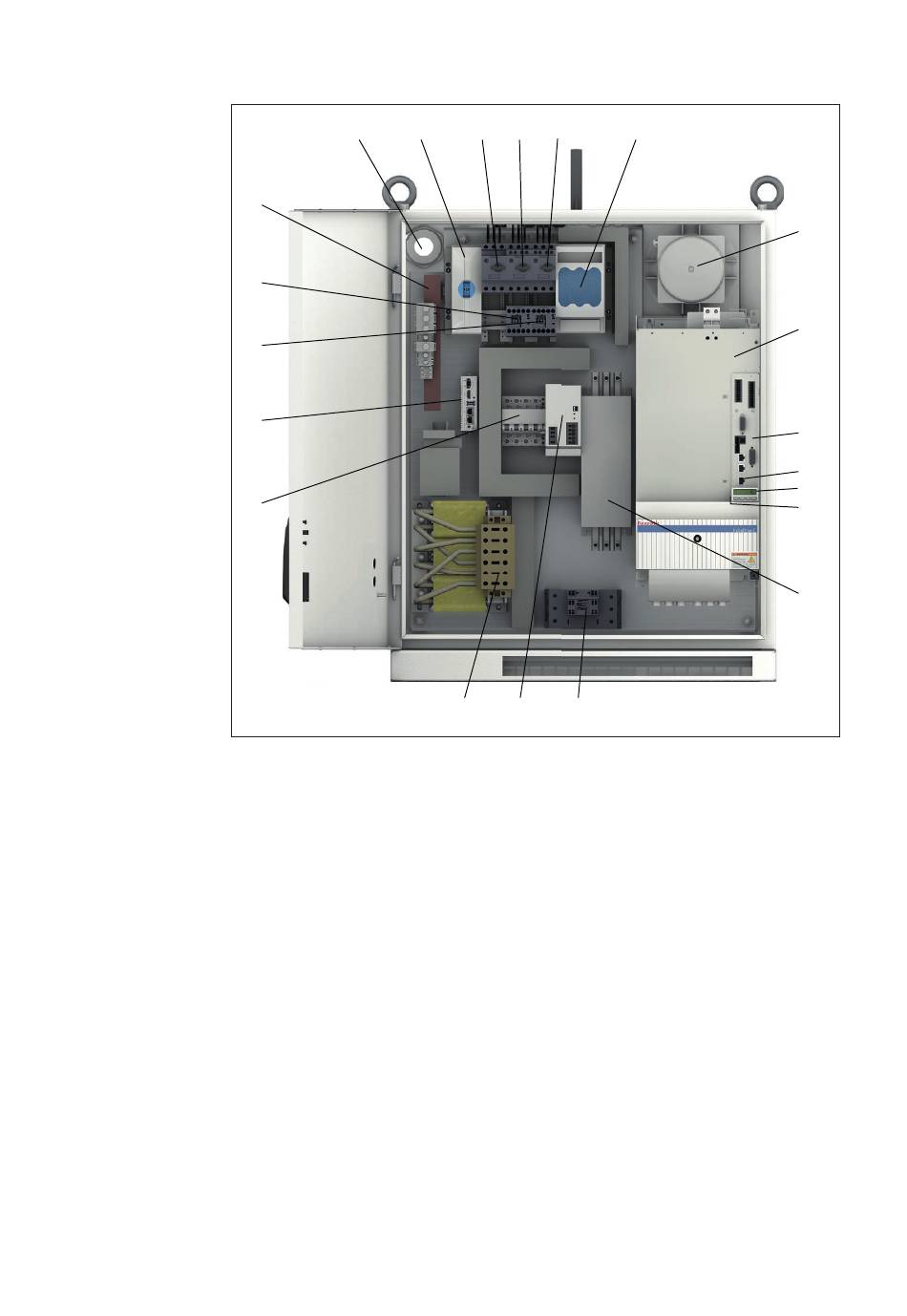

Abb. 7: Elektroschrank
1 24 V-Absicherungen
2 CytroConnect-Hardware
3 Schütz für Luftkühler
4 Schütz für Umwälzpumpe
5 Erdungsschiene
6 Kabeldurchführung Leistungs-
versorgung
7 Anschlussklemme Einspeisung
8 Sicherung für 24 V-Netzteil
9 Motorschutzschalter für Umwälz-
pumpe
10 Motorschutzschalter für Luftkühler
8 9 10
7
21 20 19
11 Leistungsabsicherung
12 Lüfter für Elektroschrank
13 Antriebsregelgerät Leistungsteil
14 Antriebsregelgerät Steuerteil
15 X26: Engineering Port
16 Antriebsregelgerät Bedienteil
17 Micro SD-Karte
18 Netzfilter
19 Leistungsschütz
20 24 V-Netzteil
21 Netzdrossel
11
12
13
14
15
16
17
18
