Die Applikationssoftware erweitert die Basis-Funktionalität der Firmware. Diese
besteht aus der Plattformsoftware IMC (Injection Molding Control) und einer
Erweiterung HPU (Hydraulic Power Unit).
Die folgende Abbildung zeigt die grobe Struktur der Applikationssoftware, welche
mittels der Soft-SPS-Funktion (MLD) der Antriebsregelgeräte-Firmware in das
Antriebsregelgerät eingebracht ist:

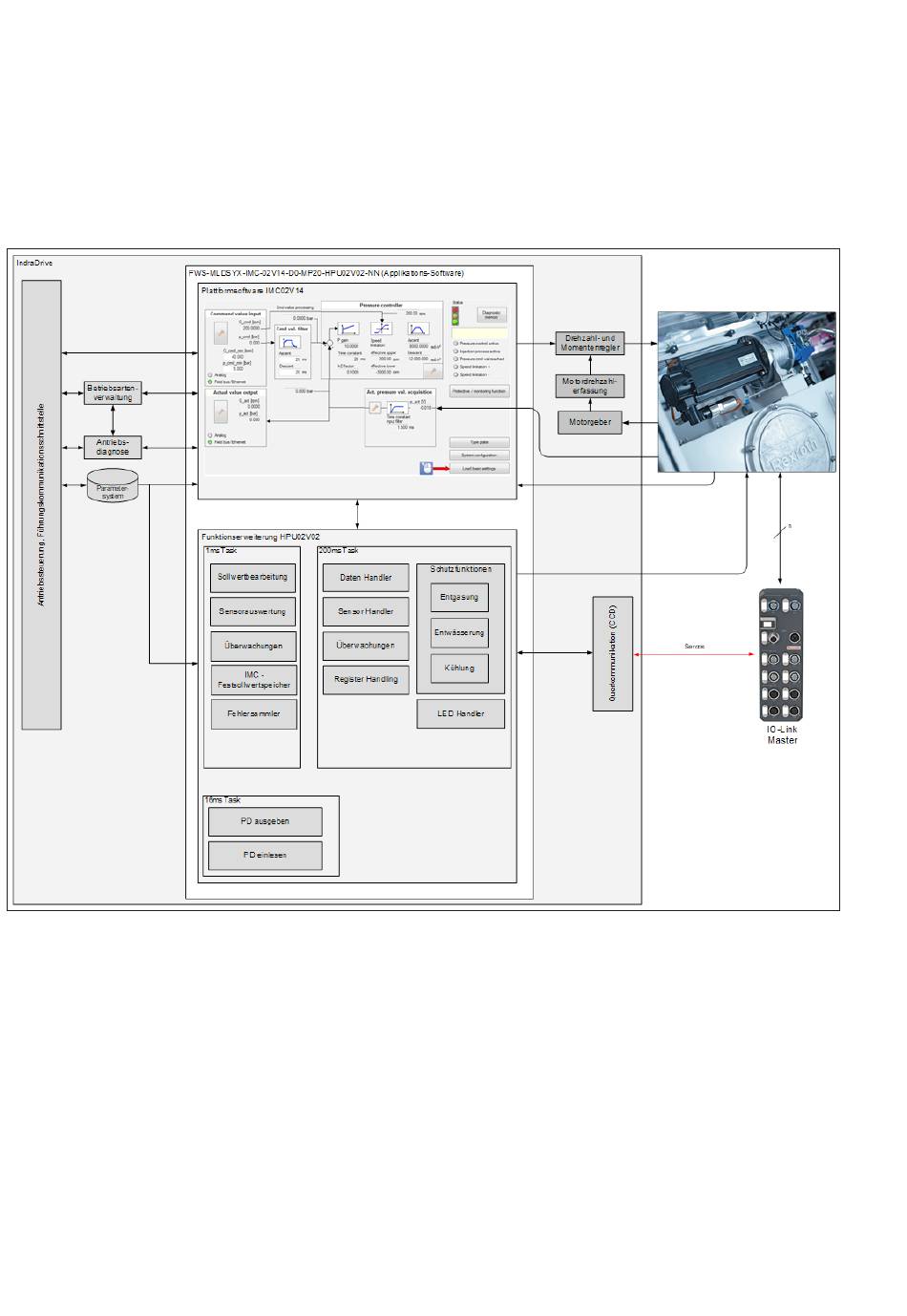

Abb. 3: Struktur der Applikationssoftware
Die Applikationssoftware stellt in Verbindung mit dem Antriebsregelgerät die
zentrale Steuereinheit dar. Ihre Hauptaufgabe ist die Steuerung und Regelung der
CytroBox, sowie dessen Diagnose.
Version der eingesetzten Applikationssoftware:
FWS-MLDSYX-IMC02VRS-D0-MP20-HPU02VRS-NN
In Verbindung mit dem PC-basierten Service- und Inbetriebnahme-Werkzeug
IndraWorks Ds können über die Service-Schnittstelle X26 (im Elektroschrank der
CytroBox) Einstell-, Prozess- und Diagnosedaten ein- bzw. ausgelesen, sowie
Software-Updates durchgeführt werden. Die Anbindung an den PC kann über ein
handelsübliches RJ45 Ethernet-Kabel ausgeführt werden.
