Antrieb mit Endstoppsignalen und absoluter Rückmeldung – PWM

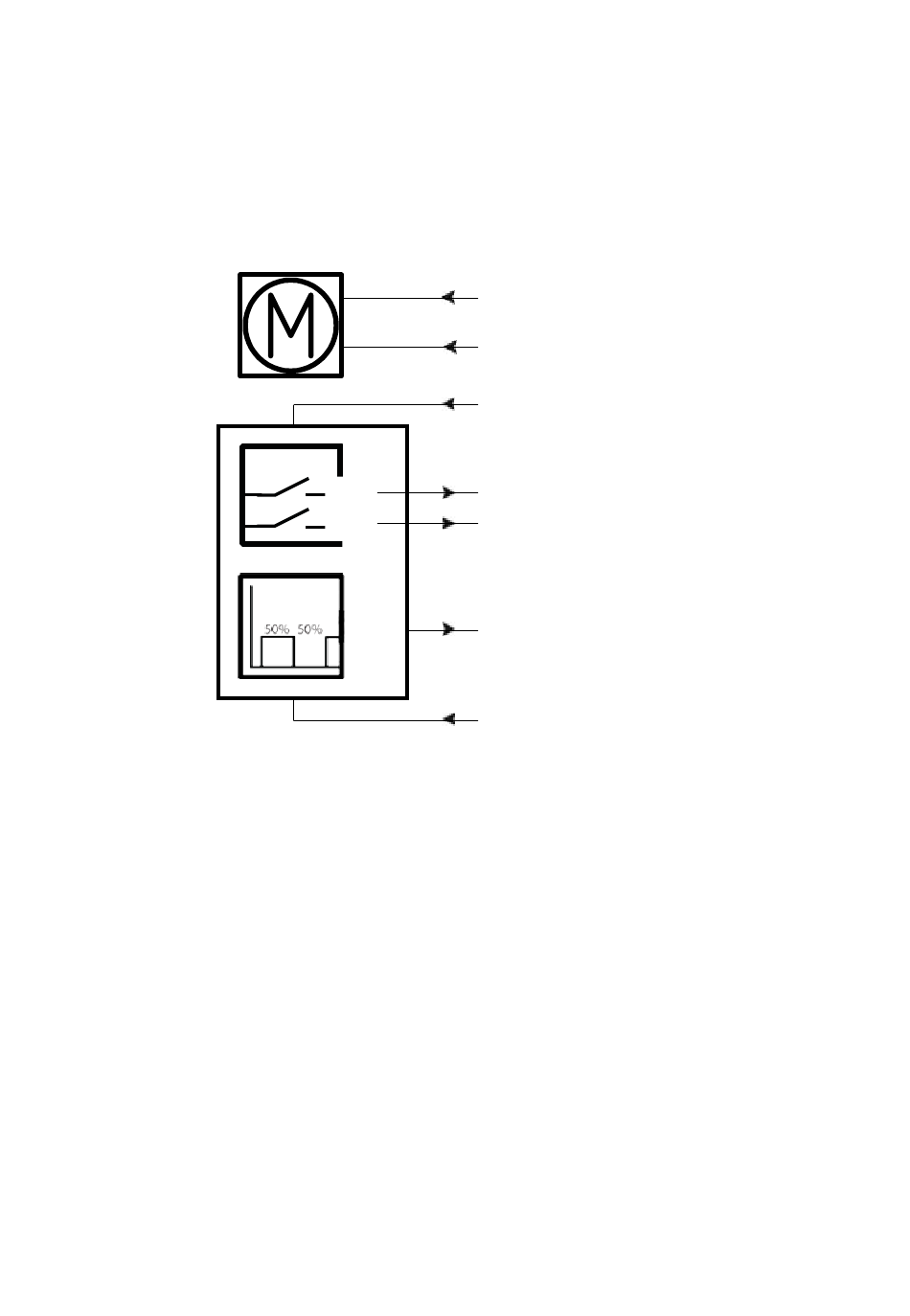

Anschlussdiagramm:
Abb. 12: 36xxxxx25/26xxxxxx
36xxxxxxxF00xx-xxxxxxxxxxxxxxx
*GELB/GRÜN: Endstoppsignale sind NICHT potenzialfrei.
Wenn Sie Endstoppsignale verwenden möchten, muss Strom am braunen, blauen, roten und schwarzen Kabel
anliegen, da andernfalls das Signal verloren geht.
BRAUN
BLAU
+
ROT
GELB*
IN
OUT
GRÜN*
PWM
VIOLETT
SCHWARZ
-
Seite 36 von 100
