Seite 1
TD4 Standard Montageanleitung LINAK.DE/HOMELINE LINAK.AT/HOMELINE...
Seite 2
2 | TD4 Standard Inhalt Vorwort ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Nutzungsbedingungen ���������������������������������������������������������������������������������������������������������������������������������������������4 Wichtige Sicherheitshinweise ������������������������������������������������������������������������������������������������������������������������������� 5 Allgemeine Sicherheitshinweise ������������������������������������������������������������������������������������������������������������������� 6 Vor der Installation, Deinstallation oder Fehlersuche ��������������������������������������������������������������������� 8 Vor der Inbetriebnahme �������������������������������������������������������������������������������������������������������������������������������������� 8 Während des Betriebs ������������������������������������������������������������������������������������������������������������������������������������������ 8 Verschiedenes ������������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Erklärungen ��������������������������������������������������������������������������������������������������������������������������������������������������������������������� 10 Original EU-Konformitätserklärung ����������������������������������������������������������������������������������������������������������...
Seite 3
Diese Montageanleitung richtet sich nicht an den Endverbraucher. Sie ist nur als Informationsquelle für den Geräte- oder Systemhersteller gedacht und beschreibt, wie Sie Ihre LINAK Elektronik installie- ren, benutzen und warten. Der Hersteller des Endprodukts ist dafür verantwortlich, eine Bedienungs- anleitung zur Verfügung zu stellen, in der relevante Sicherheitsinformationen aus dieser Anleitung an...
Seite 4
Wert darauf, genaue und aktuelle Informationen über seine Produkte zu veröf- ® fentlichen. Der Anwender ist jedoch dafür verantwortlich, die Eignung der LINAK Produkte für eine individuelle Anwendung zu bestimmen. Aufgrund der kontinuierlichen Entwicklung unterliegen die LINAK Produkte häufigen Modifikationen und Änderungen.
Seite 5
TD4 Standard | 5 Wichtige Sicherheitshinweise Eine sichere Benutzung des Systems ist nur möglich, wenn die Montageanleitung vollständig gelesen und die darin enthaltenen Anweisungen strikt befolgt werden. Die Nichtbeachtung von Anweisungen, die mit dem Symbol „HINWEIS“ gekennzeichnet sind, kann zu schweren Schäden an der Anlage oder einem ihrer Bestandteile führen.
Seite 6
6 | TD4 Standard Allgemeine Sicherheitshinweise Eine sichere Nutzung des Systems ist nur möglich, wenn die Montageanleitung vollständig gelesen und die darin enthaltenen Hinweise strikt beachtet werden. Die Nichtbeachtung von Anweisungen, die mit dem Symbol „HINWEIS“ gekennzeichnet sind, kann zu schweren Schäden an der Anlage oder einer ihrer Komponenten führen.
Seite 7
TD4 Standard | 7 Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unter- liegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störun- gen verursachen, und (2) Dieses Gerät muss alle empfangenen Inter- ferenzen akzeptieren, einschließlich Inter- ferenzen, die einen unerwünschten Betrieb...
Seite 8
8 | TD4 Standard Vor der Installation, Deinstallation oder Fehlersuche ■ Stoppen Sie den TD4 Standard. ■ Trennen Sie die Stromzufuhr. ■ Entlasten Sie den TD4 von jeglichen Lasten, die sich während der Arbeiten lösen können. Vor der Inbetriebnahme ■ Vergewissern Sie sich, dass das System gemäß den Anweisungen in dieser Montageanleitung ins- talliert wurde.
Seite 9
TD4 Standard | 9 Nur für EU-Märkte Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Seite 10
EU DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares under our sole responsibility that the LINAK dual actuator system TWINDRIVE ® for use in adjustable beds: With main component (mark with CE) that are model: TDA and TDB (with item number;...
Seite 11
LINAK A/S Smedevænget 8 DK - 6430 Nordborg Hiermit erklären wir in alleiniger Verantwortung, dass das LINAK Dual-Antriebssystem TWINDRIVE® für den Einsatz in verstellbaren Betten geeignet ist: Mit Hauptbestandteil (Kennzeichnung mit CE), Typ: TDA und TDB (mit Artikelnummer; TDa0b000Bccdd00, TDa1b000Bccdd00 (wobei a die Spindelsteigung beschreibt;...
Seite 12
UK DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares under our sole responsibility that the LINAK dual actuator system TWINDRIVE ® for use in adjustable beds: With main component (mark with UKCA) that are model: TDA and TDB (with item number;...
Seite 13
UK-Konformitätserklärung – Übersetzung ins Deutsche UK-KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg Hiermit erklären wir in alleiniger Verantwortung, dass das LINAK Dual-Antriebssystem TWINDRIVE für den Einsatz ® in verstellbaren Betten geeignet ist: Mit Hauptkomponente (Kennzeichnung mit UKCA), Typ: TDA und TDB (mit Artikelnummer;...
Seite 14
DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY 2006/42/EC ANNEX II B LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK HOMELINE® products as characterized by the following models and types: Control Boxes CB9H, CBH Advanced, CBH Basic Linear Actuators...
Seite 15
ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE 2006/42/EC ANHANG II B LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK HOMELINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CB9H, CBH Advanced, CBH Basic...
Seite 16

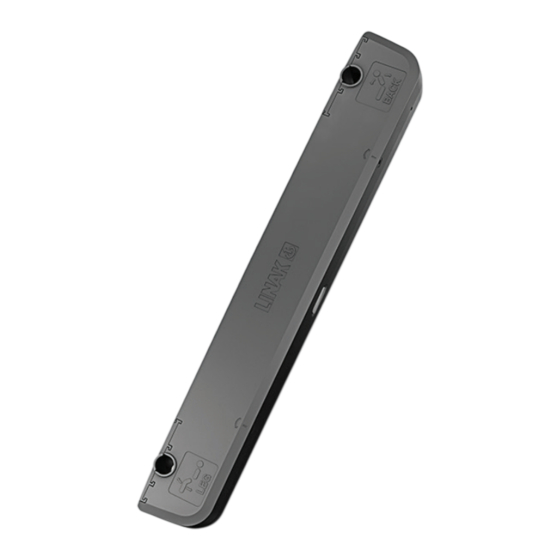

Bei diesem System handelt es sich um ein TWINDRIVE System, das für Komfortbetten und für den Innenbereich in Privathaushalten entwickelt wurde. Gewährleistung Dieses HOMELINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen des LINAK HO- MELINE Gewährleistungspapiers, das auf der LINAK Website verfügbar ist: www.linak.de/gewaehrleis- tung�...
Seite 17
TD4 Standard | 17 Einbau Montage des TWINDRIVE 1� Setzen Sie die TWINDRIVE Einheit in die Halterung am Bett. 2� Schieben Sie jede Verschlussvorrichtung auf und drücken Sie sie in die richtige Position. WICHTIG: Vergewissern Sie sich, dass die Verschlussvorrichtungen in Position sind, bevor Sie den TWIN- DRIVE benutzen.
Seite 18
18 | TD4 Standard Kabelzugentlastung Verwenden Sie die Kabelzugentlastung am TWINDRIVE Standard. Durch die Verwendung der Entlastung verhindern Sie, dass der Stecker des Netzkabels aus dem TWINDRIVE gezogen wird und es zu einer Fehlfunktion kommt. Je nach Dicke des Kabels können Sie wählen, ob Sie das Kabel durch alle drei Entlastungen...
Seite 19
2� Der TWINDRIVE befindet sich 3 Minuten lang im Kopplungsmodus und die Unterbettleuchte blinkt, um dies anzuzeigen. 3� Drücken Sie die beiden oberen Tasten der LINAK Handbedienung gleichzeitig. Das Unterbettlicht blinkt einmal lang, um anzuzeigen, dass die Handbedienung und der TWINDRIVE gekoppelt sind.
Seite 20
20 | TD4 Standard Kopplung Ihres Smartphones oder Tablets 1� Aktivieren Sie Bluetooth auf Ihrem Smartphone/Tablet. ® 2� Öffnen Sie die Bed Control App. 3� Schließen Sie den TWINDRIVE Standard über das Netzkabel an das Stromnetz an. 4� Der TWINDRIVE befindet sich drei Minuten lang im Kopplungsmodus und das Licht unter dem Bett blinkt, um dies anzuzeigen.
Seite 21
TD4 Standard | 21 Spätere Kopplung eines anderen Geräts Es ist möglich, später eine weitere Fernbedienung oder ein anderes Smartphone/Tablet mit dem TWINDRIVE zu verbinden. 1� Trennen Sie den TWINDRIVE Standard vom Netz. 2� Warten Sie 2 Minuten. 3� Schließen Sie den TWINDRIVE wieder an das Stromnetz an, um den Kopplungsmodus wieder- herzustellen.
Seite 22
22 | TD4 Standard Entkopplung eines TWINDRIVE 1� Versetzen Sie den TWINDRIVE, den Sie weiterhin koppeln möchten, in den Kopplungsmodus und koppeln Sie die Handbedienung. 2� Drücken Sie eine Taste auf der Handbedienung und der Kopplungsmodus wird beendet. 3� Die Verbindung zwischen dem anderen TWINDRIVE und der Handbedienung wird nun ge- löscht.
Seite 23
TD4 Standard | 23 Drehhalterung Montagehinweise und Paralleltoleranz Wenn das Bett waagerecht positioniert ist (Ausgangsposition): 581±1 50,5±0,5 480±1 Der Durchmesser der Achse muss 25,2 mm +0,3 mm/-0,2 mm...
Seite 24
24 | TD4 Standard Anweisungen zum Schweißen Keine Halterung oder Schweißung außerhalb dieses Bereichs 52° von der vertikalen Achse Die Abmessung der Drehhalterung einschließlich Schweißung darf 38 mm nicht überschreiten. Um den korrekten Drehwinkel der Kopfstütze und der Fußstütze zu erhalten, ist es wichtig, dass die Drehvorrichtung entsprechend den oberen Anweisungen montiert und verschweißt wird.
Seite 25
Weitere Informationen zur LINAK Gewährleistung finden Sie auf der LINAK Website www.linak.de/ gewaehrleistung. Entsorgung von LINAK Produkten Da LINAK Kunden uns oft fragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Leitfaden erstellt, der eine Einteilung in verschiedene Abfallgruppen für Recycling oder Verbrennung ermöglicht. Leitfaden Wir empfehlen, unsere Produkte so weit wie möglich zu zerlegen und in verschiedene Abfallgruppen...
Seite 26
LINAK Produktes, definiert als Hardware, Software, technische Beratung, etc. in Verbindung mit einer bestehenden oder neuen Kundenanwendung zu definieren. LINAK Produkte, wie oben definiert, sind für eine Vielzahl von Anwendungen in den Bereichen Me- dizin, Möbel, Schreibtische und Industrie einsetzbar. Dennoch kann LINAK nicht alle Bedingungen kennen, unter denen LINAK Produkte installiert, verwendet und betrieben werden, da jede einzelne Anwendung einzigartig ist.
Seite 28
LINAK behält sich das Recht vor, den Verkauf von Produkten einzustellen, für eine bestimmte Anwendung zu prüfen. die auf der Website, in Katalogen oder in anderen schriftlichen Unterlagen, die von LINAK, Die Produkte von LINAK werden ständig weiterentwickelt und können jederzeit modi- LINAK Niederlassungen oder LINAK Partnern erstellt und produziert wurden, aufgeführt...
