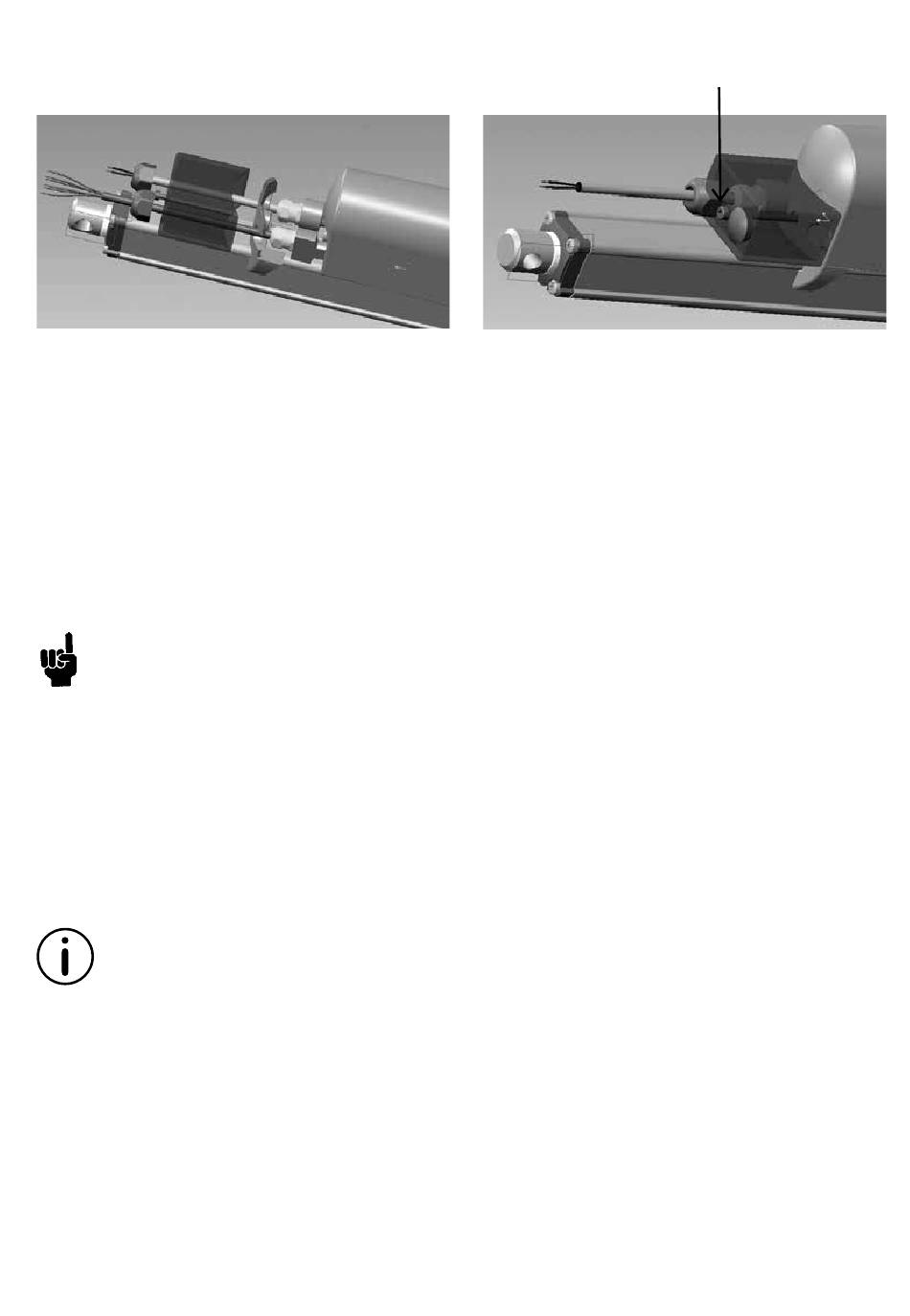

Verkabelung mit Kabelabdeckung
1. Schrauben Sie die Abdeckung ab
und entfernen Sie die entspre-
chenden Blindstopfen.
Anmerkung: Wenn Sie die Kabel an einem LINAK Aktuator tauschen, müssen Sie darauf achten, dass die
Stecker und Pins nicht beschädigt werden. Vergewissern Sie sich, dass die Kabel in die richtige Buchse
eingesteckt und fest sind, bevor die Abdeckung montiert wird.
Bitte beachten Sie, dass, wenn die Kabel mehr als dreimal montiert und demontiert wurden, die Stifte
beschädigt sein können. In diesem Fall empfehlen wir, die Kabel auszutauschen und zu vernichten.
Beachten Sie, dass das Kabel nicht zum Tragen des Aktuators genutzt wird.
Wir empfehlen als Vorsichtsmaßnahme die Kabelverbindung so zu konstruieren, dass sich das Kabelen-
de innerhalb eines geschlossenen und geschützten Bereichs befindet, um die hohe IP-Schutzklasse zu
gewährleisten.
Leitungskabel für einen Aktuator LA36 IECEx/ATEX müssen bei Bedarf separat bestellt
werden.
Zur Bestellung eines Leitungskabel-Kits wählen Sie bitte eine der folgenden Artikelnummern:
Artikelnummer 0368536-00
(kompatibel mit einem Kabel)
Das Kit enthält:
1 Kabelabdeckung
1 Stopfbuchse: M20 x 1,5 (für 3/8" Leitung)
1 Schraube: DIN 912 M5 x 65
1 Blindstopfen: M20 x 1,5
2. Stecken Sie das Versorgungs-
und/oder Signalkabel ein.
Artikelnummer 0368535-00
(kompatibel mit zwei Kabeln)
Das Kit enthält:
1 Kabelabdeckung
2 Stopfbuchsen: M20 x 1,5 (für 3/8" Leitung)
1 Schraube: DIN 912 M5 x 65
Seite 13 von 100
© 2020 LINAK A/S
TORX 25IP
3. Schieben Sie die Abdeckung
auf den Antrieb.
Das Drehmoment der Schrau-
be für die Abdeckung beträgt
3,5 Nm +/- 0,3 Nm.
TORX 25IP
