Antrieb ohne Rückmeldung

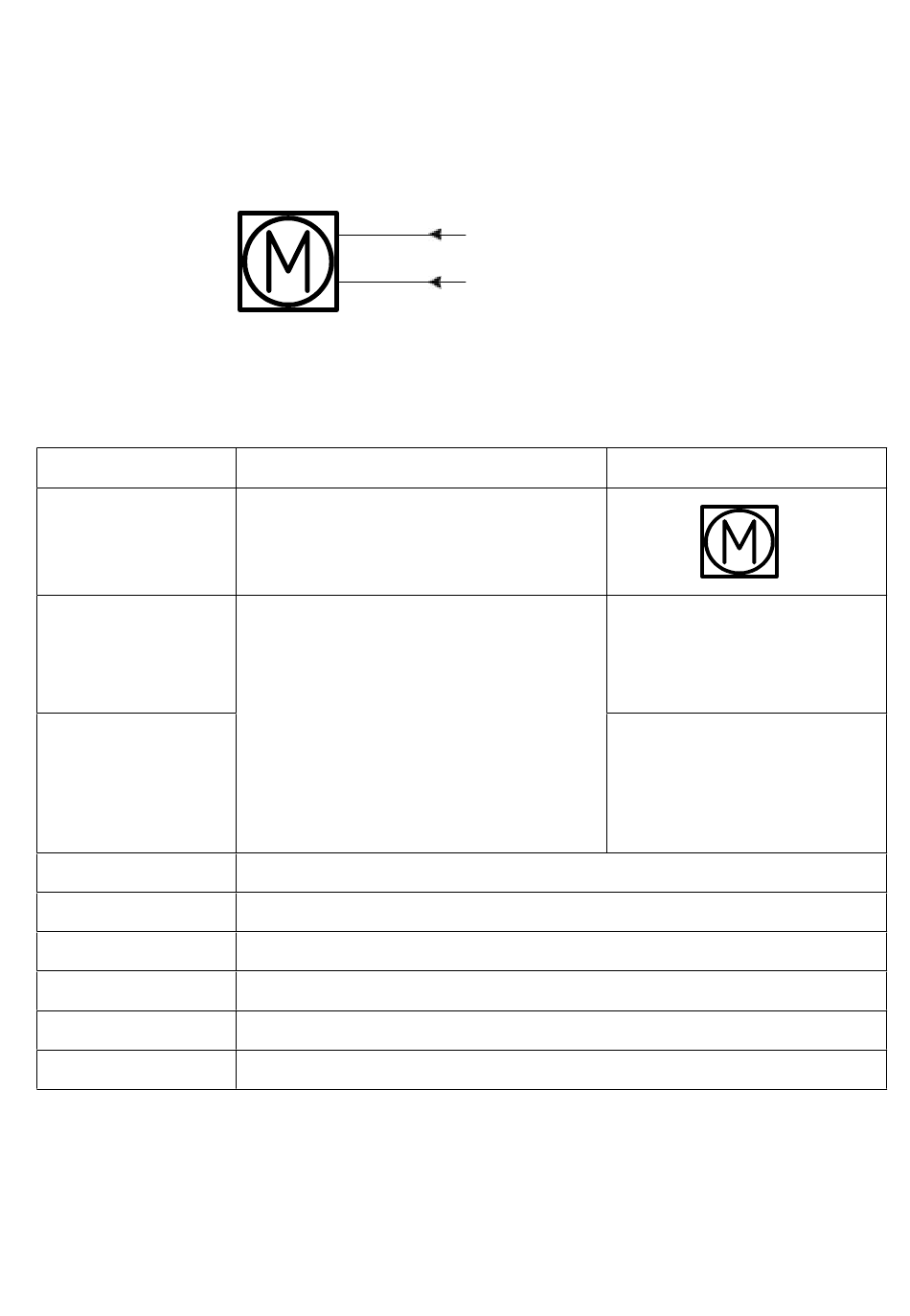

Anschlussdiagramm:
Abb. 1: 36xxxxx00/10xxxxxx
36xxxxxxx000xx-xxxxxxxxxxxxxxx
I/O Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Rot
Schwarz
Grün
Gelb
Violett
Weiß
Spezifikation
Permanentmagnet DC Motor
Siehe Anschlussdiagramm,
Abb. 1 oben
12, 24, 36 oder 48 V DC (+/-)
12 V DC ±20 %
24 V DC ±10 %
36 V DC ±10 %
48 V DC ±10 %
Unter normalen Bedingungen:
12 V, max. 26 A abhängig von der Last
24 V, max. 13 A abhängig von der Last
36 V, max. 10 A abhängig von der Last
48 V, max. 6,5 A abhängig von der Last
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
Seite 15 von 100
© 2020 LINAK A/S
BRAUN
BLAU
Kommentare
Zum Ausfahren des Antriebs:
Braun an Pluspol anschließen
Zum Einfahren des Antriebs
Braun an Minuspol anschließen
Zum Ausfahren des Antriebs:
Blau an Minuspol anschließen
Zum Einfahren des Antriebs:
Blau an Pluspol anschließen
