IC Basic

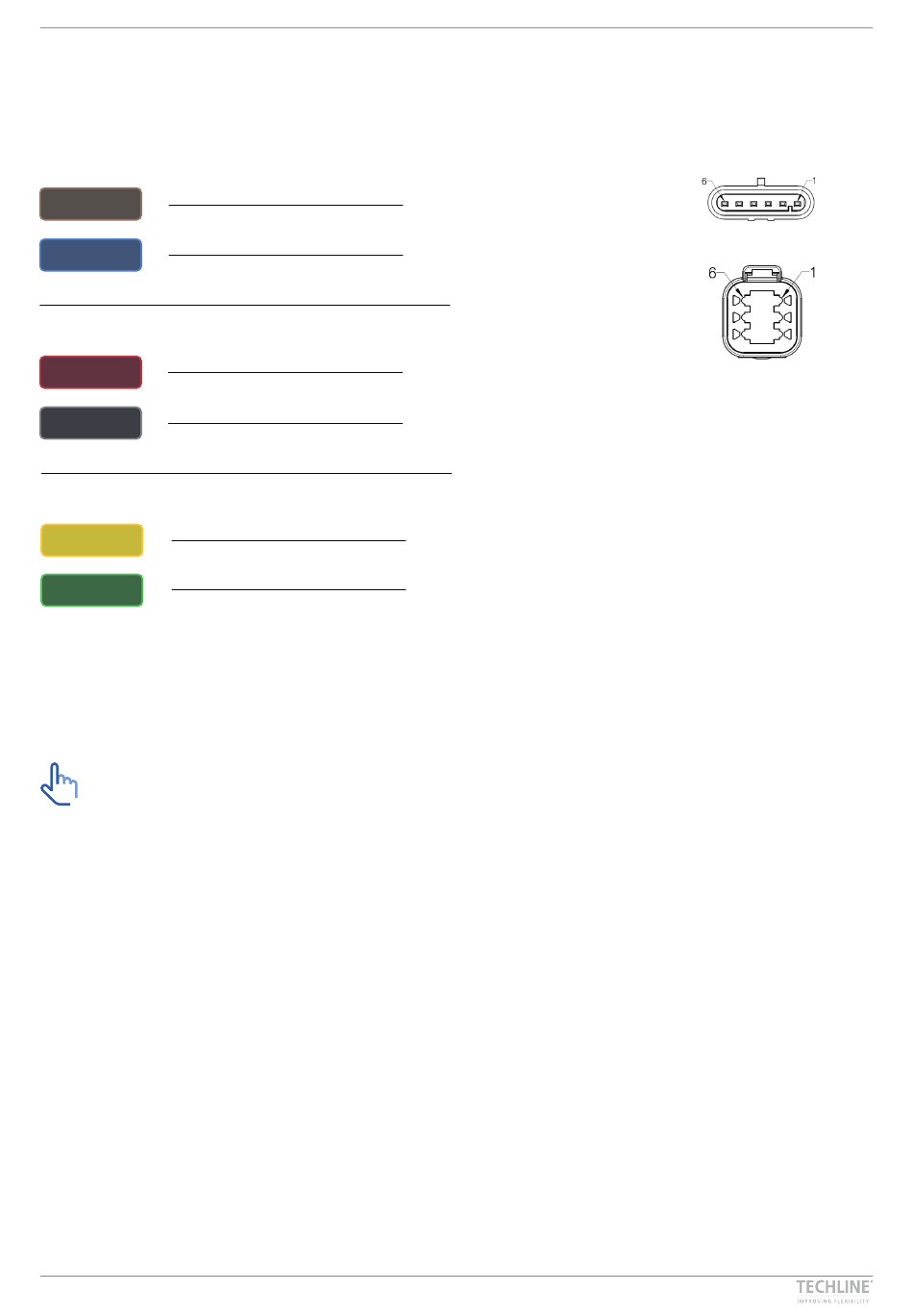

Anschlussdiagramm

Anwendbar für: LA14 und LA25
Strom
12/24 V DC
BRAUN
GND
BLAU
Steuerung
Fährt den Aktuator aus
ROT
Fährt den Aktuator ein
SCHWARZ
Rückmeldung
Endstopp erreicht einwärts
GELB
Endstopp erreicht auswärts
GRÜN
Bitte beachten Sie, dass der Antrieb beschädigt werden kann, wenn die Stromversorgung nicht
ordnungsgemäß angeschlossen ist!
Integrierte Steuerung | 5
2
1
4
3
5
6
AMP
Deutsch
