Parallelantriebe - Linak TECHLINE LA36 Montageanleitung

Parallelantriebe

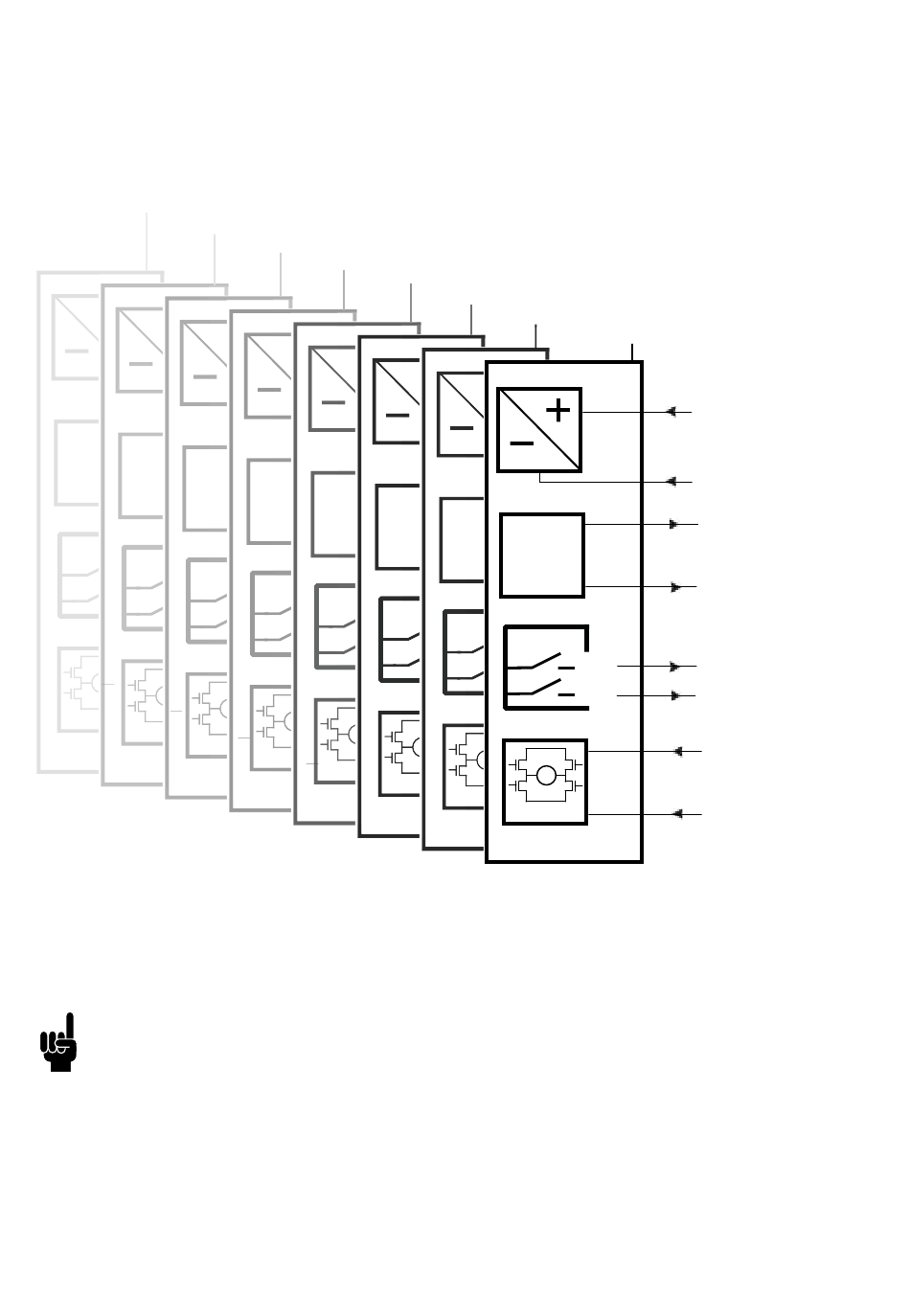

Anschlussdiagramm:
Abb. 15: 36xxxxx9xxxxxxx
36xxxxxxxx03xx-xxxxxxxxxxxxxxx
Aktuator 8
Aktuator 7
Kommuni-
kation
Kommuni-
kation
Kommuni-
kation
IN
IN
OUT
OUT
M
M
H-Brücke
H-Brücke
• Bitte beachten Sie, dass wenn der Stromanschluss nicht korrekt verbunden ist, der Aktuator beschädigt
werden kann!
• Die grünen und gelben Drähte von parallel angeschlossenen Antriebe dürfen NICHT miteinander ver-
bunden werden. (Siehe I/O Werte für Endstopp auf Seite 18).
Aktuator 6
Aktuator 5
Aktuator 4
Kommuni-
kation
Kommuni-
kation
IN
IN
OUT
OUT
M
M
M
H-Brücke
H-Brücke
H-Brücke
Aktuator 3
Aktuator 2
Kommuni-
kation
Kommuni-
kation
Kommuni-
kation
IN
IN
IN
OUT
OUT
OUT
M
M
M
H-Brücke
H-Brücke
H-Brücke
Seite 49 von 100
© 2020 LINAK A/S
Aktuator 1
BRAUN
BLAU
VIOLETT
WEISS
GELB
IN
OUT GRÜN
SCHWARZ
NACH INNEN
ROT
NACH AUSSEN
12/24 VDC
