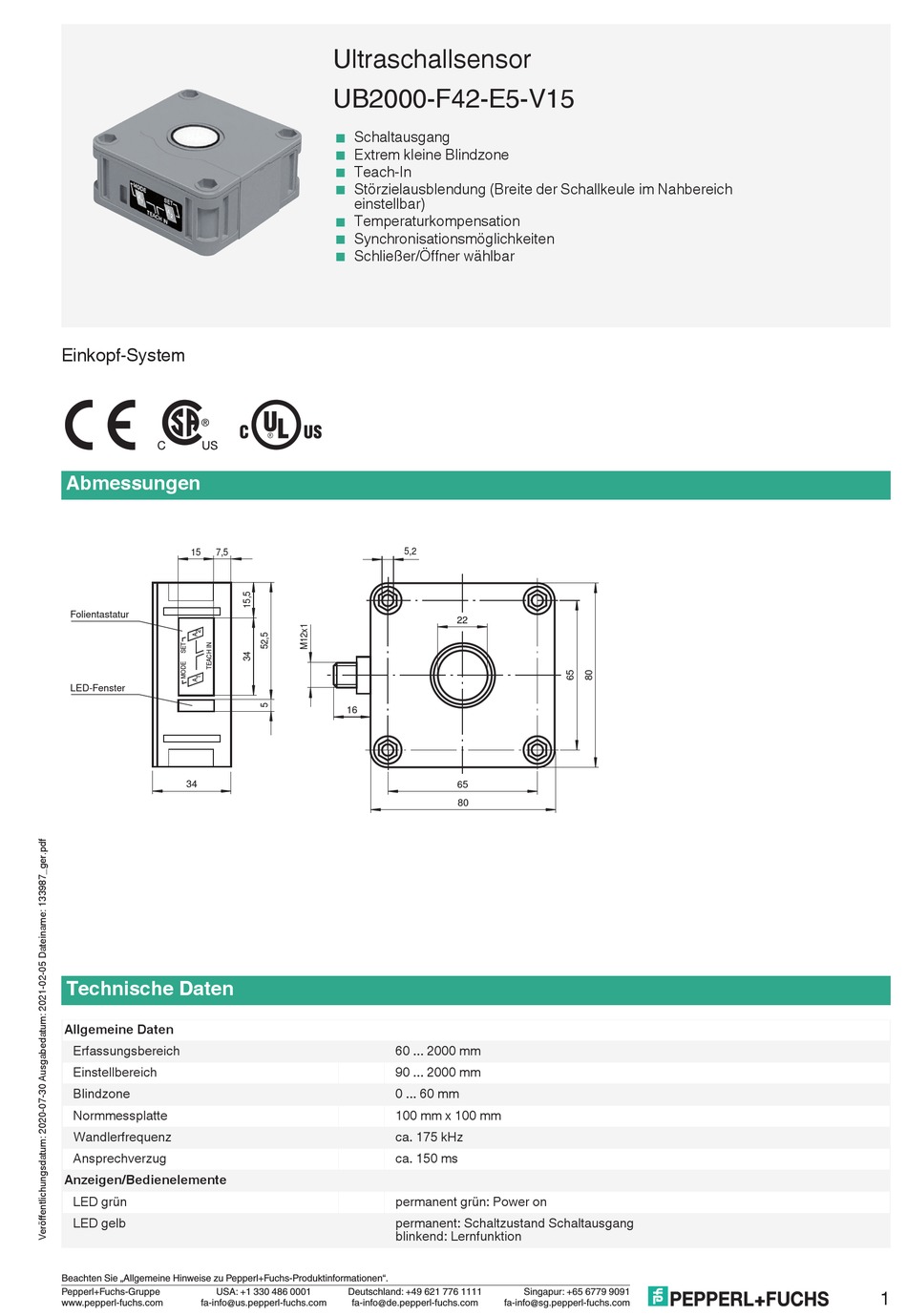

Ultraschallsensor
UB2000-F42-E5-V15
<
Schaltausgang
<
Extrem kleine Blindzone
<
Teach-In
<
Störzielausblendung (Breite der Schallkeule im Nahbereich
einstellbar)
<
Temperaturkompensation
<
Synchronisationsmöglichkeiten
<
Schließer/Öffner wählbar
5,2
22
16
65
80
60 ... 2000 mm
90 ... 2000 mm
0 ... 60 mm
100 mm x 100 mm
ca. 175 kHz
ca. 150 ms
permanent grün: Power on
permanent: Schaltzustand Schaltausgang
blinkend: Lernfunktion
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
Singapur: +65 6779 9091
