Einstellen
RFID-Kanäle – Parameterdaten
Schreib-Lese-Köpfe manuell über das Turck Service Tool adressieren
Zur Adressierung der Schreib-Lese-Köpfe im HF-Busmodus über das Turck Service Tool ist
folgendes Zubehör erforderlich. Das Zubehör ist nicht im Lieferumfang enthalten und muss
separat bestellt werden.
Schnittstellenkonverter STW-RS485-USB (Ident-No. 7030354)
n
Steckernetzteil STW-RS485-USB-PS (Ident-No. 7030355)
n
„
Schreib-Lese-Kopf über eine geeignete Verbindungsleitung (z. B. RK4.5T-2/S2500) gemäß
der folgenden Farbbelegung an den Schnittstellenkonverter anschließen:
STW-RS485-USB
VCC
GND
RS485-A
RS485-B
„
USB-Kabel an den Schnittstellenkonverter anschließen (USB1.1 Typ B).
„
Das offene Ende des USB-Kabels an einen freien USB-Port am PC anschließen
(USB1.1 Typ A).
„
Am Schnittstellenkonverter die seitlichen Schalter für die Terminierung auf [ON] stellen.
„
Schnittstellenkonverter über das Steckernetzteil STW... mit einer Stromquelle verbinden.
HF-Schreib-Lese-Kopf
z. B. TN-CK40-H1147/C53

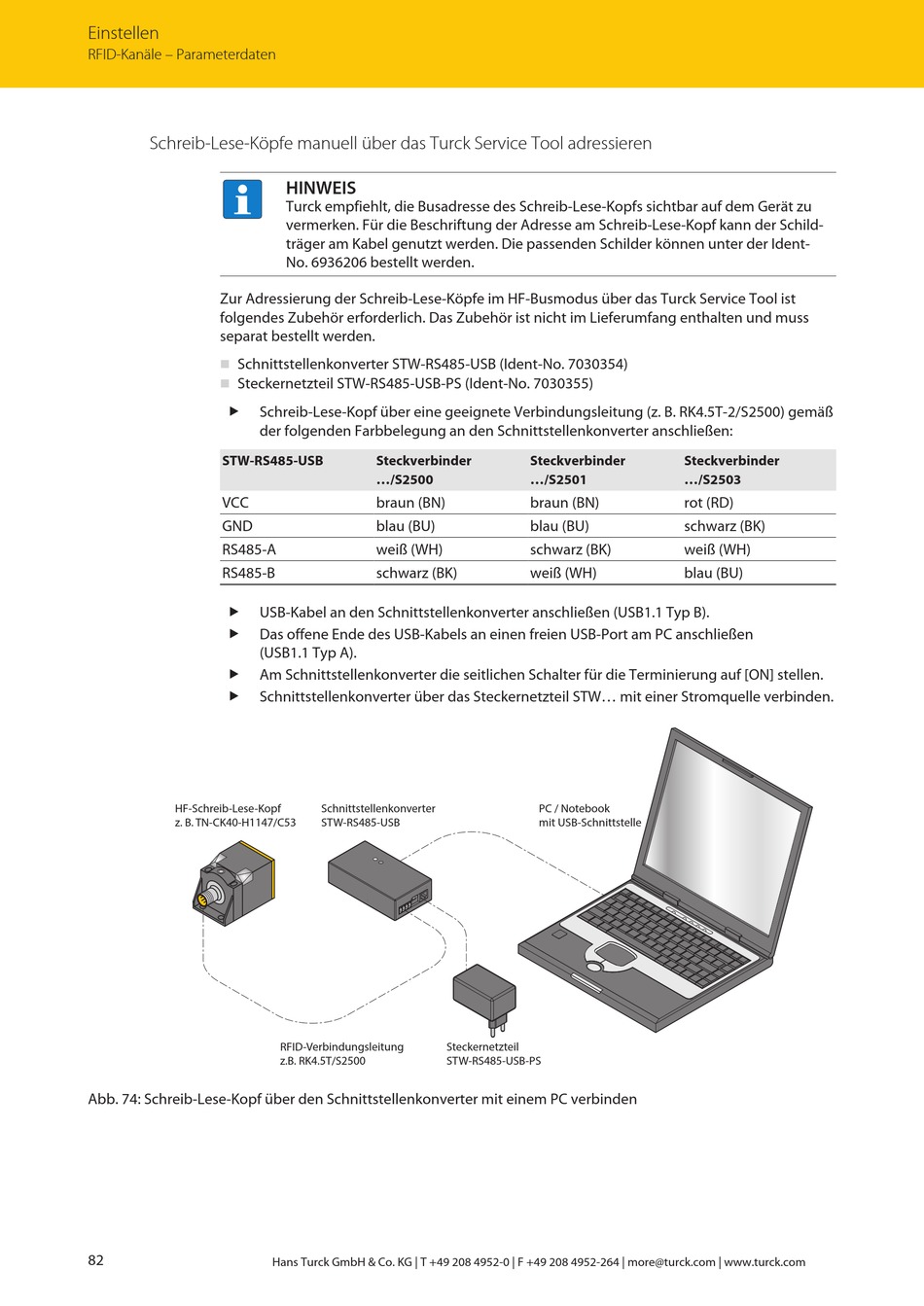

Abb. 74: Schreib-Lese-Kopf über den Schnittstellenkonverter mit einem PC verbinden
82
HINWEIS
Turck empfiehlt, die Busadresse des Schreib-Lese-Kopfs sichtbar auf dem Gerät zu
vermerken. Für die Beschriftung der Adresse am Schreib-Lese-Kopf kann der Schild-
träger am Kabel genutzt werden. Die passenden Schilder können unter der Ident-
No. 6936206 bestellt werden.
Steckverbinder
.../S2500
braun (BN)
blau (BU)
weiß (WH)
schwarz (BK)
Schnittstellenkonverter
STW-RS485-USB
RFID-Verbindungsleitung
Steckernetzteil
z.B. RK4.5T/S2500
STW-RS485-USB-PS
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Steckverbinder
Steckverbinder
.../S2501
.../S2503
braun (BN)
rot (RD)
blau (BU)
schwarz (BK)
schwarz (BK)
weiß (WH)
weiß (WH)
blau (BU)
PC / Notebook
mit USB-Schnittstelle
