Betriebsart HF-Busmodus
Im HF-Busmodus können bis zu 32 busfähige Schreib-Lese-Köpfe pro RFID-Kanal an das RFID-
Modul angeschlossen werden. Je nach Anzahl und Stromverbrauch der angeschlossenen
Schreib-Lese-Köpfe ist eine zusätzliche Spannungsversorgung erforderlich. Um den Bedarf ei-
ner zusätzlichen Spannungsversorgung zu ermitteln, muss eine Leistungsbetrachtung der an-
geschlossenen Schreib-Lese-Köpfe durchgeführt werden. Für die Leistungsberechnung der
Schreib-Lese-Köpfe steht unter
Jeder angeschlossene Schreib-Lese-Kopf liefert im HF-Busmodus ein „Tag Present". Der HF-Bus-
modus ist für statische Applikationen und langsame dynamische Applikationen geeignet, weil
ein Befehl standardmäßig nur durch jeweils einen Schreib-Lese-Kopf bearbeitet werden kann.
Im HF-Continuous-Busmodus wird ein Befehl an allen Schreib-Lese-Köpfen in einer Bus-Topolo-
gie gleichzeitig ausgeführt. Die erfassten Daten werden im Ringspeicher des Moduls abgelegt.

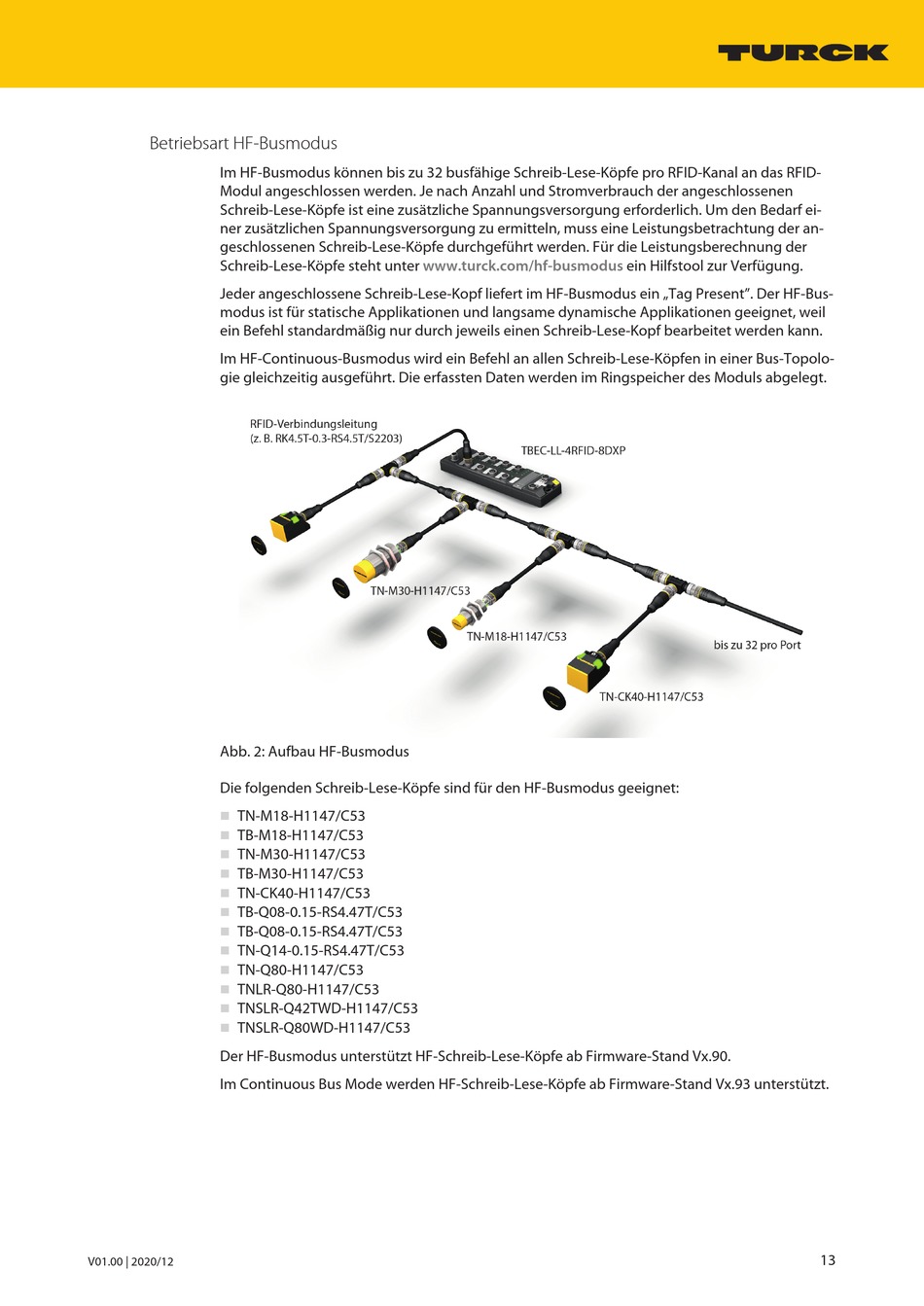

Abb. 2: Aufbau HF-Busmodus
Die folgenden Schreib-Lese-Köpfe sind für den HF-Busmodus geeignet:
TN-M18-H1147/C53
n
TB-M18-H1147/C53
n
TN-M30-H1147/C53
n
n
TB-M30-H1147/C53
TN-CK40-H1147/C53
n
TB-Q08-0.15-RS4.47T/C53
n
TB-Q08-0.15-RS4.47T/C53
n
TN-Q14-0.15-RS4.47T/C53
n
TN-Q80-H1147/C53
n
TNLR-Q80-H1147/C53
n
TNSLR-Q42TWD-H1147/C53
n
TNSLR-Q80WD-H1147/C53
n
Der HF-Busmodus unterstützt HF-Schreib-Lese-Köpfe ab Firmware-Stand Vx.90.
Im Continuous Bus Mode werden HF-Schreib-Lese-Köpfe ab Firmware-Stand Vx.93 unterstützt.
V01.00 | 2020/12
www.turck.com/hf-busmodus
ein Hilfstool zur Verfügung.
13
