Einstellen
RFID-Kanäle – Übersicht der Befehle

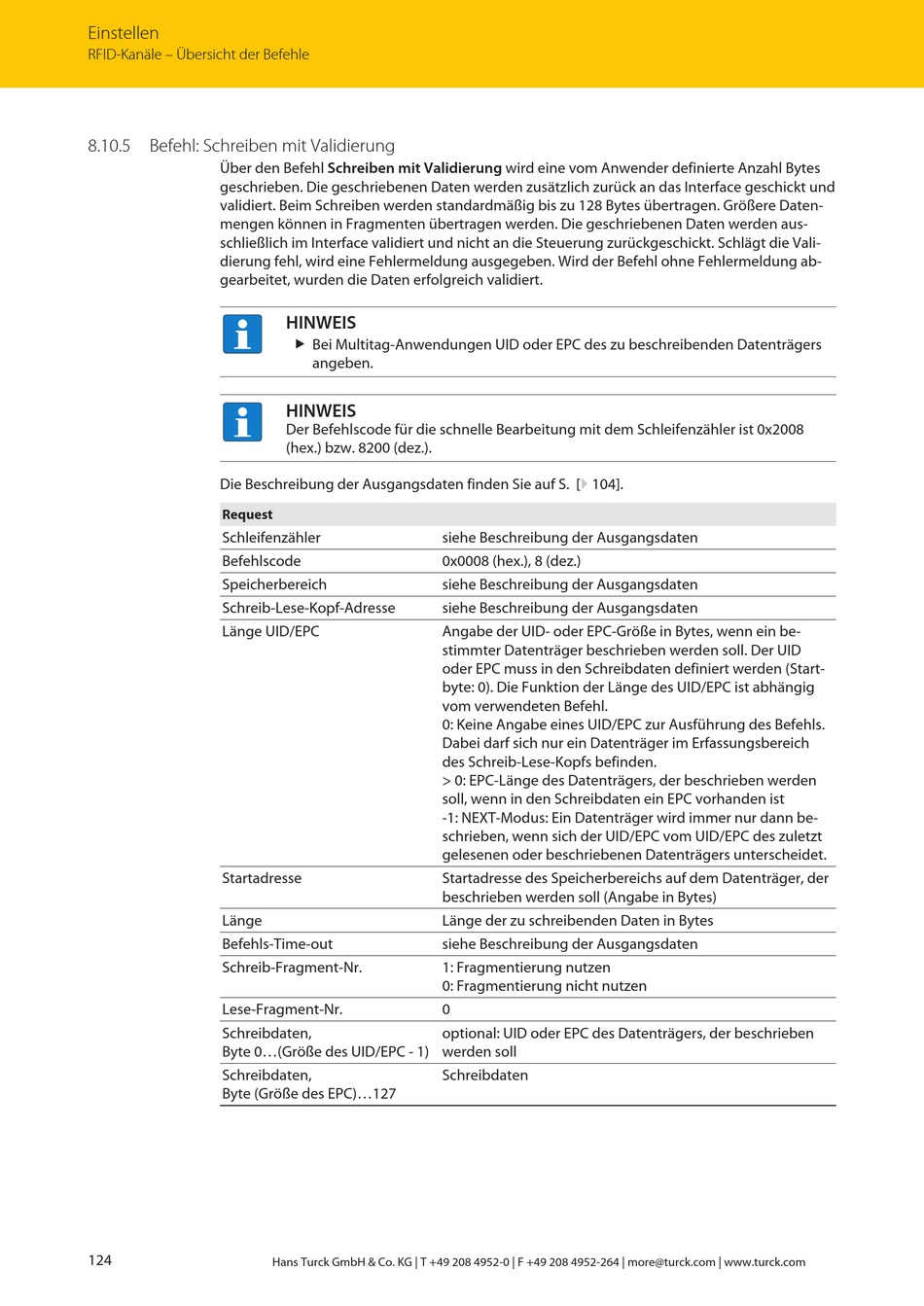

8.10.5 Befehl: Schreiben mit Validierung
Über den Befehl Schreiben mit Validierung wird eine vom Anwender definierte Anzahl Bytes
geschrieben. Die geschriebenen Daten werden zusätzlich zurück an das Interface geschickt und
validiert. Beim Schreiben werden standardmäßig bis zu 128 Bytes übertragen. Größere Daten-
mengen können in Fragmenten übertragen werden. Die geschriebenen Daten werden aus-
schließlich im Interface validiert und nicht an die Steuerung zurückgeschickt. Schlägt die Vali-
dierung fehl, wird eine Fehlermeldung ausgegeben. Wird der Befehl ohne Fehlermeldung ab-
gearbeitet, wurden die Daten erfolgreich validiert.
Die Beschreibung der Ausgangsdaten finden Sie auf S. [} 104].
Request
Schleifenzähler
Befehlscode
Speicherbereich
Schreib-Lese-Kopf-Adresse
Länge UID/EPC
Startadresse
Länge
Befehls-Time-out
Schreib-Fragment-Nr.
Lese-Fragment-Nr.
Schreibdaten,
Byte 0...(Größe des UID/EPC - 1)
Schreibdaten,
Byte (Größe des EPC)...127
124
HINWEIS
„ Bei Multitag-Anwendungen UID oder EPC des zu beschreibenden Datenträgers
angeben.
HINWEIS
Der Befehlscode für die schnelle Bearbeitung mit dem Schleifenzähler ist 0x2008
(hex.) bzw. 8200 (dez.).
siehe Beschreibung der Ausgangsdaten
0x0008 (hex.), 8 (dez.)
siehe Beschreibung der Ausgangsdaten
siehe Beschreibung der Ausgangsdaten
Angabe der UID- oder EPC-Größe in Bytes, wenn ein be-
stimmter Datenträger beschrieben werden soll. Der UID
oder EPC muss in den Schreibdaten definiert werden (Start-
byte: 0). Die Funktion der Länge des UID/EPC ist abhängig
vom verwendeten Befehl.
0: Keine Angabe eines UID/EPC zur Ausführung des Befehls.
Dabei darf sich nur ein Datenträger im Erfassungsbereich
des Schreib-Lese-Kopfs befinden.
> 0: EPC-Länge des Datenträgers, der beschrieben werden
soll, wenn in den Schreibdaten ein EPC vorhanden ist
-1: NEXT-Modus: Ein Datenträger wird immer nur dann be-
schrieben, wenn sich der UID/EPC vom UID/EPC des zuletzt
gelesenen oder beschriebenen Datenträgers unterscheidet.
Startadresse des Speicherbereichs auf dem Datenträger, der
beschrieben werden soll (Angabe in Bytes)
Länge der zu schreibenden Daten in Bytes
siehe Beschreibung der Ausgangsdaten
1: Fragmentierung nutzen
0: Fragmentierung nicht nutzen
0
optional: UID oder EPC des Datenträgers, der beschrieben
werden soll
Schreibdaten
