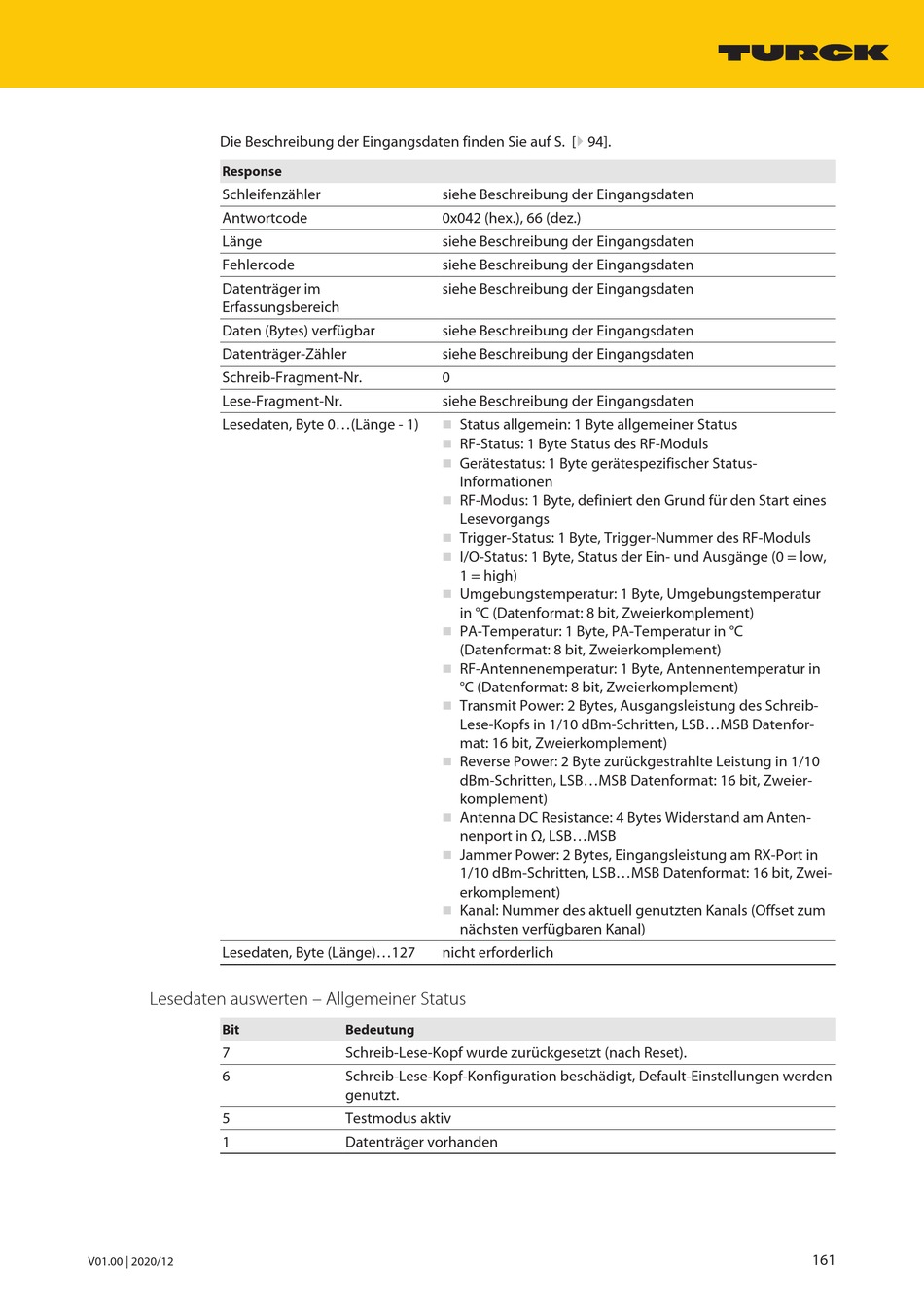

Die Beschreibung der Eingangsdaten finden Sie auf S. [} 94].
Response
Schleifenzähler
Antwortcode
Länge
Fehlercode
Datenträger im
Erfassungsbereich
Daten (Bytes) verfügbar
Datenträger-Zähler
Schreib-Fragment-Nr.
Lese-Fragment-Nr.
Lesedaten, Byte 0...(Länge - 1)
Lesedaten, Byte (Länge)...127
Lesedaten auswerten – Allgemeiner Status
Bit
7
6
5
1
V01.00 | 2020/12
siehe Beschreibung der Eingangsdaten
0x042 (hex.), 66 (dez.)
siehe Beschreibung der Eingangsdaten
siehe Beschreibung der Eingangsdaten
siehe Beschreibung der Eingangsdaten
siehe Beschreibung der Eingangsdaten
siehe Beschreibung der Eingangsdaten
0
siehe Beschreibung der Eingangsdaten
Status allgemein: 1 Byte allgemeiner Status
n
RF-Status: 1 Byte Status des RF-Moduls
n
Gerätestatus: 1 Byte gerätespezifischer Status-
n
Informationen
n
RF-Modus: 1 Byte, definiert den Grund für den Start eines
Lesevorgangs
Trigger-Status: 1 Byte, Trigger-Nummer des RF-Moduls
n
I/O-Status: 1 Byte, Status der Ein- und Ausgänge (0 = low,
n
1 = high)
Umgebungstemperatur: 1 Byte, Umgebungstemperatur
n
in °C (Datenformat: 8 bit, Zweierkomplement)
PA-Temperatur: 1 Byte, PA-Temperatur in °C
n
(Datenformat: 8 bit, Zweierkomplement)
n
RF-Antennenemperatur: 1 Byte, Antennentemperatur in
°C (Datenformat: 8 bit, Zweierkomplement)
Transmit Power: 2 Bytes, Ausgangsleistung des Schreib-
n
Lese-Kopfs in 1/10 dBm-Schritten, LSB...MSB Datenfor-
mat: 16 bit, Zweierkomplement)
Reverse Power: 2 Byte zurückgestrahlte Leistung in 1/10
n
dBm-Schritten, LSB...MSB Datenformat: 16 bit, Zweier-
komplement)
Antenna DC Resistance: 4 Bytes Widerstand am Anten-
n
nenport in Ω, LSB...MSB
Jammer Power: 2 Bytes, Eingangsleistung am RX-Port in
n
1/10 dBm-Schritten, LSB...MSB Datenformat: 16 bit, Zwei-
erkomplement)
n
Kanal: Nummer des aktuell genutzten Kanals (Offset zum
nächsten verfügbaren Kanal)
nicht erforderlich
Bedeutung
Schreib-Lese-Kopf wurde zurückgesetzt (nach Reset).
Schreib-Lese-Kopf-Konfiguration beschädigt, Default-Einstellungen werden
genutzt.
Testmodus aktiv
Datenträger vorhanden
161
