9.10

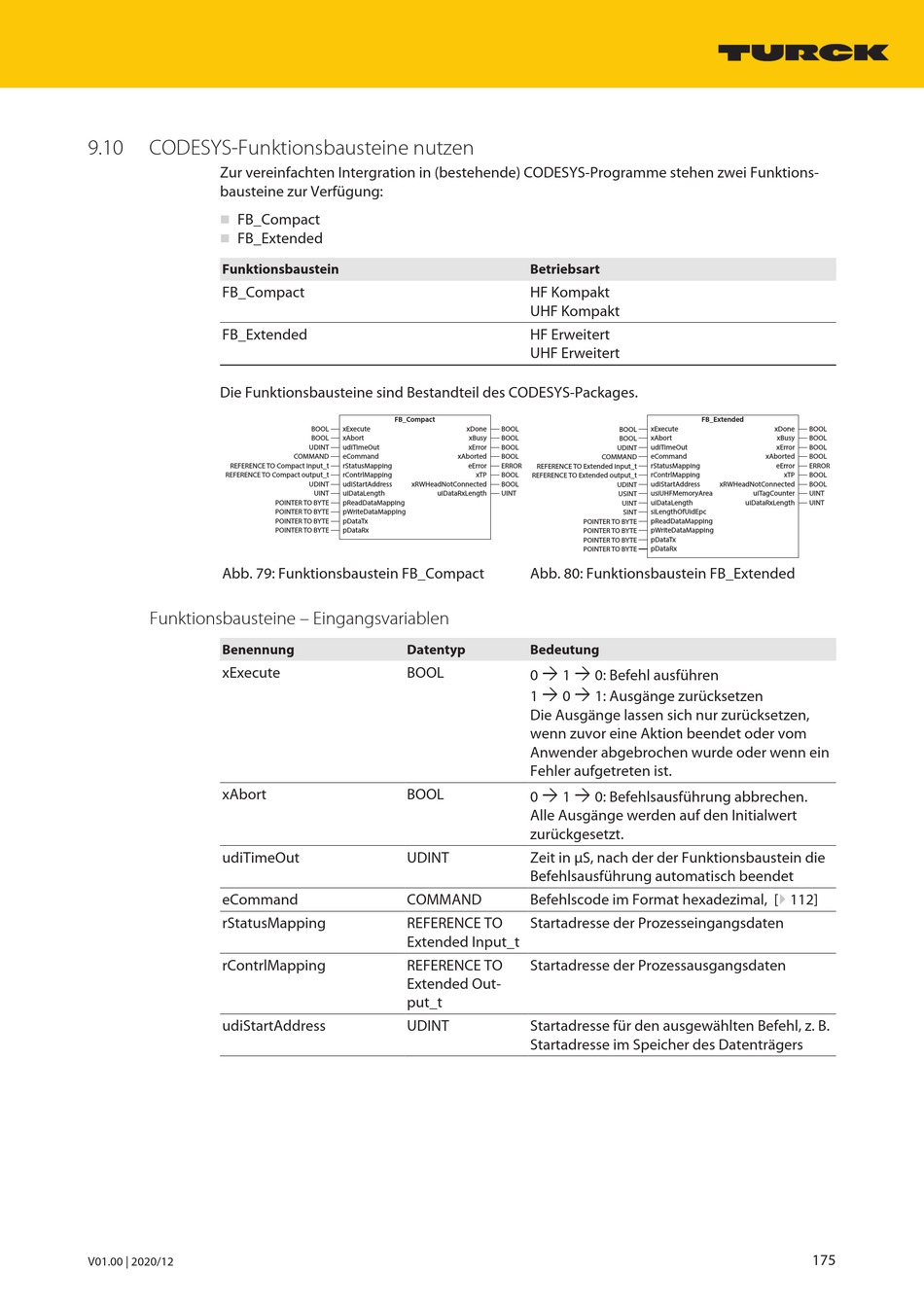

CODESYS-Funktionsbausteine nutzen

Zur vereinfachten Intergration in (bestehende) CODESYS-Programme stehen zwei Funktions-
bausteine zur Verfügung:
FB_Compact
n
FB_Extended
n
Funktionsbaustein
FB_Compact
FB_Extended
Die Funktionsbausteine sind Bestandteil des CODESYS-Packages.
REFERENCE TO Compact input_t
REFERENCE TO Compact output_t
Abb. 79: Funktionsbaustein FB_Compact
Funktionsbausteine – Eingangsvariablen
Benennung
xExecute
xAbort
udiTimeOut
eCommand
rStatusMapping
rContrlMapping
udiStartAddress
V01.00 | 2020/12
FB_Compact
BOOL xExecute
BOOL xAbort
UDINT udiTimeOut
COMMAND eCommand
rStatusMapping
rContrlMapping
UDINT udiStartAddress xRWHeadNotConnected
UINT uiDataLength uiDataRxLength
POINTER TO BYTE pReadDataMapping
POINTER TO BYTE pWriteDataMapping
POINTER TO BYTE pDataTx
POINTER TO BYTE pDataRx
Datentyp
BOOL
BOOL
UDINT
COMMAND
REFERENCE TO
Extended Input_t
REFERENCE TO
Extended Out-
put_t
UDINT
Betriebsart
HF Kompakt
UHF Kompakt
HF Erweitert
UHF Erweitert
xDone BOOL BOOL
xBusy BOOL
BOOL
xError BOOL UDINT
xAborted BOOL
COMMAND
eError ERROR REFERENCE TO Extended input_t
xTP BOOL
REFERENCE TO Extended output_t
BOOL UDINT
UINT
USINT
UINT
SINT
POINTER TO BYTE
POINTER TO BYTE
POINTER TO BYTE
POINTER TO BYTE
Abb. 80: Funktionsbaustein FB_Extended
Bedeutung
Ò Ò
0 1 0: Befehl ausführen
Ò Ò
1 0 1: Ausgänge zurücksetzen
Die Ausgänge lassen sich nur zurücksetzen,
wenn zuvor eine Aktion beendet oder vom
Anwender abgebrochen wurde oder wenn ein
Fehler aufgetreten ist.
Ò Ò
0 1 0: Befehlsausführung abbrechen.
Alle Ausgänge werden auf den Initialwert
zurückgesetzt.
Zeit in µS, nach der der Funktionsbaustein die
Befehlsausführung automatisch beendet
Befehlscode im Format hexadezimal, [} 112]
Startadresse der Prozesseingangsdaten
Startadresse der Prozessausgangsdaten
Startadresse für den ausgewählten Befehl, z. B.
Startadresse im Speicher des Datenträgers
FB_Extended
xExecute xDone BOOL
xAbort xBusy BOOL
udiTimeOut xError BOOL
eCommand xAborted BOOL
rStatusMapping eError ERROR
rContrlMapping xTP BOOL
udiStartAddress xRWHeadNotConnected BOOL
usiUHFMemoryArea uiTagCounter UINT
uiDataLength uiDataRxLength UINT
siLengthOfUidEpc
pReadDataMapping
pWriteDataMapping
pDataTx
pDataRx
