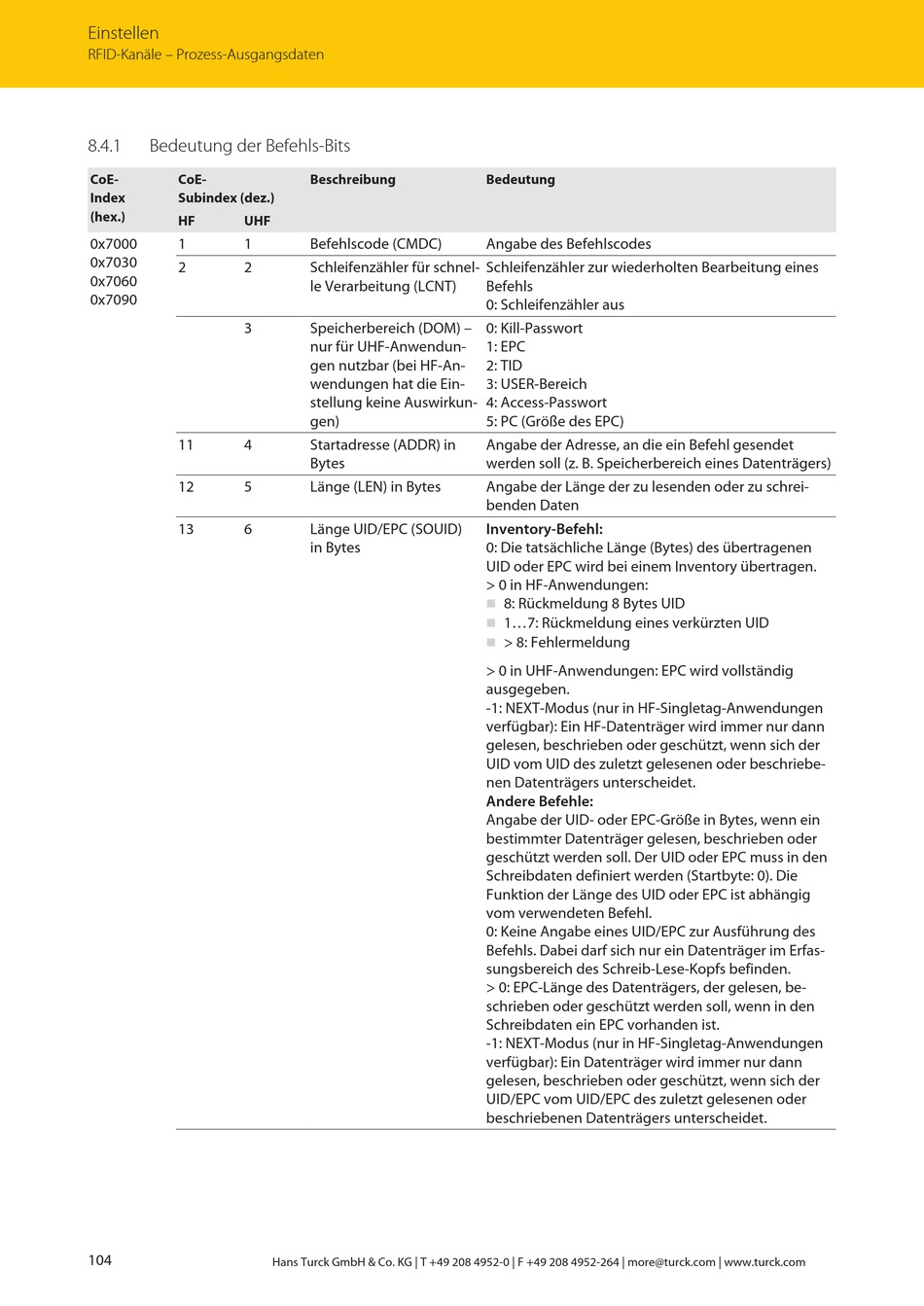

turck TBEC-LL-4RFID-8DXP Betriebsanleitung Seite 104

Einstellen
RFID-Kanäle – Prozess-Ausgangsdaten
8.4.1 Bedeutung der Befehls-Bits
CoE- CoE-
Index Subindex (dez.)
(hex.)
HF UHF
0x7000 1 1
0x7030
2 2
0x7060
0x7090
3
11 4
12 5
13 6
104
Beschreibung
Befehlscode (CMDC)
Schleifenzähler für schnel-
le Verarbeitung (LCNT)
Speicherbereich (DOM) –
nur für UHF-Anwendun-
gen nutzbar (bei HF-An-
wendungen hat die Ein-
stellung keine Auswirkun-
gen)
Startadresse (ADDR) in
Bytes
Länge (LEN) in Bytes
Länge UID/EPC (SOUID)
in Bytes
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Bedeutung
Angabe des Befehlscodes
Schleifenzähler zur wiederholten Bearbeitung eines
Befehls
0: Schleifenzähler aus
0: Kill-Passwort
1: EPC
2: TID
3: USER-Bereich
4: Access-Passwort
5: PC (Größe des EPC)
Angabe der Adresse, an die ein Befehl gesendet
werden soll (z. B. Speicherbereich eines Datenträgers)
Angabe der Länge der zu lesenden oder zu schrei-
benden Daten
Inventory-Befehl:
0: Die tatsächliche Länge (Bytes) des übertragenen
UID oder EPC wird bei einem Inventory übertragen.
> 0 in HF-Anwendungen:
8: Rückmeldung 8 Bytes UID
n
1...7: Rückmeldung eines verkürzten UID
n
> 8: Fehlermeldung
n
> 0 in UHF-Anwendungen: EPC wird vollständig
ausgegeben.
-1: NEXT-Modus (nur in HF-Singletag-Anwendungen
verfügbar): Ein HF-Datenträger wird immer nur dann
gelesen, beschrieben oder geschützt, wenn sich der
UID vom UID des zuletzt gelesenen oder beschriebe-
nen Datenträgers unterscheidet.
Andere Befehle:
Angabe der UID- oder EPC-Größe in Bytes, wenn ein
bestimmter Datenträger gelesen, beschrieben oder
geschützt werden soll. Der UID oder EPC muss in den
Schreibdaten definiert werden (Startbyte: 0). Die
Funktion der Länge des UID oder EPC ist abhängig
vom verwendeten Befehl.
0: Keine Angabe eines UID/EPC zur Ausführung des
Befehls. Dabei darf sich nur ein Datenträger im Erfas-
sungsbereich des Schreib-Lese-Kopfs befinden.
> 0: EPC-Länge des Datenträgers, der gelesen, be-
schrieben oder geschützt werden soll, wenn in den
Schreibdaten ein EPC vorhanden ist.
-1: NEXT-Modus (nur in HF-Singletag-Anwendungen
verfügbar): Ein Datenträger wird immer nur dann
gelesen, beschrieben oder geschützt, wenn sich der
UID/EPC vom UID/EPC des zuletzt gelesenen oder
beschriebenen Datenträgers unterscheidet.
