Einstellen
RFID-Kanäle – Übersicht der Befehle

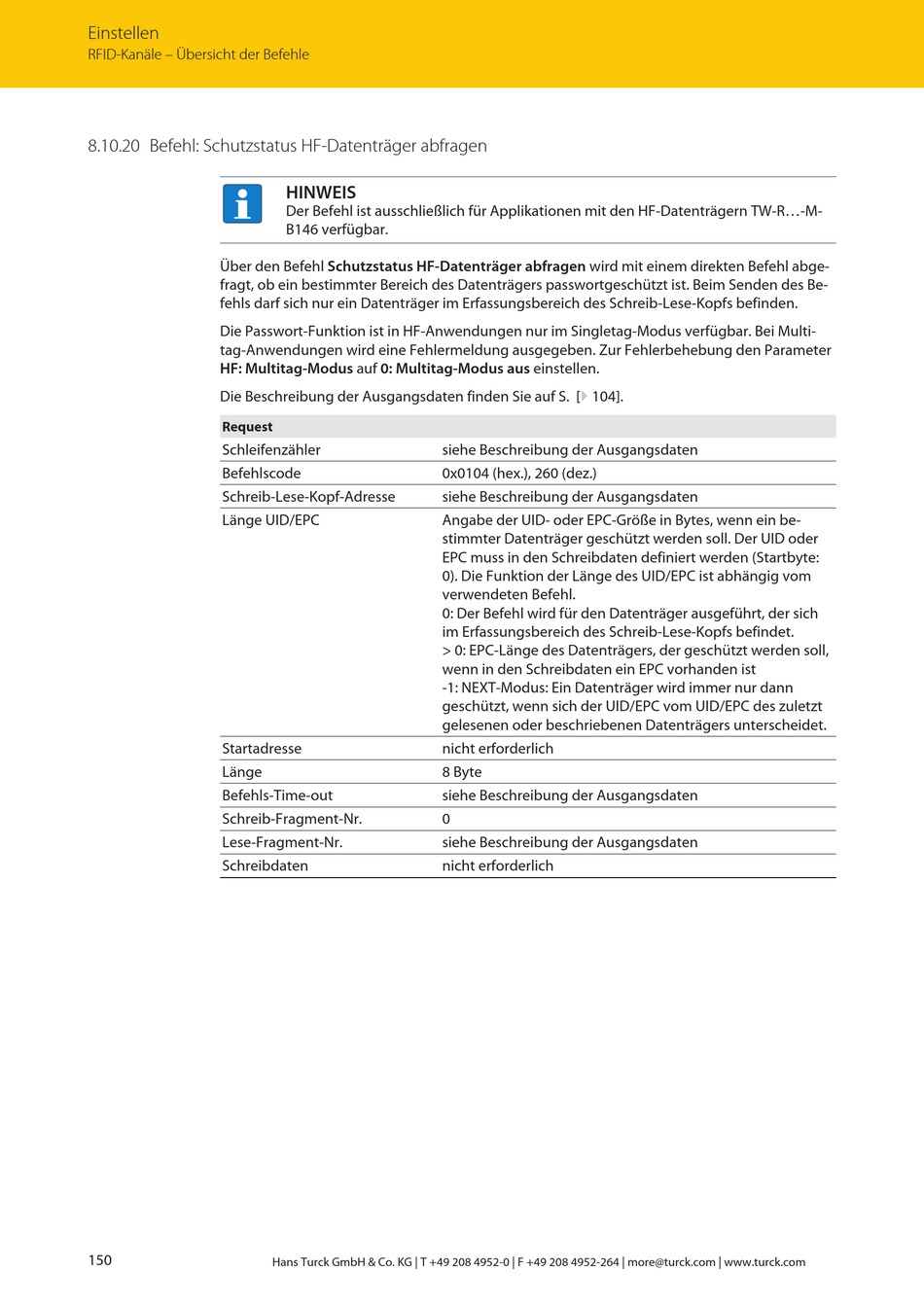

8.10.20 Befehl: Schutzstatus HF-Datenträger abfragen
Über den Befehl Schutzstatus HF-Datenträger abfragen wird mit einem direkten Befehl abge-
fragt, ob ein bestimmter Bereich des Datenträgers passwortgeschützt ist. Beim Senden des Be-
fehls darf sich nur ein Datenträger im Erfassungsbereich des Schreib-Lese-Kopfs befinden.
Die Passwort-Funktion ist in HF-Anwendungen nur im Singletag-Modus verfügbar. Bei Multi-
tag-Anwendungen wird eine Fehlermeldung ausgegeben. Zur Fehlerbehebung den Parameter
HF: Multitag-Modus auf 0: Multitag-Modus aus einstellen.
Die Beschreibung der Ausgangsdaten finden Sie auf S. [} 104].
Request
Schleifenzähler
Befehlscode
Schreib-Lese-Kopf-Adresse
Länge UID/EPC
Startadresse
Länge
Befehls-Time-out
Schreib-Fragment-Nr.
Lese-Fragment-Nr.
Schreibdaten
150
HINWEIS
Der Befehl ist ausschließlich für Applikationen mit den HF-Datenträgern TW-R...-M-
B146 verfügbar.
siehe Beschreibung der Ausgangsdaten
0x0104 (hex.), 260 (dez.)
siehe Beschreibung der Ausgangsdaten
Angabe der UID- oder EPC-Größe in Bytes, wenn ein be-
stimmter Datenträger geschützt werden soll. Der UID oder
EPC muss in den Schreibdaten definiert werden (Startbyte:
0). Die Funktion der Länge des UID/EPC ist abhängig vom
verwendeten Befehl.
0: Der Befehl wird für den Datenträger ausgeführt, der sich
im Erfassungsbereich des Schreib-Lese-Kopfs befindet.
> 0: EPC-Länge des Datenträgers, der geschützt werden soll,
wenn in den Schreibdaten ein EPC vorhanden ist
-1: NEXT-Modus: Ein Datenträger wird immer nur dann
geschützt, wenn sich der UID/EPC vom UID/EPC des zuletzt
gelesenen oder beschriebenen Datenträgers unterscheidet.
nicht erforderlich
8 Byte
siehe Beschreibung der Ausgangsdaten
0
siehe Beschreibung der Ausgangsdaten
nicht erforderlich
