HF-Anwendungen – Überbrückungszeit (Bypass-Zeit) einstellen
Bedingt durch die Ausdehnung der HF-Übertragungszone ist es möglich, dass der Datenträger
während eines Schreib- oder Lesevorgangs kurzzeitig aus der Übertragungszone austritt und
später wieder eintritt. Die Strecke zwischen Austritt und Wiedereintritt in die Übertragungszo-
ne muss überbrückt werden, damit der Schreib- oder Lesevorgang abgeschlossen werden kann
und der Datenträger nicht mehrfach erfasst wird. Die Überbrückungszeit ist die Zeit zwischen
Austritt und Wiedereintritt in den Erfassungsbereich. Der Parameter „Überbrückungszeit" be-
legt ein Wort im Parameter-Datenabbild und wird in ms angegeben.
Die Überbrückungszeit ist im Bereich von 4...1020 ms einstellbar. Die Überbrückungszeit ergibt
sich aus den eingesetzten Komponenten, den Schreib-Lese-Abständen, der Geschwindigkeit
des Datenträgers zum Schreib-Lese-Kopf und weiteren äußeren Einflüssen.
Die folgende Abbildung zeigt den typischen Verlauf des Erfassungsbereichs und die Wegstre-
cke, die der Schreib-Lese-Kopf zurücklegt. A zeigt den Streckenabschnitt an, der überbrückt
werden muss:

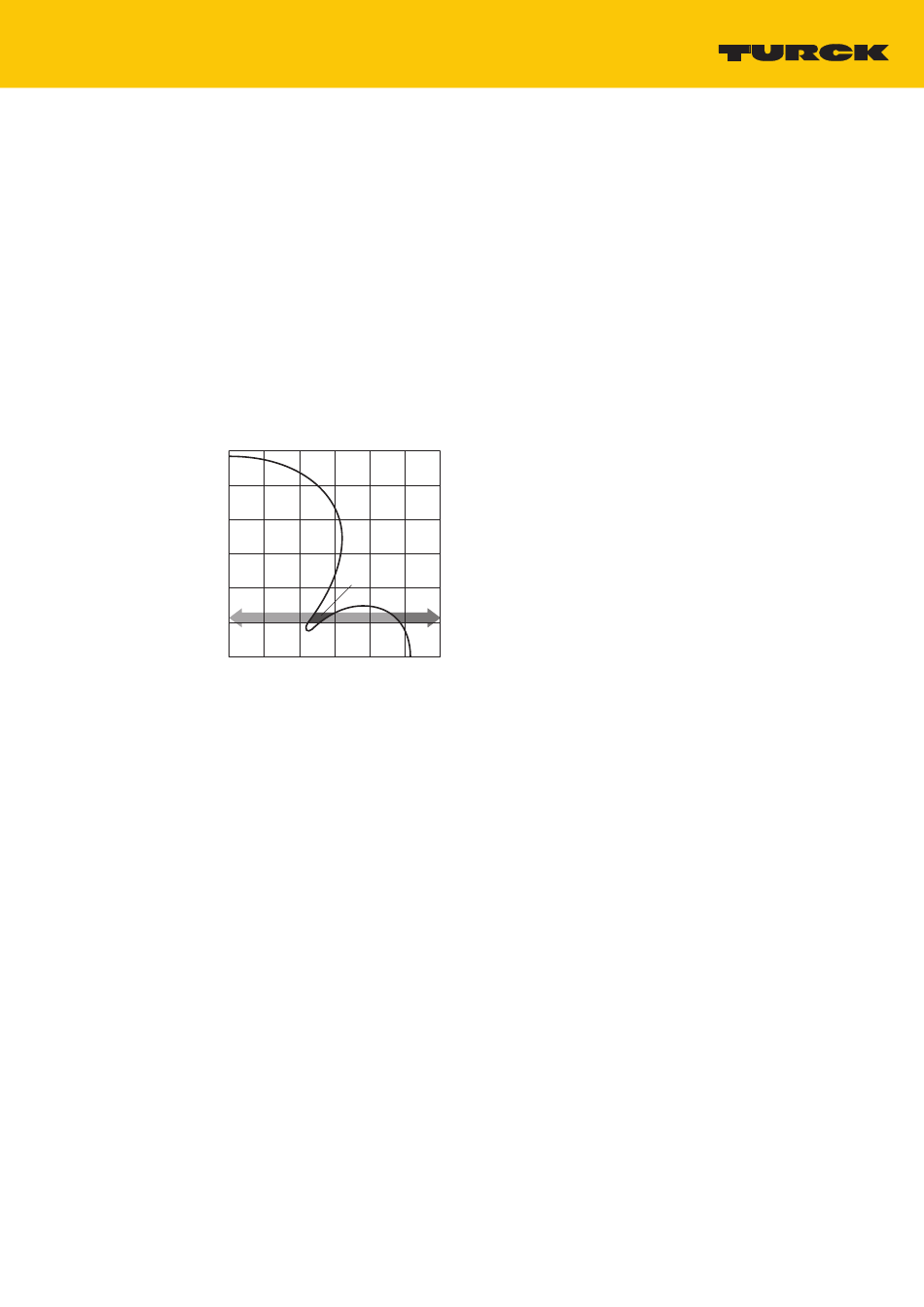

Abb. 72: Erfassungsbereich eines Schreib-Lese-Kopfs
Default-Einstellung beibehalten
Die Default-Einstellung für die Überbrückungszeit beträgt 200 ms. Im HF-Busmodus beträgt der
Default-Wert 48 ms.
„
Default-Einstellung beibehalten: Ist die Inbetriebnahme erfolgreich, muss der Parameter
nicht an die Applikation angepasst werden. Ist die Inbetriebnahme nicht erfolgreich,
erscheint eine Fehlermeldung.
„
Bei Erscheinen einer Fehlermeldung Überbrückungszeit anpassen. Ist eine Anpassung
der Überbrückungszeit nicht möglich, Geschwindigkeit oder Datenmenge reduzieren.
Die Angaben „empfohlener Abstand" und „maximaler Abstand" finden Sie im produktspezifi-
schen Datenblatt.
Überbrückungszeit an die Applikation anpassen
„
Erforderliche Überbrückungszeit vor Ort messen. Die LEDs des Schreib-Lese-Kopfs und
das Statusbit „TP" zeigen an, ob sich der Schreib-Lese-Kopf im Erfassungsbereich befin-
det oder nicht.
„
Erforderliche Überbrückungszeit angeben.
