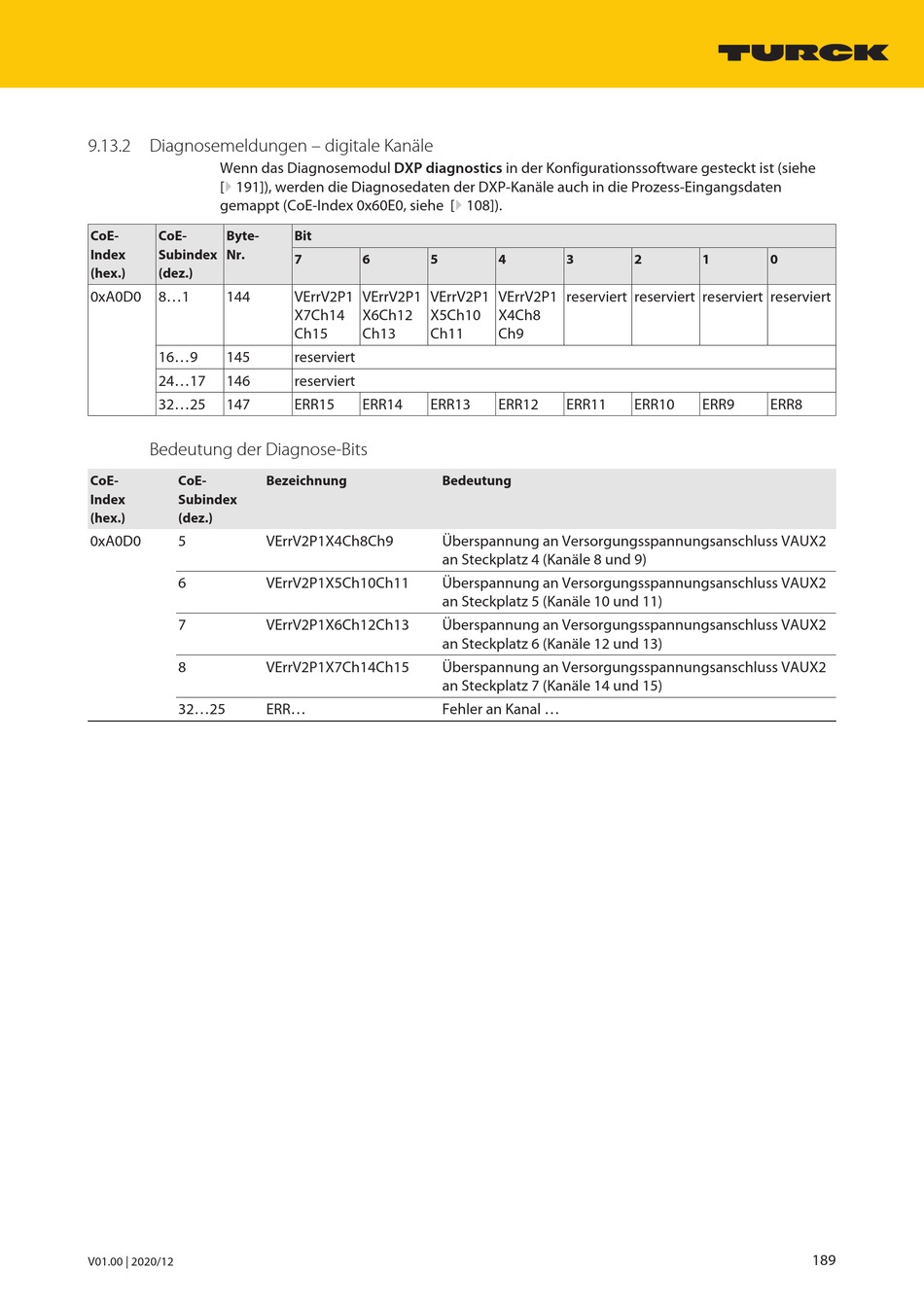

9.13.2 Diagnosemeldungen – digitale Kanäle
Wenn das Diagnosemodul DXP diagnostics in der Konfigurationssoftware gesteckt ist (siehe
[} 191]), werden die Diagnosedaten der DXP-Kanäle auch in die Prozess-Eingangsdaten
gemappt (CoE-Index 0x60E0, siehe [} 108]).
CoE- CoE- Byte-
Index Subindex Nr.
(hex.) (dez.)
0xA0D0 8...1 144
16...9 145
24...17 146
32...25 147
Bedeutung der Diagnose-Bits
CoE- CoE-
Index Subindex
(hex.) (dez.)
0xA0D0 5
6
7
8
32...25
V01.00 | 2020/12
Bit
7 6 5
VErrV2P1 VErrV2P1 VErrV2P1
X7Ch14 X6Ch12 X5Ch10
Ch15 Ch13 Ch11
reserviert
reserviert
ERR15 ERR14 ERR13
Bezeichnung
VErrV2P1X4Ch8Ch9
VErrV2P1X5Ch10Ch11
VErrV2P1X6Ch12Ch13
VErrV2P1X7Ch14Ch15
ERR...
4 3
VErrV2P1 reserviert reserviert reserviert reserviert
X4Ch8
Ch9
ERR12 ERR11
Bedeutung
Überspannung an Versorgungsspannungsanschluss VAUX2
an Steckplatz 4 (Kanäle 8 und 9)
Überspannung an Versorgungsspannungsanschluss VAUX2
an Steckplatz 5 (Kanäle 10 und 11)
Überspannung an Versorgungsspannungsanschluss VAUX2
an Steckplatz 6 (Kanäle 12 und 13)
Überspannung an Versorgungsspannungsanschluss VAUX2
an Steckplatz 7 (Kanäle 14 und 15)
Fehler an Kanal ...
2 1 0
ERR10 ERR9 ERR8
