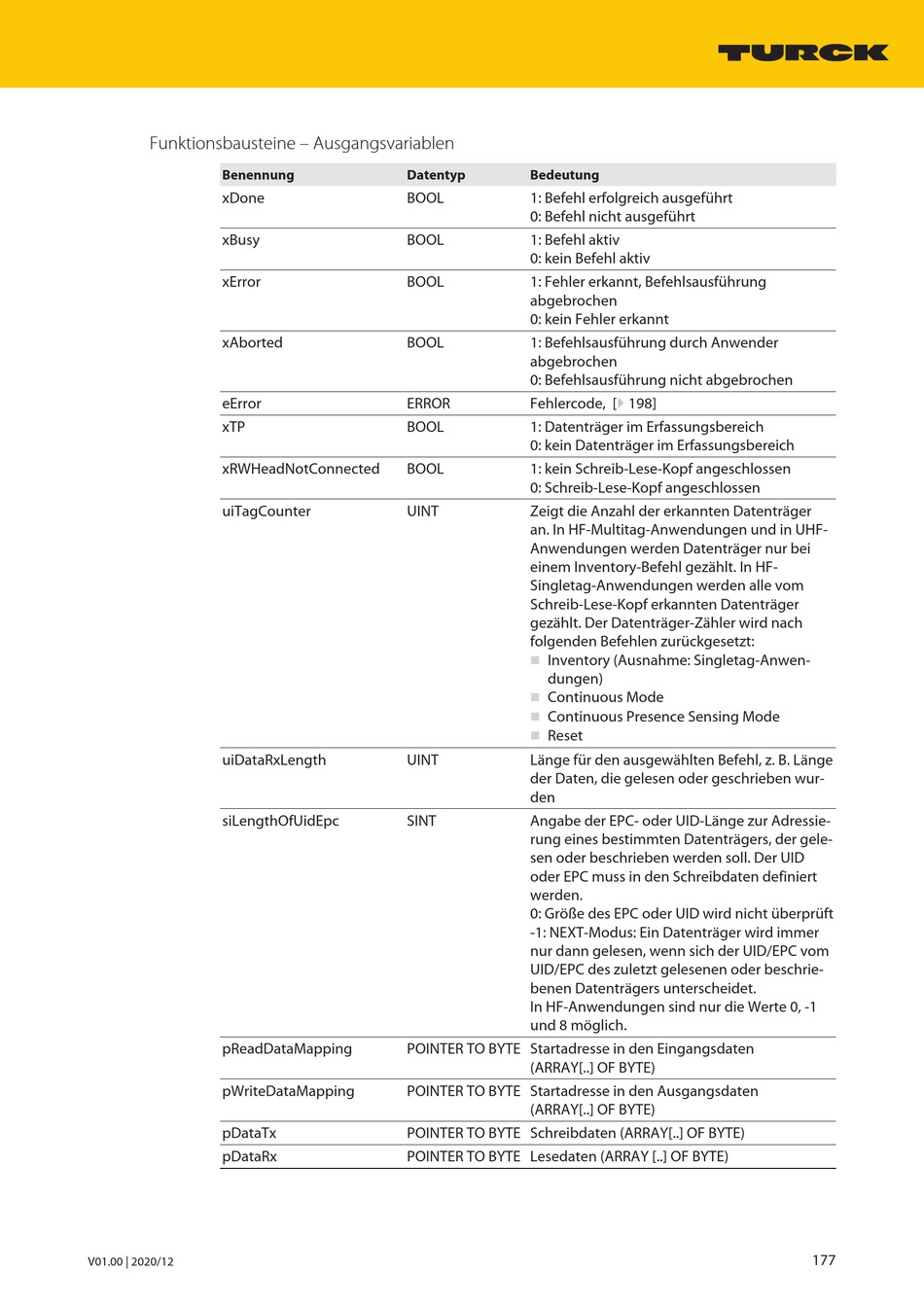

Funktionsbausteine – Ausgangsvariablen
Benennung
xDone
xBusy
xError
xAborted
eError
xTP
xRWHeadNotConnected
uiTagCounter
uiDataRxLength
siLengthOfUidEpc
pReadDataMapping
pWriteDataMapping
pDataTx
pDataRx
V01.00 | 2020/12
Datentyp
Bedeutung
BOOL
1: Befehl erfolgreich ausgeführt
0: Befehl nicht ausgeführt
BOOL
1: Befehl aktiv
0: kein Befehl aktiv
BOOL
1: Fehler erkannt, Befehlsausführung
abgebrochen
0: kein Fehler erkannt
BOOL
1: Befehlsausführung durch Anwender
abgebrochen
0: Befehlsausführung nicht abgebrochen
ERROR
Fehlercode, [} 198]
BOOL
1: Datenträger im Erfassungsbereich
0: kein Datenträger im Erfassungsbereich
BOOL
1: kein Schreib-Lese-Kopf angeschlossen
0: Schreib-Lese-Kopf angeschlossen
UINT
Zeigt die Anzahl der erkannten Datenträger
an. In HF-Multitag-Anwendungen und in UHF-
Anwendungen werden Datenträger nur bei
einem Inventory-Befehl gezählt. In HF-
Singletag-Anwendungen werden alle vom
Schreib-Lese-Kopf erkannten Datenträger
gezählt. Der Datenträger-Zähler wird nach
folgenden Befehlen zurückgesetzt:
Inventory (Ausnahme: Singletag-Anwen-
n
dungen)
Continuous Mode
n
Continuous Presence Sensing Mode
n
Reset
n
UINT
Länge für den ausgewählten Befehl, z. B. Länge
der Daten, die gelesen oder geschrieben wur-
den
SINT
Angabe der EPC- oder UID-Länge zur Adressie-
rung eines bestimmten Datenträgers, der gele-
sen oder beschrieben werden soll. Der UID
oder EPC muss in den Schreibdaten definiert
werden.
0: Größe des EPC oder UID wird nicht überprüft
-1: NEXT-Modus: Ein Datenträger wird immer
nur dann gelesen, wenn sich der UID/EPC vom
UID/EPC des zuletzt gelesenen oder beschrie-
benen Datenträgers unterscheidet.
In HF-Anwendungen sind nur die Werte 0, -1
und 8 möglich.
POINTER TO BYTE Startadresse in den Eingangsdaten
(ARRAY[..] OF BYTE)
POINTER TO BYTE Startadresse in den Ausgangsdaten
(ARRAY[..] OF BYTE)
POINTER TO BYTE Schreibdaten (ARRAY[..] OF BYTE)
POINTER TO BYTE Lesedaten (ARRAY [..] OF BYTE)
