IndraControl S20-Modul mit sicheren digitalen Ausgängen S20-SSDO-8/3
3

Produktbeschreibung

3.1

Kurzbeschreibung des Moduls

3.2

Aufbau des Moduls

Das Modul S20-SSDO-8/3 ist ein sicheres Ausgangsmodul für den Einsatz in
einer IndraControl S20-Station an beliebiger Stelle in einem Sercos-E/A-Sys‐
tem. Das Modul kann nur in Verbindung mit einer Sicherheitssteuerung ver‐
wendet werden. Die sichere Verbindung wird über das sichere Busprotokoll
CSos (CIP Safety on Sercos) hergestellt.
Über einen DIP-Schalter wird die TUNID (SNN und SDID) für den CSos-Teil‐
nehmer eingestellt.
Das Modul verfügt über vier sichere digitale Ausgänge bei zweikanaliger Be‐
legung oder acht sichere digitale Ausgänge bei einkanaliger Belegung.
Die Ausgänge können anwendungsspezifisch parametriert werden und er‐
möglichen die Integration von Aktoren in das sichere CSos-System.
Im CSos-System können Sie mit dem Modul, abhängig von den Einsatzbe‐
dingungen, Sicherheitskategorien mit den folgenden Anforderungen errei‐
chen:
● Bis SIL 3 gemäß IEC 61508
● Bis SILCL 3 gemäß EN 62061
● Bis Kategorie 4/PL e gemäß EN ISO 13849-1
1
1 Bussockelmodul
2 Elektronikmodul
3 Stecker zum Anschluss der Versorgungsspannung
4 Farbcode der Funktion
5 Peripheriestecker
6 Diagnose- und Statusanzeigen
7 DIP-Schalter

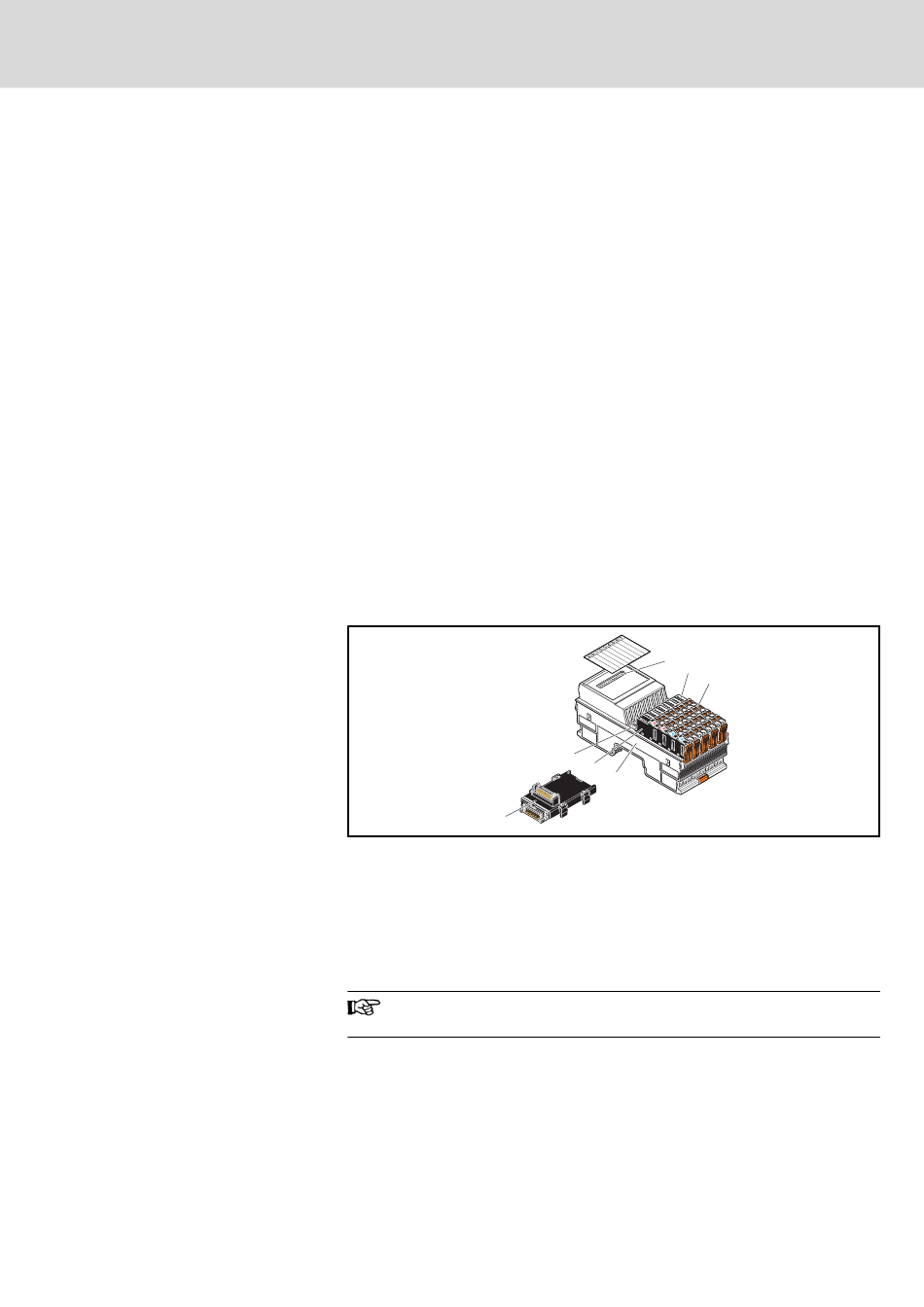

Abb. 3-1: Aufbau des Moduls
Ausführliche Informationen zum Einstellen der DIP-Schalter, sie‐
he Kap. 5.1.3 "DIP-Schalter einstellen" auf Seite
