Montage, Demontage und elektrische Installation
Stecker aufsetzen und abnehmen
IndraControl S20-Modul mit sicheren digitalen Ausgängen S20-SSDO-8/3
A

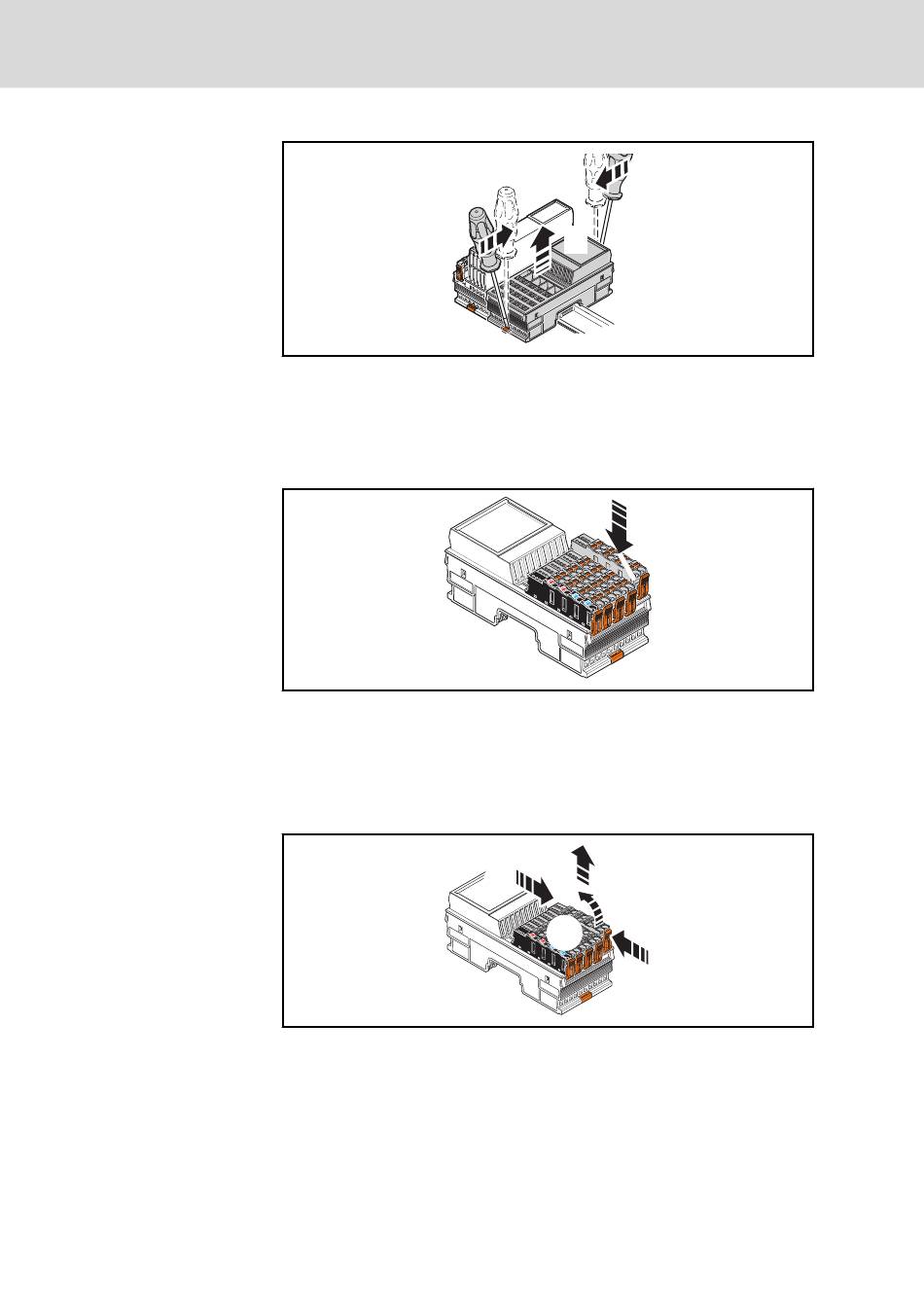

Abb. 5-4: Elektronikmodul abnehmen
Entfernen Sie alle Stecker, bevor Sie das Modul abnehmen.
Fassen Sie mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher)
nacheinander in den oberen und den unteren Ausrastmechanismus (Fußrie‐
gel) des Moduls, um ihn zu entriegeln (A).
Entnehmen Sie das Modul senkrecht zur Tragschiene (B).
Abb. 5-5: Stecker aufsetzen
Setzen Sie den Stecker senkrecht auf seine Position. Die Stecker sind farb‐
lich markiert, aber nicht hardware-kodiert. Beachten Sie hierbei die farbigen
Markierungen der Stecker oder Steckplätze. Belegung von links nach rechts:
blau, rot, weiß, grün.
Drücken Sie den Stecker fest. Achten Sie darauf, dass der Verriegelungsbü‐
gel einrastet.
Abb. 5-6: Stecker abnehmen
Entrasten Sie den Verriegelungsbügel (A).
Kippen Sie den Stecker leicht nach oben (B).
Nehmen Sie den Stecker vom Modul ab (C).
