Zu diesem Produkt | Automax 100 | Basismodul TS-AC B2-M1-1X

Zu diesem Produkt

5.1

Leistungsbeschreibung

Das modulare Automatisierungssystem von Bosch Rexroth wurde für die Aus- und
Weiterbildung im Bereich der Steuerungs- und Regelungstechnik entwickelt. Es unterstützt
die Vermittlung praktischer Fähigkeiten und Kenntnisse in diesem Bereich.
5.2

Produktbeschreibung

Das Basismodul TS-AC B2-M1-1X wurde für den Anbau an der Arbeitsstation WS290 aus
dem Produktprogramm der Bosch Rexroth Academy entwickelt. Es dient als Modulträger
und Basis für die verschiedenen Erweiterungsmodule des modularen Automatisierungs-
systems Automax 100.
Durch die Kombination der Arbeitsstation mit dem Automatisierungssystem Automax 100
können komplexe industrielle Anwendungen praxisnah simuliert werden.
Unter der folgenden Internetadresse finden Sie weitere Informationen:
https://www.boschrexroth.com/de/de/training-und-training-systeme
Nachfolgende Abbildung zeigt das Basismodul TS-AC B2-M1-1X mit unscharf maskiertem
Erweiterungsmodul (TS-AC E2-M3-1X, M.-Nr.: R901540133), montiert an die Arbeitsstation
WS290.
Das Erweiterungsmodul dient in der Abbildung zur Veranschaulichung, wie ein
Erweiterungsmodul an das Basismodul angebaut wird, es ist jedoch nicht im Lieferumfang
enthalten.

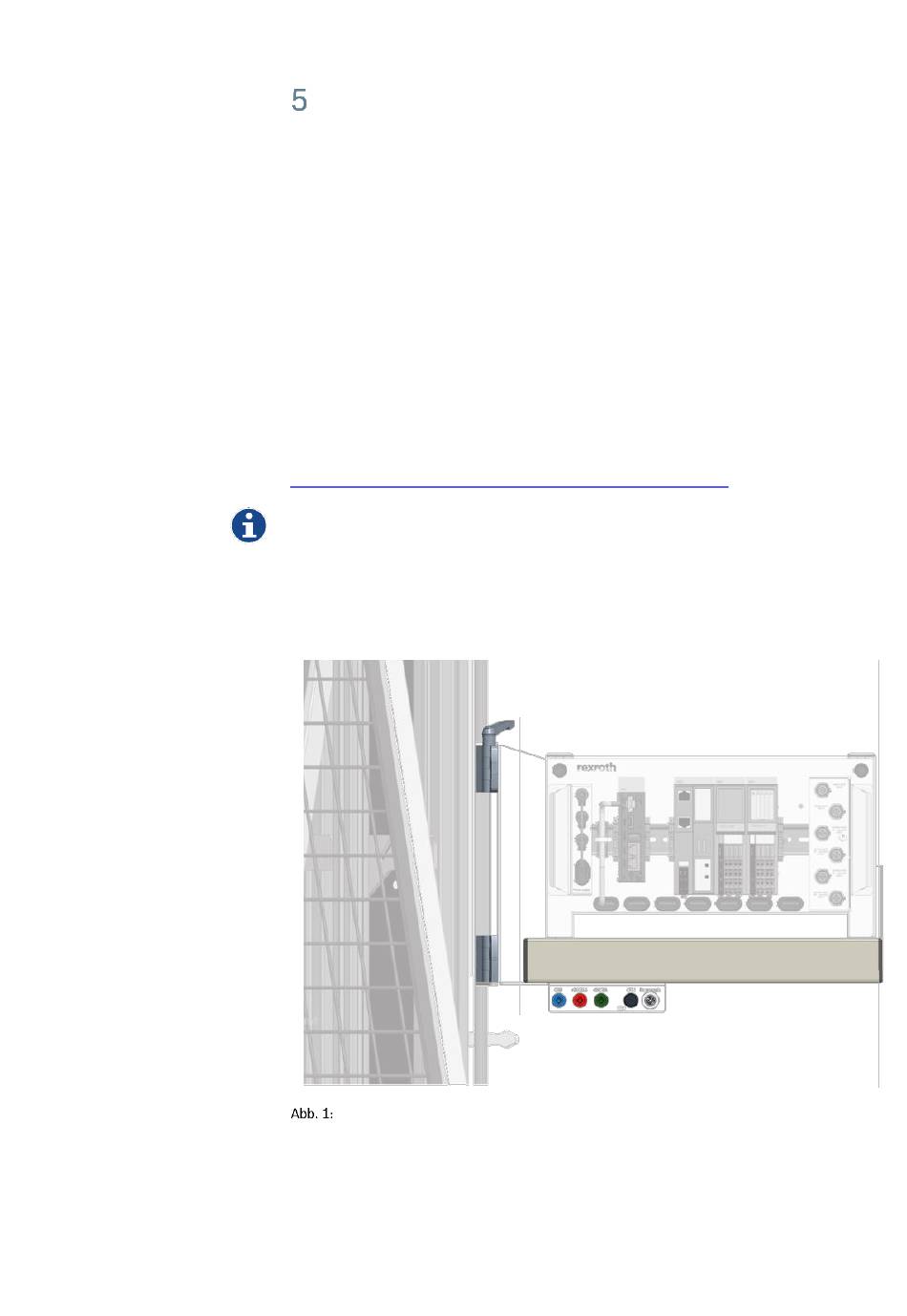

Basismodul TS-AC B2-M1-1X mit Erweiterungsmodul

5.2.1 Vorderseite mit Betriebsmitteln

Auf der Vorderseite des Basismoduls sind verschiedene Sicherheits-Einbaubuchsen, eine
Gerätesicherung und ein Einbausteckverbinder montiert.
