RAVAGLIOLI S.p.A.
• Die Felge ungefähr 4-5 cm vom Werkzeug entfernen,
so dass ein eventuelles Aushaken des Wulst vom
Werkzeug verhindert werden kann.
• Die Arbeitstellung einnehmen A (Abb. 8).
• Das Krallenwerkzeug so verschieben, dass die Be-
zugskerbe auf etwa 3 cm zum Felgeninneren ausge-
richtet wird.
• Den Hebel (Abb. 44 Pkt. 1) zwischen Felge (Abb. 44
Pkt. 2) und Wulst (Abb. 44 Pkt. 3) auf der rechten
Seite des Werkzeugs einfügen.
3
2
• Während man den Hebel niedergedrückt hält, das
Rad so lange senken, bis der Felgenrand sich in
einem Abstand von 5 mm vom Krallenwerkzeug
befindet, dann die Spindel gegen den Uhrzeigersinn
drehen, während man den Hebel niedergedrückt hält,
(Abb. 44 Pkt. 1) bis das kompletten Abziehen des
Reifens ergänzen.
DAS ABRÜCKEN DER WÜLSTE
VON DER FELGE VERURSACHT
EIN HERABFALLEN DES REIFENS.
DESHALB IMMER KONTROL -
LIEREN, DASS SICH NIEMAND
ZUFÄLLIG IM ARBEITSBEREICH
AUFHÄLT.
BEIM ABZIEHEN BESONDERS
SCHWERER REIFEN MUSS DAS
RAD UNBEDINGT SO NAH WIE
MÖGLICH AN DAS UNTERGE-
STELL GEBRACHT WERDEN, BE-
VOR DER VORGANG VOLLENDET
WIRD.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
1

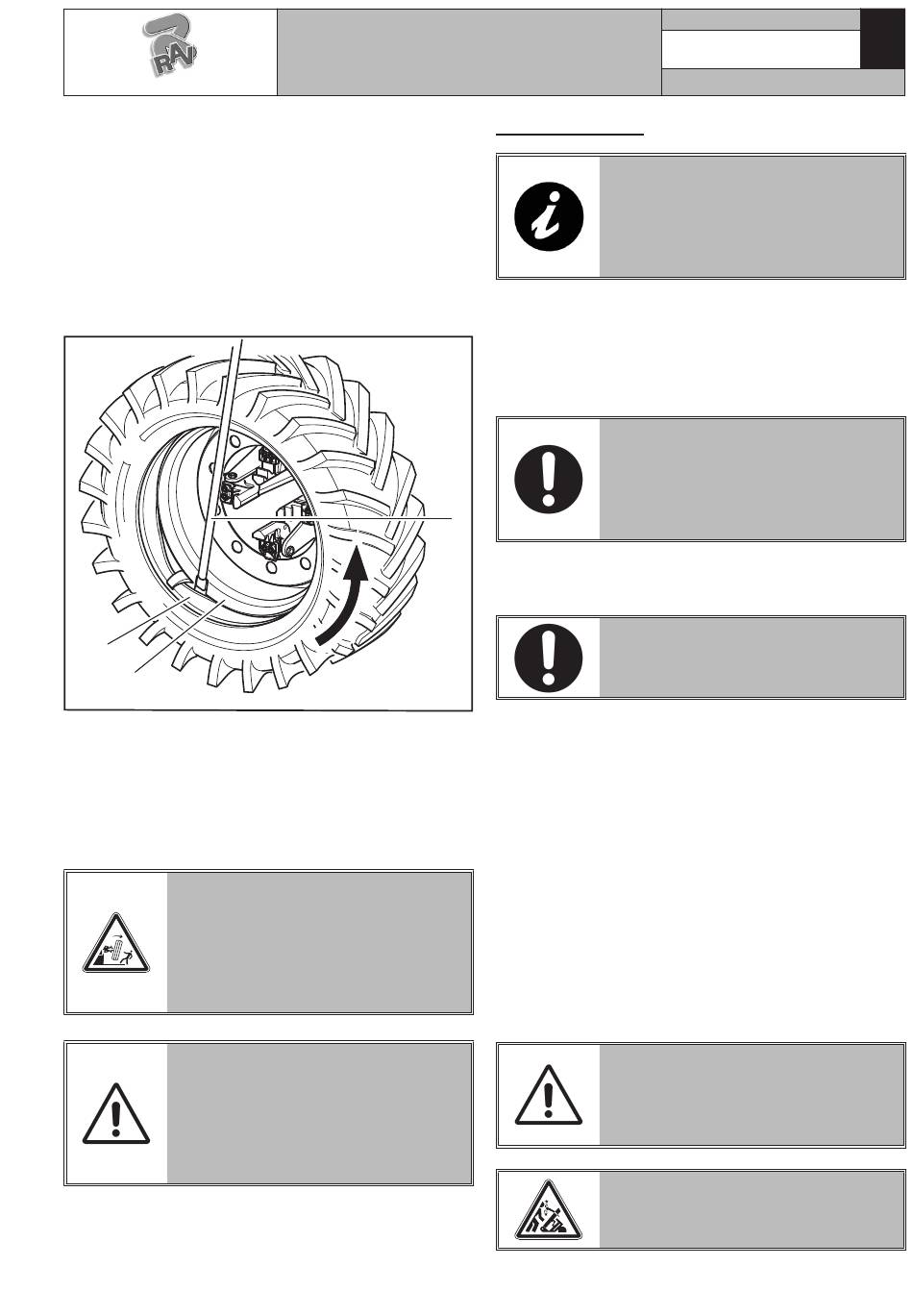

Abb. 44
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
12.7.3 Montage
BEI JEDEM AUF-/ABZIEHEN VON
REIFEN IST ZU KONTROLLIEREN,
DASS DER SPERRDRUCK DER
RAD ZENTRIERVORRICHTUNG
DEM MAX. BETRIEBSDRUCK (170
BAR) NAHE IST.
• Die Felge auf der Spindel gemäß den im Paragraph
"AUFSPANNEN DES RADES" gegebenen Anweisun-
gen befestigen.
• Die Reifenwülste und die Felgenschultern unter
Anwendung des mitgelieferten Pinsels ausgiebig mit
dem entsprechenden Schmiermittel schmieren.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN. DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILIKON.
• Die Greifzange (Abb. 39 Pkt. 1) am äußeren Rand
der Felge und am obersten Punkt gemäß Abb. 39
montieren.
DIE GREIFZANGE MUSS FEST AM
FELGENRAND VERANKERT SEIN.
• Die Arbeitstellung einnehmen B (Abb. 8).
• Den Reifen auf dem Trittbrett ausrichten und die
Spindel senken (dabei darauf achten, dass die
Greifzange am obersten Punkt gehalten wird) um
so den ersten Reifenwulst (innerer Wulst) einhaken
zu können.
• Den Spindelsarm mit eingehängtem Reifen heben
und um 15-20 cm gegen den Uhrzeigersinn drehen;
der Reifen kommt dabei schräg zur Felge zum Liegen.
• Den Werkzeugträgerarm kippen, es aushaken und
durch Anheben in seine „Ruhestellung" bringen
(Abb. 20 Pkt. 1); durch Betätigen des Manipula-
tors den Werkzeugträgerarm auf die Radinnenseite
bringen, dann in die Arbeitstellung (Abb. 19 Pkt. 1)
zurückführen und mit dem entsprechenden Sicher-
heitshaken feststellen.
SEHR VORSICHTIG DEN WERK-
ZEUGSTRÄ GERARM WIE DER
POSITIONIEREN, UM MÖGLICHE
HANDQUETSCHEN ZU VERMEI-
DEN.
IMMER PRÜFEN, OB DER ARM
KORREKT AM WAGEN EINGEHAKT
WURDE.
7505-M002-4_R
Seite 34 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
D
