RAVAGLIOLI S.p.A.
3.0
SICHERHEITSVORRICHTUNGEN
REGELMÄSSIG, JEDE MONAT WENIGSTENS, KONTROLLIEREN SIE DIE UNVERSEHRT-
HEIT UND ZWECKMÄSSIGKEIT DER SCHUTZ- UND SICHERHEITSVORRICHTUNGEN
AUF DER MASCHINE.
Alle Vorrichtungen sind folgendermaßen ausgestattet:
• die „Bedienersteuerungen" (sofortiger Funktionsstop beim Loslassen der Steuerung).
• Logische Anordnung der Befehle
Sie dient dazu, gefährliche Fehler seitens des Bedieners zu verhindern.
• Magnetothermischer Schalter an die Speiseleitung des Steurungsmotor: verhindert eine Überhitzung des
Motors bei intensiver Nutzung.
ÄNDERUNGEN ODER EINSTELLUNGEN DES BETRIEBSDRUCKES DER ÜBERDRUCK-
VENTILE ODER DES DRUCKBEGRENZERS DES HYDRAULIKKREISES SIND VERBOTEN.
• gesteuerte Rückschlagventile an:
- Öffnung der Spindelsklauen,
Diese Ventile werden installiert, um unerwünschte Verschiebung der Spannklauen wegen der zufälligen
Ölleckagen zu verhindern.
• Schmelzdrähte an die Speiseleitung der Spannvorrichtungsmotor,
• automatische Auslösung der Speisung wenn die Schalttafel geöffnet wird.

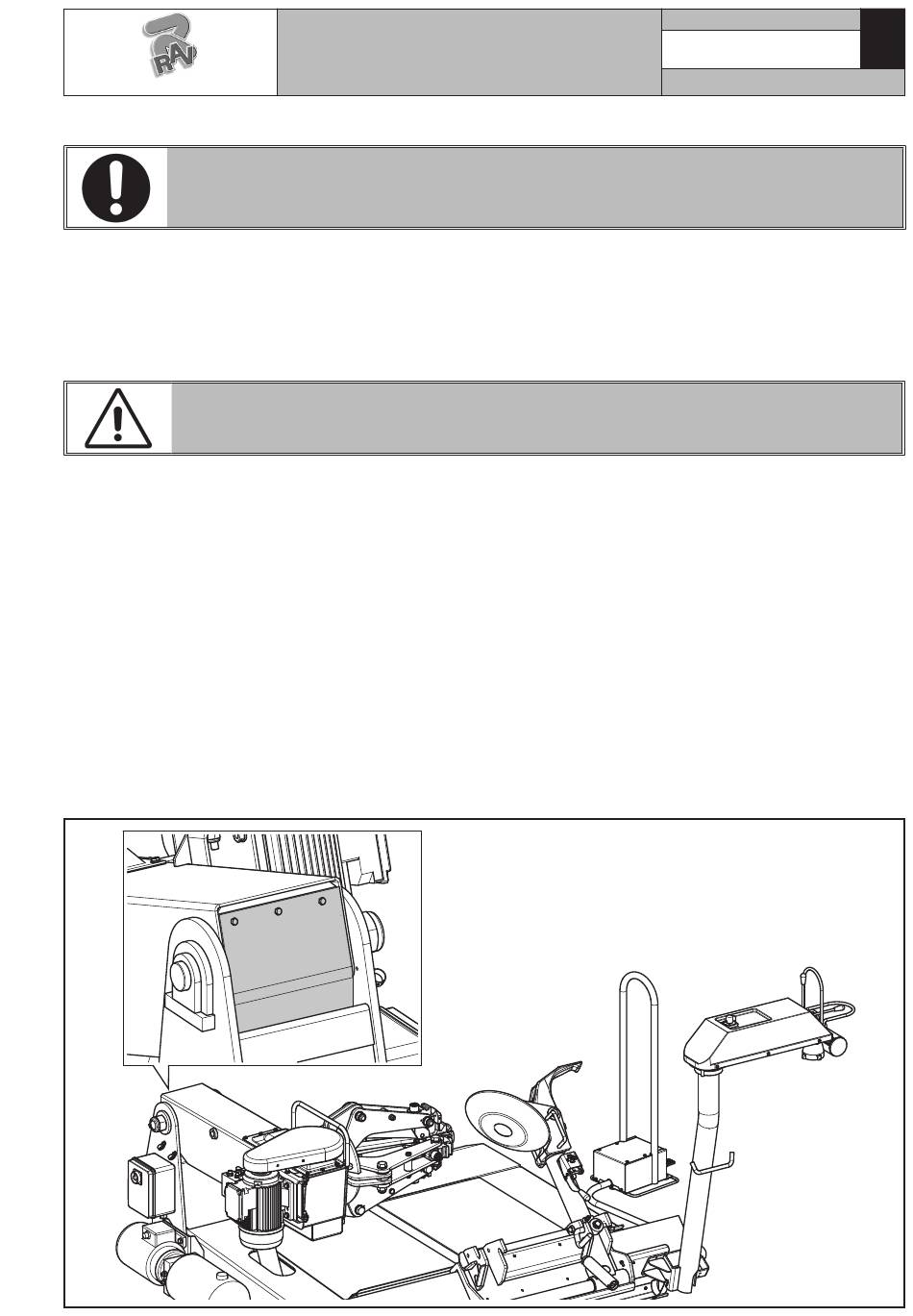

• Feste Schutzeinrichtungen und Schutze
Auf der Maschine befinden sich einige feststehende trennende Schutzeinrichtungen, die dazu dienen, potenti-
elle Quetsch-, Schneide- und Druckgefährdungen zu vermeiden. Diese Schutzeinrichtungen wurden nach der
Bewertung der Risiken und der Arbeitsweise der Maschine realisiert. Man kann diese Schutzeinrichtungen
in der unten wiedergegebenen Abbildung finden.
• Schutzvorrichtung der Motor (Varianten mit Frequenzumformer)
Der neuen Motor "Invemotor" hat Elektronischeschutzvorrichtungen für die Kraftmaschine Abstellung. Wenn
anomalen Betriebsbedigungen, die die Integrität der Kraftmaschine und die Sicherheit des Bedieners schaden
können (Überspannung, Überlast, Überwärmung), eintreten. Sehen das Kapitel 14 "Tabelle Fehlersuche" für
Informationen.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
7505-M002-4_R
Seite 12 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
Abb. 5
