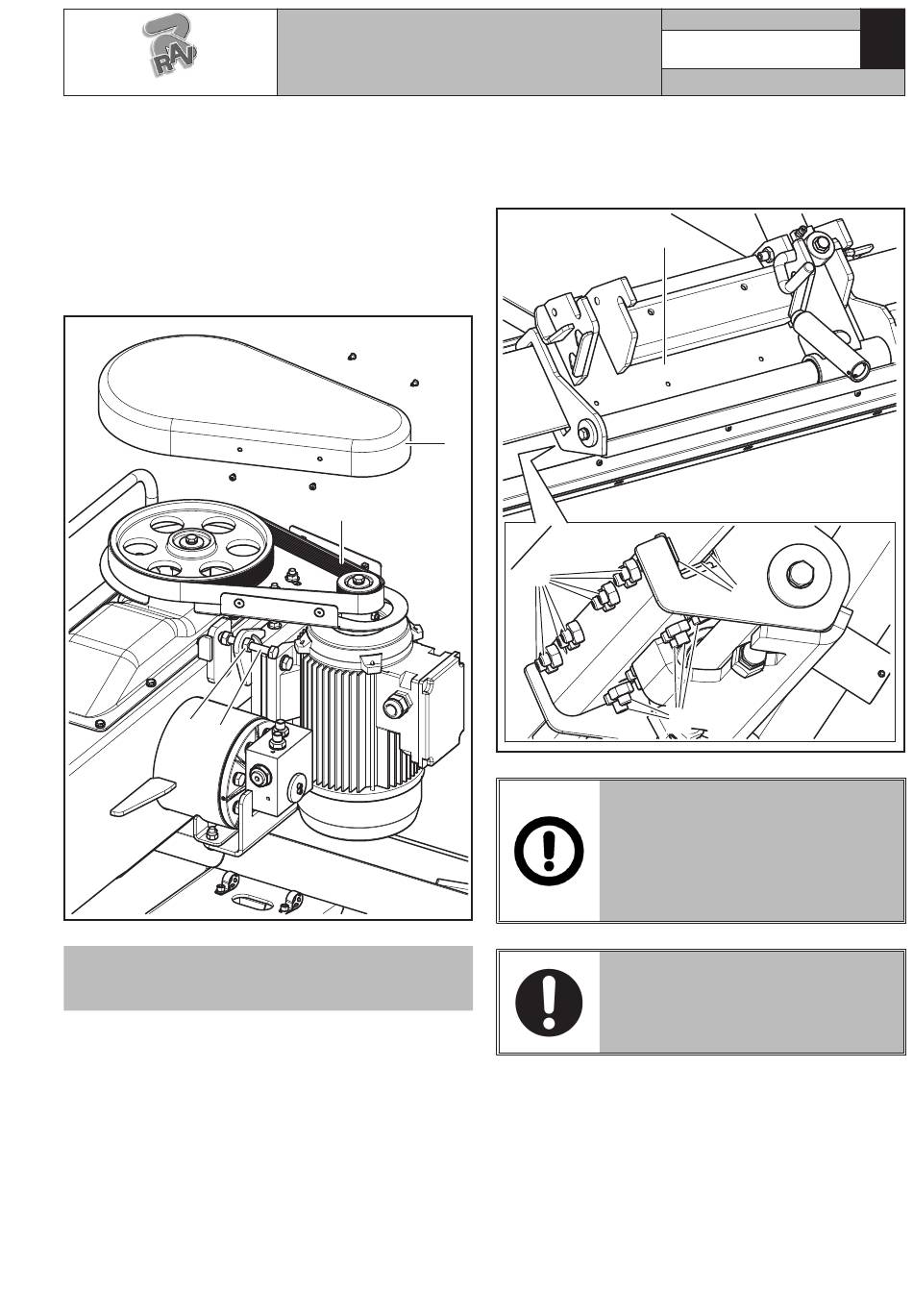

A. Das Straffen des Riemens prüfen (Abb._56 Pkt._1):
• Das Obergehäuse (Abb._56 Pkt._2) durch den
passenden Spannschrauben entfernen;
• den Riemen (Abb._56 Pkt._1) durch die Schraube
(Abb._56 Pkt._3) spannen, nachdem die Mutter
(Abb._56 Pkt._4) gelockert wird;
• Die Klemm-Mutter (Abb._56 Pkt._4) nach den
Verstellungsverfahren spannen, dann das Schutz-
gehäuse (Abb._56 Pkt._2) wieder montieren.
4
3
DIESE OPERATION MUSS AUSGEFÜHRT SEIN,
NUR WENN DER WAGEN NICHT LINEAR SICH
BEWEGT (RUCKARTIGE BEWEGUNG).
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Abb._56
2
1
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
B . D a s S p i e l d e s S c h l i t t e n s r e g u l i e r e n
(Abb. 57 Pkt._1) durch den Stellschrauben
(Abb._57 Pkt._3) der Gleitschuhe (Abb._57
Pkt._2).
Abb._57
1
3
FÜR ALLE AUS DER NICHTBE-
ACHTUNG DIESER ANWEISUNGEN
EVENTUELL ENTSTEHENDEN
SCHÄDEN IST DER HERSTELLER
NICHT HAFTBAR ZU MACHEN;
SIE FÜHREN ZUM VERFALL DER
GARANTIE!!
ALLE SONDERWARTUNGSAR-
BEITEN MÜSSEN EINZIG UND
ALLEIN DURCH QUALIFIZIERTES
FACHPERSONAL DURCHGEFÜHRT
WERDEN.
