RAVAGLIOLI S.p.A.

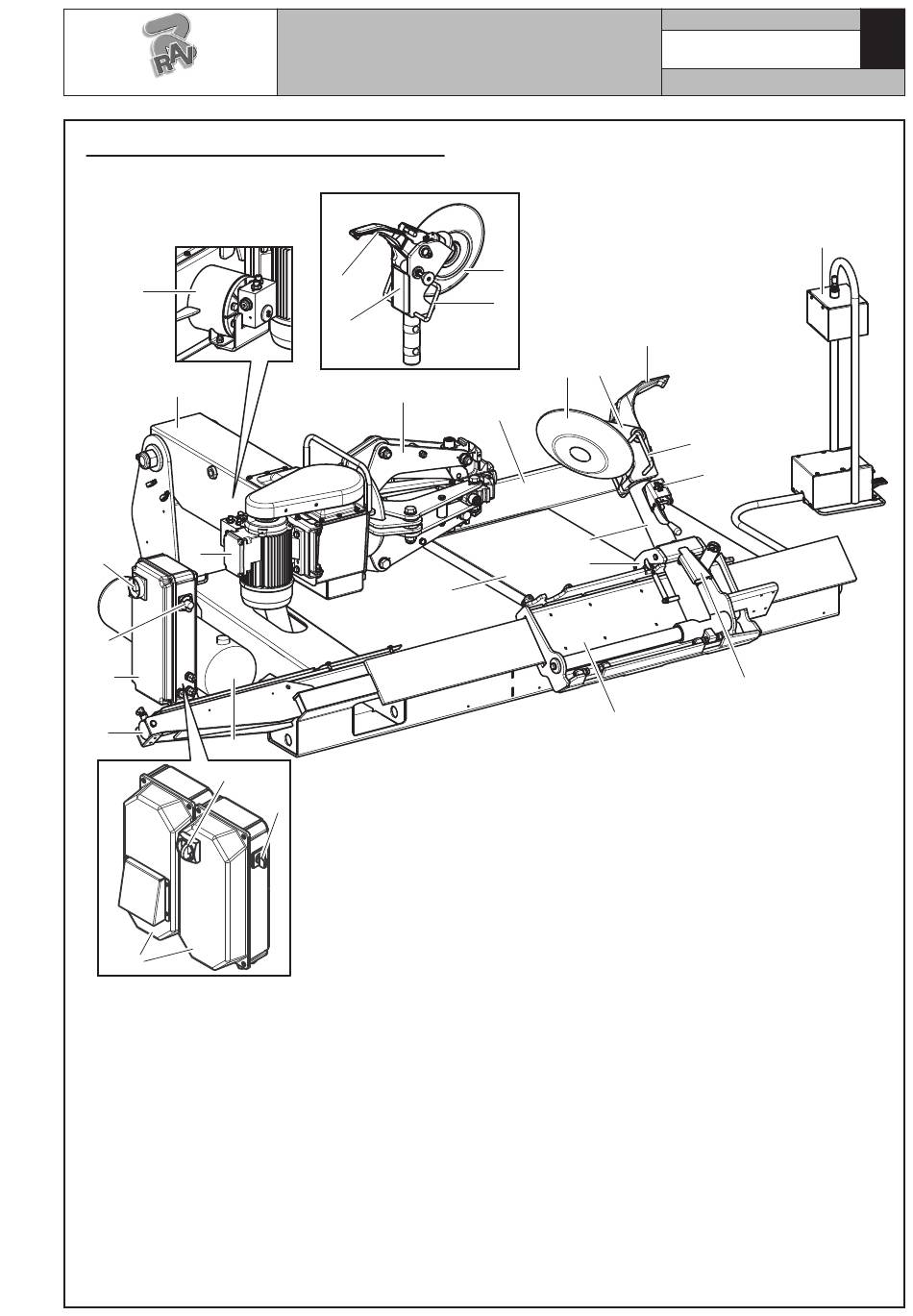

ABB. 3 - G9156.13EI - G9156T.13EI
16
15
14
1
2
17
3
4
1
23
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl Geschwindigkeit der Rad-
zentriervorrichtung
3 - Zylinder für Verschiebung des Werkzeugswa-
gens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Halteklammern
9 - Werkzeugarm
10 - Werkzeugsatz (G9156.13EI)
11 - Quick-fit -Vorrichtung
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
7
18
5
20
2
6
21
7
10
6
22
9
8
13
12 - Antriebsatz
13 - Werkzeugswagen
14 - Motor für Spindelumdrehung
15 - Spindelsarm
16 - Zylinder des Öffnens/Schließens der Spindel
17 - Schalttafel
18 - Werkzeugsatz (G9156T.13EI)
19 - Pedal für Entblocken des Werkeugsträgerarms
20 - Plattform
21 - Hubgriff für Werkzeugsatz
22 - Plattform für Laden des Rads
23 - Elektrische Kisten mit Frequenzumformer
(Version mit Frequenzumformer)
7505-M002-4_R
Seite 6 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
12
21
11
19
D
