Der Abgasbogen lässt sich entfernen, indem er etwa
15° im Uhrzeigersinn gedreht und anschließend
herausgezogen wird. Beim Drehen rückt der Feder-
stift im Stutzen aus.
ACHTUNG
Folgende Hinweise beachten
• Bei der Abführung des anfallenden Kondensates
in die öffentliche Kanalisation sind die örtlichen
Richtlinien zu beachten.
• Für die Kondensatableitung müssen säurebe-
ständige Leitungen verwendet werden. Sie ist mit
Gefälle zum Ablauf zu verlegen.
6.11.3 Kondensatablauf
Ohne Kondensatpumpe:
Kondensatanschluss herstellen
1. Den Kondensatschlauch (4) am Kondensatsiphon (1)
anschließen.
2. Kondensatschlauch in die Durchführung (3) unter der
Bodenronde des Behälters nach hinten und dann
wahlweise nach links oder rechts führen, auf ein aus-
reichendes Gefälle achten.
3. Den Kondensatschlauch zum Abfluss führen.
4. Die Verschlusskappe (5) aus dem Montagebeipack auf
die Tülle vom Kondensatsiphon stecken.

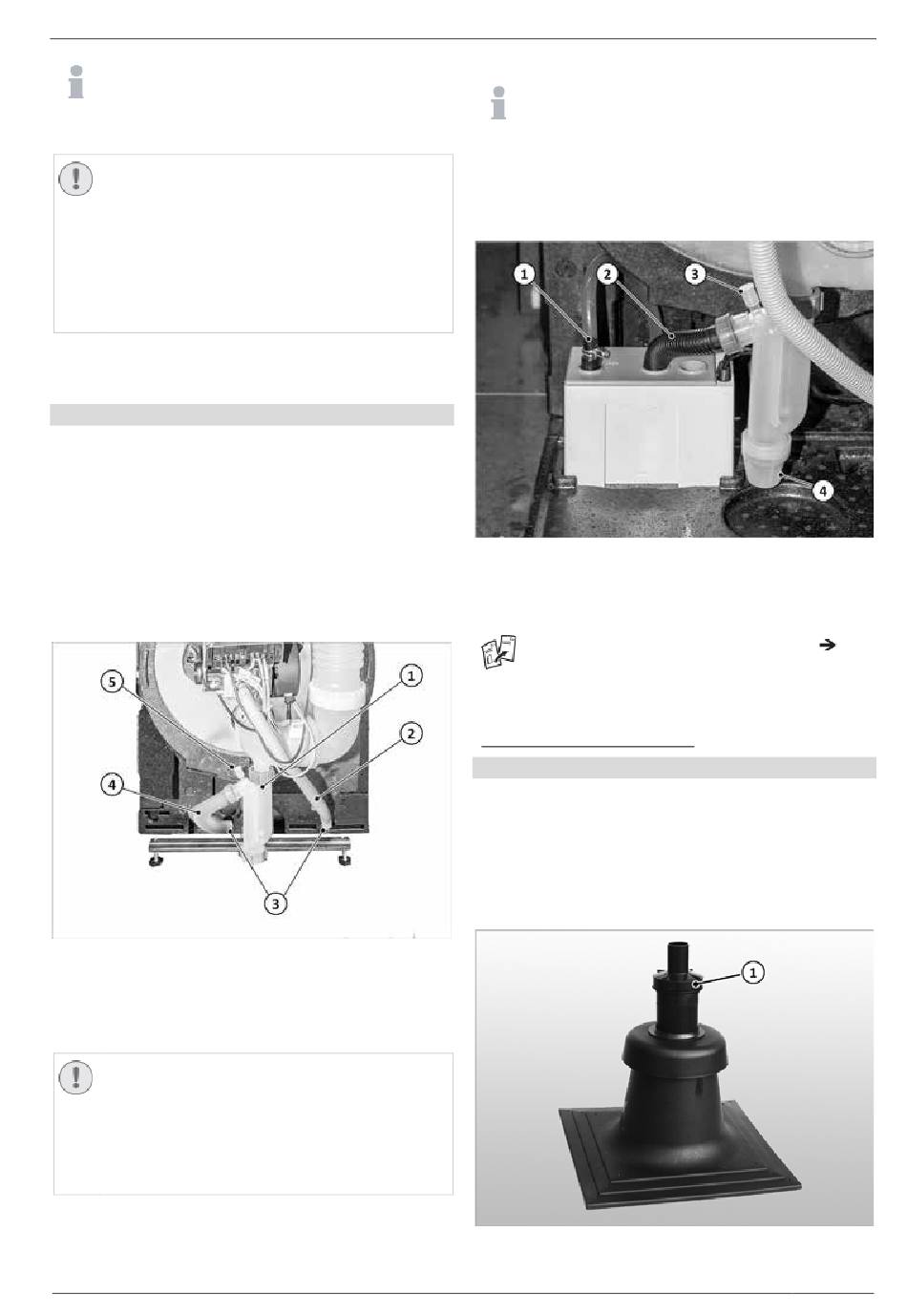

Abb. 90: Zufuhr und Ablaufleitungen ohne Kondensatpumpe
1
Siphon
2
Gasanschlussschlauch
3
Durchführungen
4
Kondensatschlauch
5
Verschlusskappe (im Montagezubehör enthalten)
ACHTUNG
Kondensat-Rückstau verhindern
Austreten von Kondensat möglich
• Bei Verlegung des Kondensatschlauches einen
Bogen („zweiter Siphon") vermeiden.
• Kondensatschlauch immer mit Gefälle verlegen.
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i
Verwendung einer Kondensathebepumpe
• Wenn der Einsatz einer Kondensathebepumpe
aufgrund baulicher Gegebenheiten notwendig ist,
ist diese als Zubehör erhältlich.
• Für Anschluss und Montage die Anleitung der
Pumpe beachten.
• Bei SolvisMax Öl muss der Schmutzfangbecher
aus dem Montagebeipack installiert werden.
Abb. 91: Kondensatpumpe, angeschlossen
1
Druckschlauch
2
Kondensatschlauch
3
Verschlusskappe (im Montagezubehör enthalten)
4
Schmutzfangbecher (nur bei SolvisBen Öl)
Zur Montage einer Kondensatpumpe siehe
Montage Kondensatpumpe (MAL-PUKD).
6.11.4 Schalldämpfung
nur SolvisBen Öl und Hybrid-Öl
Reflexions-Schalldämpfer
1. Das schwarze Abgas-Endrohr aus dem Schornsteinkopf
entfernen.
2. Den Reflexions-Schalldämpfer von oben in den Schorn-
steinkopf einsetzen.
Die Verschraubung des Schalldämpfers (1) muss sich ober-
halb des Schornsteinkopfes befinden!
Abb. 92: Reflexions-Schalldämpfer eingesetzt
6 Montage
35
