6.10.2 mSTB
Mechanischen Sicherheitstemperaturbegrenzer (mSTB)
am Brenner montieren
1. mSTB (->Montagepack) bis zum Anschlag in die Tauch-
hülse oben rechts an der Brennkammer einstecken (ab
Vorderkante mSTB ca. 15 cm tief).
2. Verschraubung anziehen.

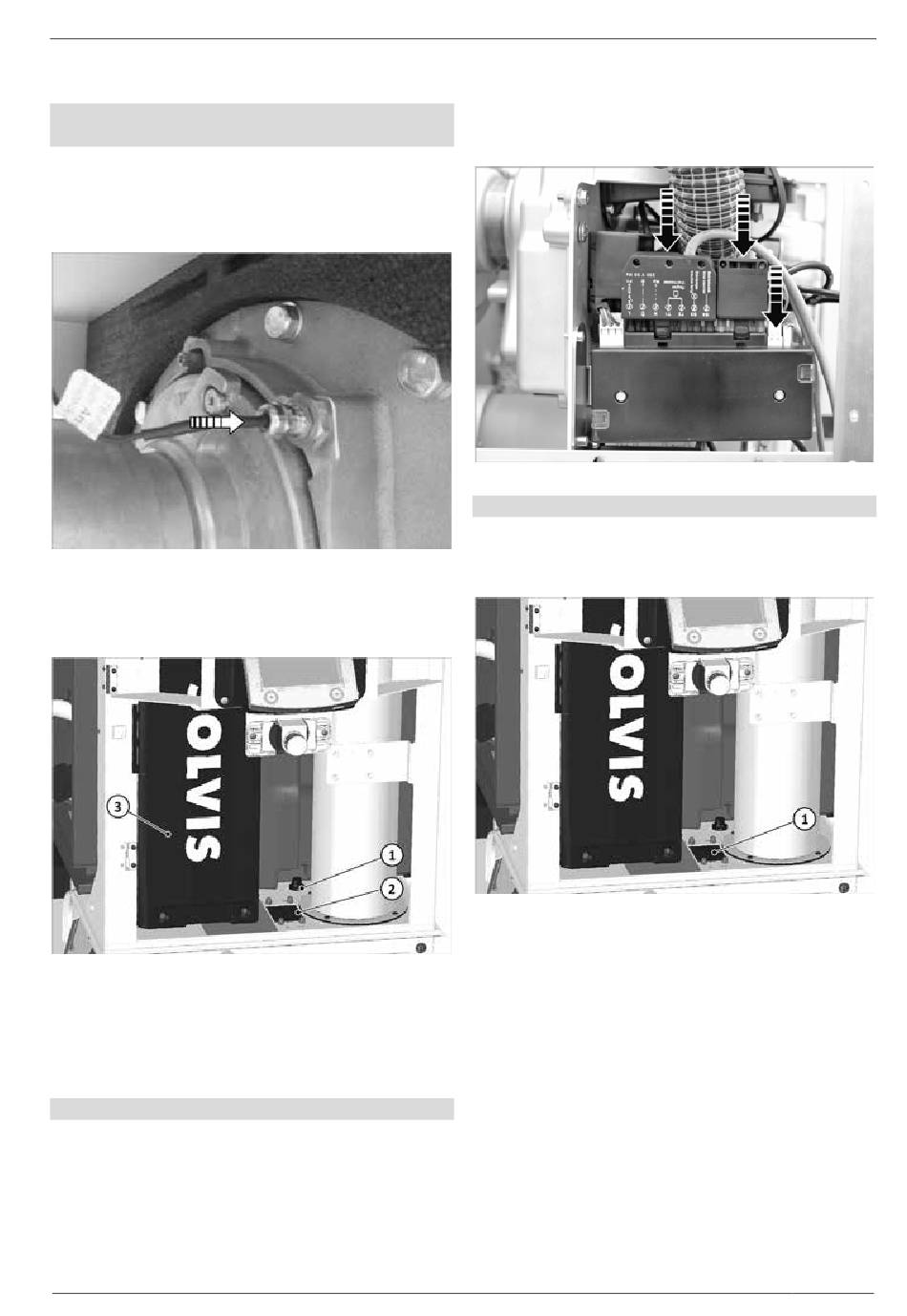

Abb. 71: mSTB einstecken
3. Den mSTB-Entriegelungs-Schalter an der vorgesehenen
Bohrung am Basisblech(1) von unten anbringen. Dazu
den Stopfen entfernen.
Abb. 72: mSTB (1) am Basisblech befestigen
1
mSTB
2
Kabeldurchführung
3
Netzplatinengehäuse
6.10.3 Elektrischer Anschluss Ölbrenner
Brennerstecker am Brenner anschließen
Im Brennerkarton befinden sich zwei Brennerstecker, die
wie nachfolgend beschrieben am Interface des Feue-
rungsautomaten aufgesteckt werden:
1. Zunächst den siebenpoligen Brennerstecker stecken.
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i
2. Dann den vierpoligen Stecker (für 2. Brennerstufe)
anschließen.
3. Zum Schluss den am Stecker angeschlossenen zweipo-
ligen Reset-Stecker montieren.
Abb. 73: Stecker aufstecken
Kabel zur Netzplatine verlegen
1. Die Anschlussleitung des mSTB und die Brenneran-
schlusskabel durch die Durchführung (1) am Basisblech
zur Netzplatine verlegen.
Abb. 74: Leitungsdurchführung am Basisblech (1)
Die Leitungsdurchführung im Basisblech dient der korrek-
ten Luftansaugung des Brenners.
Aufbau der Leitungsdurchführung
Die Durchführung besteht aus 3 Komponenten:
• Der Rahmen (1) ist bereits an der Unterseite der Durch-
führung des Basisblechs montiert.
• Das Inlay (2) teilt den Durchtritt in Segmente und kann
von oben in den Rahmen eingeschoben werden.
• Passende Tüllen (3) werden um die Leitungen gelegt und
von oben in das Segment des Inlays gedrückt.
6 Montage
29
