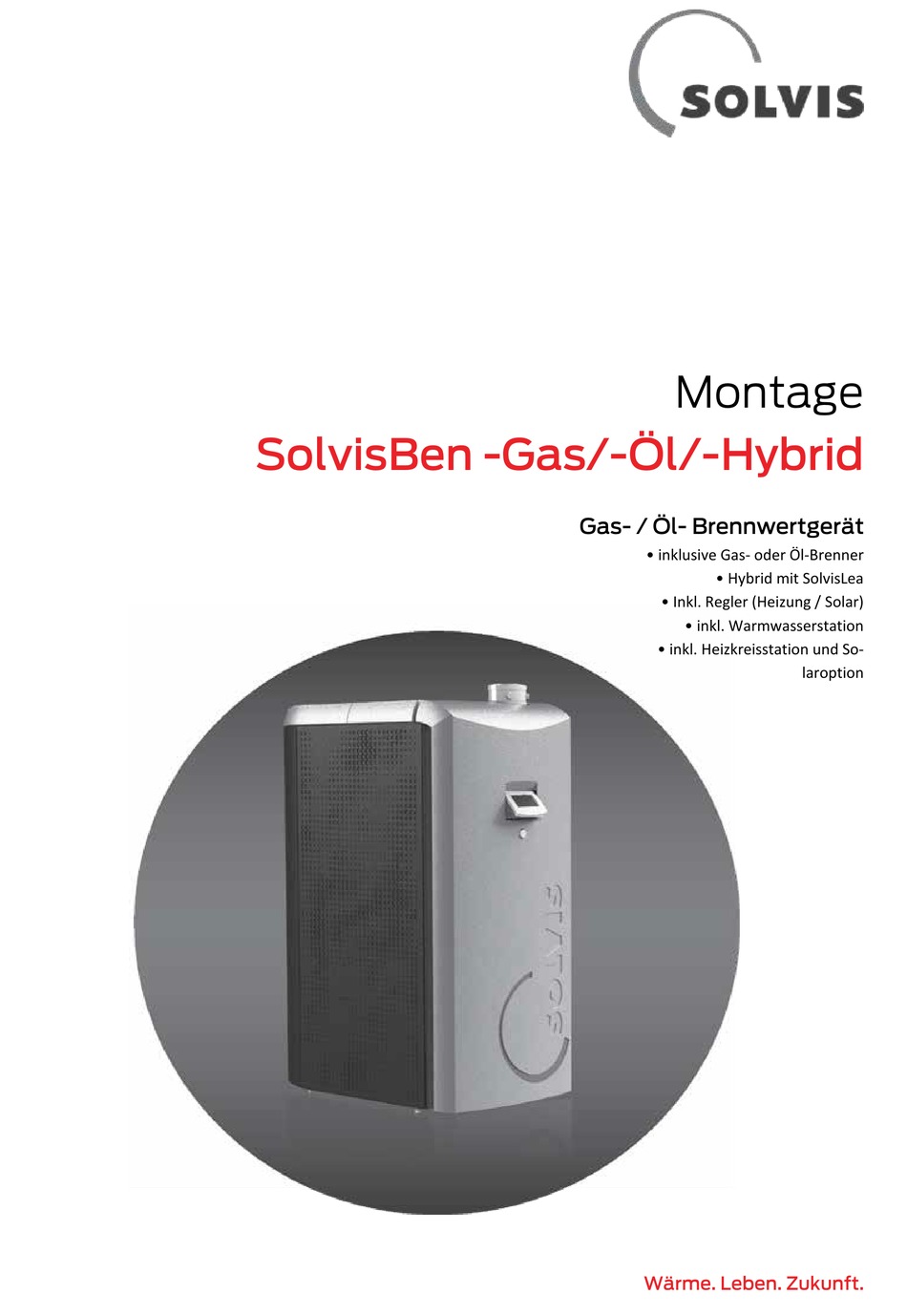

- Seite 1 Montage SolvisBen -Gas/-Öl/-Hybrid Gas- / Öl- Brennwertgerät • inklusive Gas- oder Öl-Brenner • Hybrid mit SolvisLea • Inkl. Regler (Heizung / Solar) • inkl. Warmwasserstation • inkl. Heizkreisstation und So- laroption Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße Installation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
6.10.1 Einbau Öl-Brenner ............................ 27 6.10.2 mSTB ................................29 6.10.3 Elektrischer Anschluss Ölbrenner ......................29 6.10.4 Ölleitung ..............................30 6.10.5 Verschließen der Leitungsdurchführung ....................32 6.10.6 Ölzufuhr ..............................32 6.11 Abgassystem ................................34 SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... - Seite 4 Abschließende Arbeiten ............................54 7.11.1 Kontrolle ..............................54 7.11.2 Obere Behälterisolierung ......................... 54 7.11.3 Seitliche Behälterisolierung ........................56 7.11.4 Übergabe ..............................58 8 Wartung ................................59 Allgemeine Wartung .............................. 59 Wartung des Brenners ............................60 MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS...
- Seite 5 11.2.1 Belegungstabelle ............................79 11.2.2 Anschlussplan ............................79 11.3 Netzplatine ................................80 11.3.1 Belegungstabelle (Anlagenstatus) ......................80 11.3.2 Anschlussplan SolvisBen Gas / Öl und Hybrid -Gas / -Öl ..............81 11.4 Erweiterungsplatine ............................... 82 11.4.1 Belegungstabelle ............................82 11.4.2 Anschlussplan ............................82 11.5...
-
Seite 6: Sicherheitshinweise
ACHTUNG heraus nur die dafür vorgesehene Öffnung ver- Anleitung beachten wenden. Solvis haftet nicht für Schäden, die durch Nichtbe- • Die Durchtritte der Leitungen sind mit den mitge- achten dieser Anleitung entstehen. lieferten Tüllen abzudichten. • Vor Bedienung oder Installation die Anleitung aufmerksam durchlesen. -
Seite 7: Systemvarianten
3 Systemvarianten 3 Systemvarianten Der SolvisBen ist in folgenden Ausführungen erhältlich: • als Gas-Brennwert-Gerät SolvisBen Gas in 4 Leistungsstu- fen: 10, 18, 25 oder 30 kW • als Öl-Brennwert-Gerät SolvisBen Öl in 2 Leistungsstufen: 17 und 23 kW • als kombiniertes Wärmepumpen- / Gas-Brennwert-Gerät SolvisBen Hybrid Gas mit Wärmepumpe SolvisLea Eco... -
Seite 8: Lieferumfang
• Montageanleitung. SolvisBen Gas und Hybrid-Gas zusätzlich: • modulierendes Gas-Brennwertgerät mit flexiblem Gas- anschluss, Brennerkabel, Befestigungsmuttern, Brenner- dichtschnur • Zubehör für Brennwertgerät: Abgasanschlussbogen mit Siphon und Kondensatschlauch, Gasleitung, Gasgerä- tehahn, eSTB und Kesselbürste. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 9: Aufstellbedingungen Und Transport
• beigelegten Transportgriff an oberer, hinterer Behälter- öse montieren • ein zweiter Transportgriff ist am vorderen Behälterfuß bereits montiert und wird nach der Aufstellung nicht demontiert • Behälter von Palette losschrauben. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 10: Montage
Für die Montage der Solarwärmeübergabestation, 2. Das Wellrohr um 90° nach links oder rechts zum Auf- siehe Kap. „Montage“ der Montageanleitung stellort des MAG biegen. (MAL-SUES-5,5). 3. Die mitgelieferte MAG-Anschlussgruppe mit Dichtung am MAG-Anschluss montieren. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 11: Speicher
1. Senkrechte Verrastung (1) zwischen beiden Einzelteilen terfuß abschrauben. lösen. Dazu die Teile ca. 1 cm auseinanderziehen. 3. Entlüftungs- und Abblasleitung aus Blechdurchführung 2. Das kleinere Teil nach unten herausziehen (2). entfernen. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 12: Montage Der Isolierung
Bereich mit dem Behälter verschraubt werden. Das Isolierbauteil für die linke Seite so drehen, dass die Aussparung für den Sen- sor S3 (1) sich unten befindet. Abb. 11: Montierter E-Heizstab MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 13 Abb. 16(6) bis zum Boden rausdrehen. 2. Auf einer Seite des SolvisBen die hintere Behälterisolie- rung (1) an der Stationenisolierung (2) anlegen. Die Vliesronden sollen rundherum dicht an den umgeben- den Isolierteilen anliegen. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 14: Verlegung Sensorkabelbaum
1. Das Spiralkabel (1) von hinten ausgehend in die seitli- 7. Der Entlüftungsschlauch kann ebenfalls in den Entwäs- che Nut der Isolierschale über dem Basisblech drücken. serungsablauf oder in eine geeigneten Behälter geführt werden. Abb. 20: Spiralkabel einklemmen MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 15 Weitere Parameter sind hier die Brennerleistung und die Zapfleistung. Die Position des S1-Sensors hat aber auf der anderen Seite auch Auswirkungen auf die Wärmeverluste und den Energiebedarf des Systems. Abb. 24: Sensor S1 in Position S1-Komfort montieren SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 16: Warmwasserstation
2. Den festen Sitz der Überwurfmutter am Vorlaufan- schluss der WWS (2) zum Speicher oben (hinterer An- schluss des Fittings zwischen Sicherheitsventil und Ku- gelhahn) kontrollieren und ggf. nachziehen. Abb. 28: TWW-/TWK-Anschluss von oben MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 17: Heizkreise
Kugelhahn der HKS (2) kontrollie- ren und ggf. nachziehen. Abb. 29: TWK- / TWW-Anschluss hinten Trinkwasser, warm (TWW) Trinkwasser, kalt (TWK) Einbindung des Zirkulationsstranges gemäß Anla- genschema im Anhang. Abb. 31: Anschlüsse HKS kontrollieren / nachziehen SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 18: Mit Externen Heizkreisstationen
Anschlussleitungen innerhalb der Isolierhülle des SolvisBen nach hinten verlegt werden. 1. Längeren Rohrbogen aus dem Anschlusssatz am H-VL- Anschluss der HKS montieren (Kugelhahn über Pumpe). Abb. 35: H-VL (1) / H-RL-Anschluss (2) für externe HKS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 19 S. 17 beschrieben. Anstelle einer integrierten Heizkreissta- tion sind hier Rohre montiert. Abb. 37: H-VL (1) / H-RL-Anschluss (2) für externe HKS Abb. 39: H-VL / H-RL-Anschluss von oben Heizung-Vorlauf (H-VL) Heizung-Rücklauf (H-RL) SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 20: Ohne Heizkreise
Zur Umstellung auf Flüssiggas den pas- senden Umbausatz bestellen: • Brenner 1,9 - 10 kW: UB-SX-LN-3-10-FG • Brenner 2,9 - 18 kW: UB-SX-LN-3-18-FG • Brenner 4,8 - 25 kW: UB-SX-LN-3-25-FG • Brenner 4,8 - 30 kW: UB-SX-LN-3-30-FG MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 21 • Nach dem Umbau unbedingt CO -Wert überprü- fen, siehe „CO2-Wert einstellen (Max. Brenner- 1. Die CO -Einstellschraube (1) 1 1/4 Umdrehungen in leistung)“, Kap. „Einstellungen“, S. 48. Richtung Minus (Uhrzeigersinn) drehen. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 22: Programmaktualisierung Gas-Brenner
Abb. 47 (1): 7,25 mm • Zündelektrode Abb. 47 (2): 6,9 mm Brenner montieren • Elektroden untereinander Abb. 48 (1): 3,5 mm 1. Die vordere Flanschisolierung demontieren und für die spätere Verwendung beiseite legen. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 23: Estb
Luftansaugung des Brenners. Aufbau der Leitungsdurchführung Die Durchführung besteht aus 3 Komponenten: • Der Rahmen (1) ist bereits an der Unterseite der Durch- Abb. 49: Brenner einbauen führung des Basisblechs montiert. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... - Seite 24 3. Leitungen so verteilen, dass pro Segment maximal eine Leitung (2 für Kondensatpumpe) durchgeführt wird. 4. Inlay von oben in den Rahmen einschieben. Ein „Klick“ bestätigt die korrekte Montage Abb. 56: Bus-Stecker anschließen MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS...
-
Seite 25: Gasleitung
(Flachdichtung --> Montagepack). Abb. 58: Gasleitung nach unten verlegen Gasleitung verlegen - Variante nach oben 1. Gasleitung (3) nach oben führen und durch den Rah- men der Kabeldurchführung (2) stecken. Abb. 60: Gasleitung anschließen SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 26: Verschließen Der Leitungsdurchführung
3. Kabeltüllen entlang des Wellenschnitts aufbiegen und damit die entsprechende Leitung oberhalb der Durch- führung ummanteln. Dabei auf eine korrekte Orientierung der konischen Tüllen achten: Einprägung auf der Tülle (z.B. „8-9“) nach oben zeigend (1). MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 27: Ölbrenner
• Die Brennerdichtschnur nicht kürzen! Abb. 66: Lage Zündelektroden prüfen Einstelllehre Zündelektroden Kontrollfenster Mischerkopf Abb. 64: Brennerdichtschnur einlegen 3. Brenner aus dem Karton nehmen. 4. Das aufgesteckte Flammrohr entfernen (Bajonettver- schluss). SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... - Seite 28 Abb. 67: Abstand Zündelektroden prüfen Einstelllehre Mischerkopf Zündelektroden 7. Düsenstock wieder einschieben. 8. Kesseltürstein wie gezeigt aufsetzen. Abb. 70: Brenner einbauen Abb. 68: Kesseltürstein aufsetzen 9. Flammrohr aufsetzen und verriegeln. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS...
-
Seite 29: Mstb
• Passende Tüllen (3) werden um die Leitungen gelegt und von oben in das Segment des Inlays gedrückt. Im Brennerkarton befinden sich zwei Brennerstecker, die wie nachfolgend beschrieben am Interface des Feue- rungsautomaten aufgesteckt werden: 1. Zunächst den siebenpoligen Brennerstecker stecken. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 30: Ölleitung
Netzplatine (unten rechts) aufstecken. 2. Kabel mit der Zugentlastung sichern. Brennerstecker an Netzplatine anschließen 1. Anschlussleitung seitlich durch die Zugentlastung der Abb. 78: Ölfilter-Halterung befestigen Netzplatine führen und auf die Netzplatine aufstecken (Beschriftung beachten). MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 31 4. Vor- und Rücklauf entsprechend der Kennzeichnung für die Durchflussrichtung an den Filteranschlüssen fest verschrauben. 5. Die Ölzuleitung kann von oben hinter dem Abgasrohr in den Vorbau des SolvisBen eingeführt werden (1). Abb. 83: Ölzuleitung am Rahmen befestigen SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 32: Verschließen Der Leitungsdurchführung
(Hauptschalter). Nach der Betankung muss er noch für mindestens 2 bis 4 Stunden ausgeschaltet bleiben. In die- ser Zeit ist ein Betrieb der Solaranlage und der Warmwas- serbereitung nicht möglich. Abb. 85: Eindrücken der Tüllen ins Inlay MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 33 Horizontale Linie im Diagramm (1) Die Ölpumpe am Brenner hat z. B. zu einem außen liegen- den Erdtank eine maximale Ansaughöhe von –3 m zu überwinden (schräge Diagrammlinie (2)). Die vertikale Linie SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 34: Abgassystem
7. Das obere Rohrende auf die Verschraubung des Ab- gasbogens setzen. Darauf achten, dass der Dichtring und der Sprengring gerade in der Verschraubung sit- zen. 8. Die Überwurfmutter (3) nach unten ziehen und mit dem Abgasbogen verschrauben. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 35: Kondensatablauf
Kondensatschlauch Verschlusskappe (im Montagezubehör enthalten) ACHTUNG Kondensat-Rückstau verhindern Austreten von Kondensat möglich • Bei Verlegung des Kondensatschlauches einen Bogen („zweiter Siphon“) vermeiden. • Kondensatschlauch immer mit Gefälle verlegen. Abb. 92: Reflexions-Schalldämpfer eingesetzt SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 36: Externe Abgasabführung
Institut für Bautechnik in Berlin (DIBT) baurechtlich wenden (Telefonnummer, siehe Seite 2). zugelassen. Kürzung der Abgasrohre Alle Abgasrohre sind kürzbar. Bei Verlegung im Schacht muss das Abgasrohr mindestens 100 mm aus der Schachtabdeckung herausragen. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 37: Abgasleitung Montieren
Konzentrische Schachtdurchführung Zul. max. Länge 16 m Maximale waagerechte Länge CAS-8 (C ) raumluftunabhängig Außenwand (nicht in DN 60) Zul. max. Länge 20 m Abb. 93: Versatz und Länge Maximale waagerechte Länge SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 38: 2-Teiliges Bodenteil
Reparaturarbeiten herausgenommen und als Knie- Abb. 95: Bodenteil bündig einschieben kissen verwendet werden. 4. Die Winkel des Bodenteils (3) mit der Kunststoff- schraube aus dem Montagepack mit der hinteren Flan- schisolierung handfest verschrauben. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 39: Vordere Flanschisolierung
• Die vordere Flanschisolierung muss rundherum Flanschisolierung ansetzen. bündig an der hinteren anliegen. 2. Nun die vordere Flanschisolierung in den Nuten seitlich • Die beiden Hälften sollen bündig miteinander nach innen bis zur Mitte schieben (1). verrasten. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 40: Elektrischer Anschluss
Schutzmaßnahmen und Hinweise in dieser (1) im Deckelbereich einführen. Anleitung betreiben. • Die Anlage ist in den örtlichen Potenzialausgleich unter Beachtung der Mindestquerschnitte einzu- beziehen. • Bei mehrphasigem Netzanschluss auf die richtige Phasenlage des Netzes achten. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 41: Potenzialausgleich
Netzplatine auflegen und mit Zugentlastungen (3) si- chern. Alle Leitungen im Bereich zwischen WWS- Isolierung und Netzplatine in einer Schleife legen, so dass sie genügend Spielraum zum Öffnen der Netzpla- tinentür bieten. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... - Seite 42 Rahmen befestigen. 1. Von der Haupterdungsschiene im Hausanschlussraum einen Schutzpotenzialausgleichsleiter mit grün-gelber Abb. 105: Potenzialausgleich des SolvisBen Hausanschlussraum Kabelschuh Schutzpotenzialausgleichsleiter Unterlegscheibe Aufstellort Zahnscheibe SolvisBen Konsole SolvisBen Mutter Schraube Federring Haupterdungsschiene MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS...
-
Seite 43: Anschluss Des Außensensors
Beachtung der Polarität an- Gesundheitliche Schäden bis hin zum Herzstillstand schließen (siehe Abb. 109). möglich. • Anlage vor Arbeiten spannungsfrei schalten und gegen Wiedereinschalten sichern. Abb. 109: Raumbedienelement anschließen Abb. 107: Raumbedienelement BE-SC-2 SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 44: Anschluss Modbus Vorbereiten (Nur Solvisben Wp)
Nach der Inbetriebnahme wie folgt prüfen, ob der Heiz- 2. Die von der SolvisLea kommende, geschirmte Modbus- kreismischer korrekt angeschlossen ist: leitung in die Verbindungsdose einführen. 3. Leitung abmanteln, Schirmung freilegen und in Schirm- klemme fixieren. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 45: Anschluss Solarstation (Optional)
Platz der Erweiterungsplatine mit den Klemmen PE/N/L auflegen. 2. Versorgungsleitung durch die Zugentlastung führen und sichern. Die Spannungsversorgung des Verdichters selbst erfolgt separat und nicht über den SolvisBen, sie- Kap. „Elektrischer Anschluss“ in der Monta- geanleitung (MAL-LEA). SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... - Seite 46 Schließen des Deckels nicht eingeklemmt werden. 2. Zugentlastungen vorsichtig anziehen. 3. Prüfen, ob alle Buchsenleisten auf die Netzplatine gesteckt sind. 4. Deckel (1) mit vier Schrauben (2) befestigen. Abb. 113: Deckel der Netzplatine befestigen MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS...
-
Seite 47: Inbetriebnahme
• Bei Gebäuden mit sehr hohen Glasanteil und / oder Neubau (Neubau-Dämmstandard) ist die Be- rechnung nur eingeschränkt gültig. • Die Methode darf nur bei gleichbleibenden Rand- bedingungen (beheizte Gebäudefläche, Nutzer- verhalten) eingesetzt werden. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 48: Gasbrenner
„Anlagenplanung“ in der Planungsunterlage für SolvisLea (PUL-LEA). 2. In Wartungsfunktion „Max. Brennerleistung“ starten. • Einstell-Schraube hineindrehen = CO -Wert sinkt • Einstell-Schraube herausdrehen = CO -Wert steigt Abb. 115: Brenner einstellen Messstutzen Einstellschraube MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 49: Ölbrenner
• CO 13,3 % Brenner einschalten Anmeldung an der SolvisControl als Installateur: 1. Wartungsfunktion aufrufen („INSTALLATEUR Menü > Heizung > Wartungsfunkti- on“) siehe auch Kap. „Wartung“ der Bedienungsan- leitung (BAL-SBSX-3-I / BAL-LEA-I). SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... - Seite 50 Punkte blinken. 2. Nur wenn sich der Brenner im Ruhzstand befindet muss zusätzlich mit dem Drehregler (4) die Anzeige „P“ eingestellt werden. Dazu den beiliegenden Innen- sechskantschlüssel verwenden. 3. Taster (3) kurz drücken. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS...
-
Seite 51: Heizungsanlage
3. „Vorgabe Hand “ auf „100 % “ stellen. => Pumpe läuft mit maximaler Drehzahl. 4. Nach ca. 20 Sekunden durch Drücken von „+“ auf „0 % “ stellen. => Pumpe läuft nicht. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 52: Heizkreispumpe (Hks Integriert)
Förderhö- ohne veränderliche Luft aus dem Rotorraum der Pumpe, das Heizungs- he unabhängig vom Rohrnetzkennlinie (z. B. system wird dabei nicht entlüftet. geförderten Volumen- Speicherladepumpen), strom konstant. sowie Einrohr- Heizungssysteme mit Heizkörpern MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 53: Hks Mit Grundfos Alpha
Förderleistung. Funktionsweise: Wenn die automatische Nachtabsenkung 1. Pfeiltaste (5) drücken, die aktuelle Einstellung wird im aktiviert ist, wechselt die Pumpe automatisch zwischen Display angezeigt. Normalbetrieb und Nachtabsenkung in Abhängigkeit von der Vorlauftemperatur. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 54: Grundeinstellung
Isolierung für Anschlüsse von oben montieren Wurden die trinkwasser- und heizungsseitigen Anschlüs- se von oben ausgeführt , wie folgt vorgehen: 1. Die oberen Isolierungen der WWS Abb. 124 (4) und Abb. 124 (3) nach oben abziehen. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 55 Isolierung für Anschlüsse von hinten montieren Wenn die trinkwasser- und heizungsseitigen Anschlüsse mit dem zusätzlichen Anschlussrohrset von hinten aus- geführt wurden, wie folgt vorgehen: Abb. 126: Verrastung rechts und hinten Abb. 127: Verrastung links und vorne SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 56: Seitliche Behälterisolierung
Abb. 131: Verrastung links und vorne 3. Die Rohrisolierung der Anschlussrohre bündig mit der Abb. 132: Vliesstopfen Rückseite Behälterisolierung ausführen, um Wärmeverluste zu minimieren. 4. Öffnungen mit Vließstopfen verschließen. Abb. 133: Vliesstopfen rechte Seite MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 57 3. Das Seitenteil über die ganze Höhe in die Nuten der drehen, die Seitenteile aber nicht damit anheben. hinteren Behälterisolierung drücken. Abb. 137: Füße der Seitenteile rausdrehen Abb. 135: Einfügen des Seitenteils 4. Das Seitenteil anklappen. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 58: Übergabe
9. Typenschildkopie (4) und Energielabel gut sichtbar auf die Geräteverkleidung kleben. Abb. 139: Seitenansicht 10. Rohre und Kabel beschriften. 11. Anleitung im Anlagenordner abheften. 7.11.4 Übergabe Anlage an Betreiber übergeben 1. Anlagenbetreiber in Fachnutzerbedienung der Rege- lung einweisen. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 59: Wartung
2. KFE-Hahn an der MAG-Anschlussgruppe öffnen und MAG drucklos machen. Das abgelassene Heizungswasser aus dem MAG kann für die nachfolgende pH-Wert-Messung aufgefangen werden. 3. Am Luftventil des MAG mit einem Prüfmanometer den Fülldruck kontrollieren. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 60: Wartung Des Brenners
Brenner ausbauen 1. Brennstoffversorgung absperren. 2. Front- und Seitenverkleidung komplett abnehmen. 3. Die vordere Flanschisolierung entfernen. 4. 3 x Langmuttern lösen. 5. Brenner ausbauen und in die Montagehalterung an der Konsole einhängen. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 61: Ölbrenner
1. Abgassystem auf Dichtigkeit und korrekten Sitz über- prüfen (bei konzentrischen Abgassystemen, mit ge- schlossenem Gehäuse, Ringspaltmessung vornehmen). 2. Dichtung Abgasanschluss an Brennkammer tauschen. Abb. 146: Brenner an Konsole einhängen Sichthülse der Flammüberwachung Zündkabel SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 62: Zündelektroden Kontrollieren
Düsenversatz (2,2 mm) 1. Einstelllehre auf die Luftdüse aufsetzen. 2. Mischerkopf inklusive aufgesetzter Einstelllehre gegen die Öldüse schieben und mit Schrauben fixieren. 3. Abschließend den Abstand der Düse mit der Einstell- lehre kontrollieren. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 63: Ölfiltereinsatz Tauschen
1. Flammrohr auf Verunreinigungen und Beschädigungen 2. Neuen Ölfiltereinsatz fest einschrauben. prüfen, ggf. reinigen oder tauschen. 3. Ölfilterbehälter vor dem Verschließen mit Öl füllen. 2. Flammrohr auf festen Sitz prüfen, ggf. fest anziehen. SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 64: Reinigung Der Oberflächen
• Zum Reinigen der Außenhülle keine scharfen oder lösungsmittelhaltigen Reinigungsmittel verwenden. • Verunreinigungen mit einem weichen, feuchten Tuch entfernen. Sichtbare Oberflächen bei Bedarf mit Wasser und haus- haltsüblichem Neutralreiniger abwischen. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 65: Problemlösungen
Trockenlaufschutz Systemdruck überprüfen − Wird die Störung nicht entriegelt, gibt es einen Feh- ler in der Kommunikation (Fehlermeldung F090): 9.1.4 Störungsmeldungen Wilo PARA • Die Störmelde-LED zeigt eine Störung an SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 66: Fehlercodes Gas-Brenner
E12 / Temperatursensor eSTB defekt. Sensor defekt eSTB tauschen defekt E140 Vorzeitige Ein Flammensignal wurde festgestellt bevor der Kurzschluss der Ionisations- Flammenbil- E139 Kabel und Ionisationselektrode prüfen Brenner gestartet wurde. elektrode dung MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... - Seite 67 Programmierung neu starten vierbar Kommunika- Kommunikation zwischen FA und Interface ist Kabel und Stecker zwischen FA und Inter- Feuerungsautomat gesperrt tionsfehler gestört face prüfen, ggf. tauschen, FA Reset SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i...
-
Seite 68: Ölbrenner
Schalldämpfer nicht montiert mitgelieferte Schalldämpfer gemäß Montageanleitung montieren laute Verbrennungsge- Öldruck und Gebläsepressung in Stufe 1 zu niedrig, Mindestwerte gem. räusche falsche Verbrennungseinstellungen Einstelltabelle (siehe Tab. „Einstellwerte zur Brennerleistung“, S. 73) beachten. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 69: Programmablauf- Und Störungsanzeige
Flammensignal vor der Sicherheitszeit Ölvorwärmer defekt Keine Rückmeldung vom Ölvorwärmerthermostat CRC-Fehler Brenn-Parameter Interne Parametereinstellung fehlerhaft Spannungsversorgung defekt Unter-/Überspannung Timeout Kommunikation Keine eBus Kommunikation während der letzten 2 Minuten Sicherheitsabschaltung Interner Sicherheitscheck ist fehlgeschlagen SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 70: Fehlerauswertung Am Feuerungsautomat
Auswahl . Das Verlassen der Programmie- rung erfolgt dann Ebenenweise bis zur Anzeige des Be- triebszustandes. • Nach einer Eingabepause von ca. 1 Minute erfolgt ein automatischer Rücksprung auf die Betriebsanzeige. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 71: Technische Daten
Mindestabstand vorne [mm] Mindestabstand seitlich [mm] * Positionen am Speicher: OK = Oberkante, UK = Unterkante, S4 = Sensor Heizungspuffer oben, S9 = Heizungspuffer unten Abb. 154: Ansichten SolvisBen (alle Maße in mm) SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 72: Brenner
Durchmesser Abgasstutzen DN 80 (Tab. 1) Ergebnisse laut Zulassungsprüfung nach DIN 303, 304, EG-Wirkungsgradrichtlinie 92/42 EWG. Wirkungsgrad und Nutzungsgrad inkl. Verluste für Warmwasserbereitung Der SolvisMax Öl BW erfüllt damit die EG-Wirkungsgrad-Richtlinie 92/42/EWG. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 73: Verwendete Komponenten
15,5 mm 1 mm 14/23 kW: Danfoss, OD 0,40 gph, 60° S 17,0 mm 1 mm (Tab. 3) 10.3 Wärmepumpe SolvisLea Eco Technische Daten SolvisLea und SolvisLea Eco, sie- Montageanleitung SolvisLea (MAL-LEA). SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 74: Systemregler Solviscontrol
* Alarmausgang schaltet nur, wenn der Warnton aktiviert wurde und aufgrund einer Störung ausgelöst wird. ** Blockierschutz: Die Heizkreispumpen können individuell an der SolvisControl so eingestellt werden, dass sie an ganz bestimmten Tagen eine gewisse Zeit laufen. Zeitpunkt und Dauer können geändert werden. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 75: Warmwasserbereitung
PARA 15/7 min. Zulaufdruck (heizungsseitig) [mWS] Leistungsaufnahme 1,8 - 50 Stromaufnahme 0,02 - 0,43 Energie-Effizienz-Index 0,20 Plattenwärmeübertrager Hersteller Danfoss, Typ XB06H+-1-30 XB06H-1-30 XB06H+-1-50 XB06H-1-40 Plattenanzahl [Stk.] Inhalt je Seite [Liter] 0,25 0,25 0,35 SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 76: Heizkreisverteilung
Verfügbare externe Förderhöhe bei 1,7 m³/h [mWS] je nach Ausführung des SolvisBen Abb. 156: Pumpenkennlinie Wilo-Yonos PARA RS Abb. 157: Pumpenkennlinie Grundfos ALPHA2.2 Förderhöhe [m] Volumenstrom [m³/h] Förderhöhe [m] Volumenstrom [m³/h] Leistungsaufnahme [kW] Leistungsaufnahme [kW] MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 77: Pufferladestation Ben Wp
0,5 bar (bei 95 °C) Netzanschluss 230 V ~/ 50 Hz maximale Leistungsaufnahme 2 - 75 W Stromaufnahme 0,03 - 0,38 A 0,21 Abb. 158: Pumpenkennlinien Wilo PARA 15/8 Förderhöhe [m] Leistungsaufnahme [kW] Volumenstrom [m³/h] SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 78: Anhang
11 Anhang 11 Anhang 11.1 Anlagenschema SolvisBen Gas / Öl Ein Heizkreis und Solar Abb. 159: SolvisBen Gas / SolvisBen Öl mit integrierter Heizkreisstation und Solaranlage * gilt nur für SolvisBen Öl Ausstattung Abkürzungen • Öl- oder Gas-Brennwertgerät Luftabscheider Ausdehnungsgefäß... -
Seite 79: Anschlussplatine Smartgrid
3 – verstärkter Betrieb Anhebung des Sollwertes 4 – ext. Anforderung Wärmepumpe schaltet wenn möglich ein. Betrieb wie 3 11.2.2 Anschlussplan Abb. 160: Anschlussoptionen SmartGrid für die Netzplatine der SolvisControl 3 SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 80: Netzplatine
Gas / Hybrid-Gas Brücke alle Brücke „alle“ = gilt für SolvisBen Gas und SolvisBen Ö sowie für SolvisBen Hybrid-Gas und SolvisBen Hybrid-Öll, „FBK“ = zusätzlicher Festbrennstoffkessel oder „HK 3“ = zusätzlicher gemischter Heizkreis MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 81: Anschlussplan Solvisben Gas / Öl Und Hybrid -Gas / -Öl
11 Anhang 11.3.2 Anschlussplan SolvisBen Gas / Öl und Hybrid -Gas / -Öl Abb. 161: Netzplatine SolvisControl 3 für SolvisBen Gas/Öl und SolvisBen Hybrid -Gas/-Öl * ASTB nur für die Schweiz erforderlich AL FBK Alternative Festbrennstoffkessel Erweiterungsplatine, siehe Abb. 162, S. 82... -
Seite 82: Erweiterungsplatine
Abb. 162: Erweiterungsplatine für die Netzplatine der SolvisControl 3 Kabelbaum PL-SC-2-3 Netzplatine SolvisControl 3 Netzplatine SolvisControl 3 Glassockel-Sicherung, 5x20mm, max. 4A träge NETZ Netzanschluss AL HB Alternativ Hybrid SolvisLea Steuerung 11.5 Zubehör Alle Zubehörteile sind in der Solvis Preisliste aufgeführt. MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 83: Sensoren Und Anschlüsse Am Speicher
Abb. 163: Frontansicht Schichtenspeicher Solar-Vorlauf (SÜS) Heizungs-Rücklauf Solar-Rücklauf (SÜS) Sensor S1 Speicher oben Eco Warmwasser-Vorlauf (WWS) Sensor S1 Speicher oben Komfort Warmwasser-Rücklauf (WWS) Sensor S4 Heizungspuffer oben Muffe E-Heizstab Sensor S3 Speicherreferenz Heizungs-Vorlauf Speicherentlüftung Speicherentlüftung SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 84: Ersatzteilübersicht
19 Doppeldrahtschelle 14,4- 15,1mm 42 Scheibe 8,4/25x2 43 Vliesstopfen Stationeniso 29488 Vliesstopfen Stationeniso 20 Schlauch 50m 21 Entleerungsschlauch 50m 10440 Entlüftungsschlauch 6, SR-7 44 Baugruppe Konsole 22 Isolierung Flanschhals 30261 Isolierung Flanschhals MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS... -
Seite 85: Typenschild
Nutzwärmeleistung (min.-max.) bei Vorlauf- / Rücklauftemperatur Maximale Betriebstemperatur in [°C] Versorgungsdrücke Maximaler Betriebsdruck in [mbar] Bestimmungsländer Installationsarten nach TRGI Nennvolumen Speicher in [l] Gerätekategorie CE-Kennzeichnung -Klasse Herstellort Brennerleistung (minimale - maximale) Hersteller SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i... -
Seite 86: Index
