6 Montage
ACHTUNG
Bei der Montage beachten
• Beim Anziehen der Verschraubung mit zweitem
Schlüssel gegenhalten.
6.9.8 Verschließen der Leitungsdurch-
führung
Kabeldurchführung verschließen
1. Inlay mit einem hörbaren „Click" setzen (pro Segment
eine Leitung, für Kondensatpumpe zwei).
2. Set mit Kabeltüllen aus Montagepack nehmen.
Leitungsbelegung Kabeldurchführungsset
Die Tüllen besitzen an der Oberseite eine Einprägung der
Größe (z.B. „8-9") und sind wie folgt zu verwenden:
Kabeldurchführung SolvisBen Gas
Leitung
A12
BUS
ggf. 2 x Leitung Kondensatpumpe
bis zu 4 x frei
Leitungsbelegung Kabeldurchführungsset mit Gasleitung
Für die Durchleitung der Gasleitung nach oben, die Tüllen
wie folgt zu verwenden:
Kabeldurchführung SolvisBen Gas ohne Kondensatpumpe
Leitung
A12
BUS
1 x Gasleitung
Kabeldurchführung SolvisBen Gas mit Kondensatpumpe
Leitung
A12 und Bus
2 x Leitung Kondensatpumpe
1 x Gasleitung
3. Kabeltüllen entlang des Wellenschnitts aufbiegen und
damit die entsprechende Leitung oberhalb der Durch-
führung ummanteln.
Dabei auf eine korrekte Orientierung der konischen Tüllen
achten: Einprägung auf der Tülle (z.B. „8-9") nach oben
zeigend (1).
26
Größe
6-7
4-5
1 x Doppeltülle 5-6
2 - 4 Stk. Blindstopfen
Größe
6-7
4-5
Tülle mit größtem Loch
Größe
1 x Doppeltülle 5-6
1 x Doppeltülle 5-6
Tülle mit größtem Loch

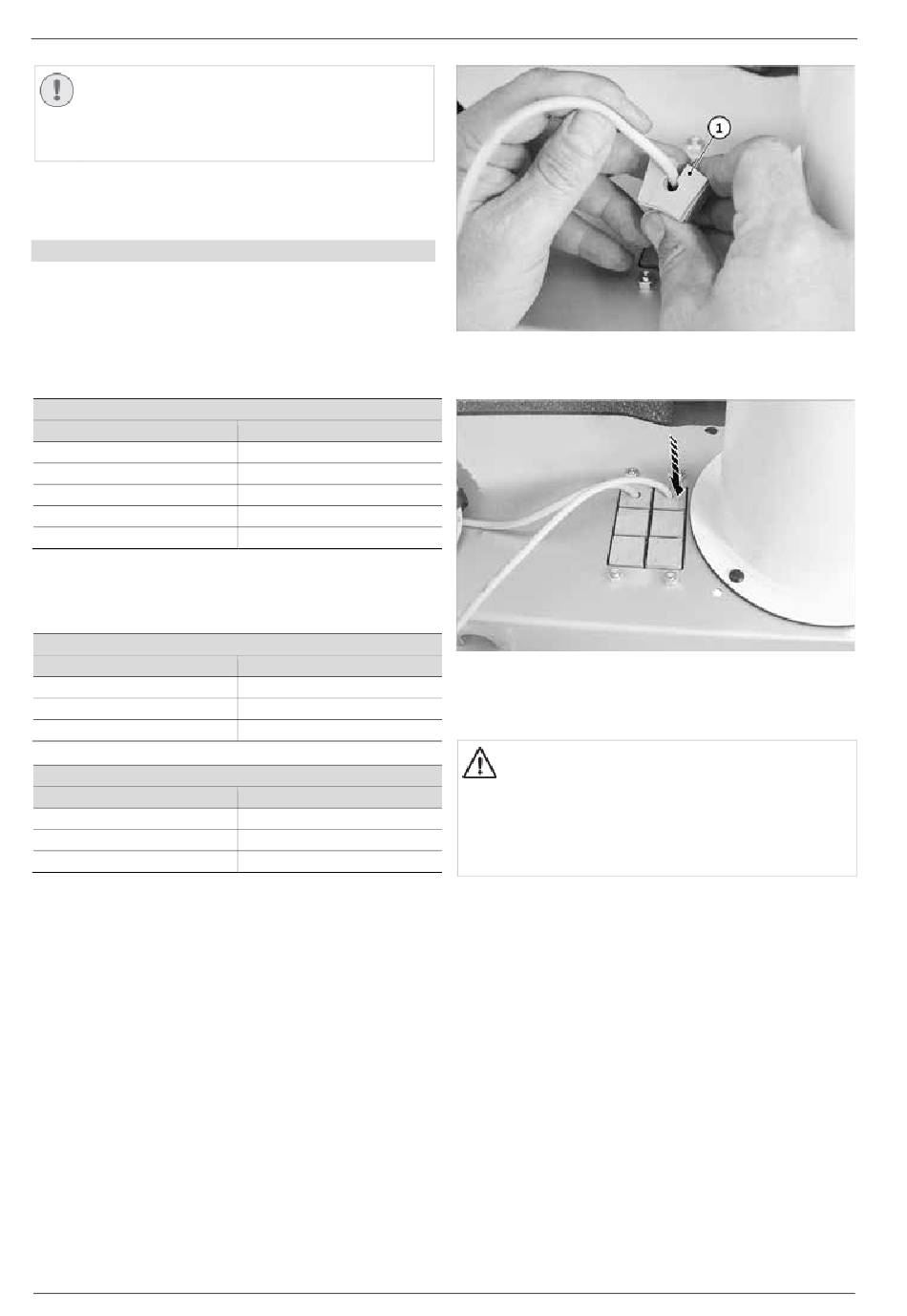

Abb. 61: Leitung mit Tülle ummanteln
4. Tülle mit Leitung von oben ins Inlay drücken.
Abb. 62: Eindrücken der Tüllen ins Inlay
5. Abschließend ggf. die offenen Segmente des Inlays mit
den Blindstopfen verschließen.
GEFAHR
Auf Dichtigkeit der Ansaugkammer achten
Erstickungsgefahr
• Das luftdichte Verschließen der Leitungsdurch-
führung mit den Tüllen ist für raumluftunabhän-
gigen Betrieb zwingend erforderlich.
MAL-BEN · Technische Änderungen vorbehalten · 29435-3i SOLVIS
