Anschlussleitungen sichern
1. Alle Leitungen seitlich durch die Zugentlastungen der
Regelungskonsole führen.
2. Leitungen mit den Zugentlastungen sichern.
Buchsenleisten ST/1/ST/2 aufstecken
1. Die mitgelieferte Buchsenleisten ST/1/ST/2 auf die
Netzplatine aufstecken (Beschriftung beachten).

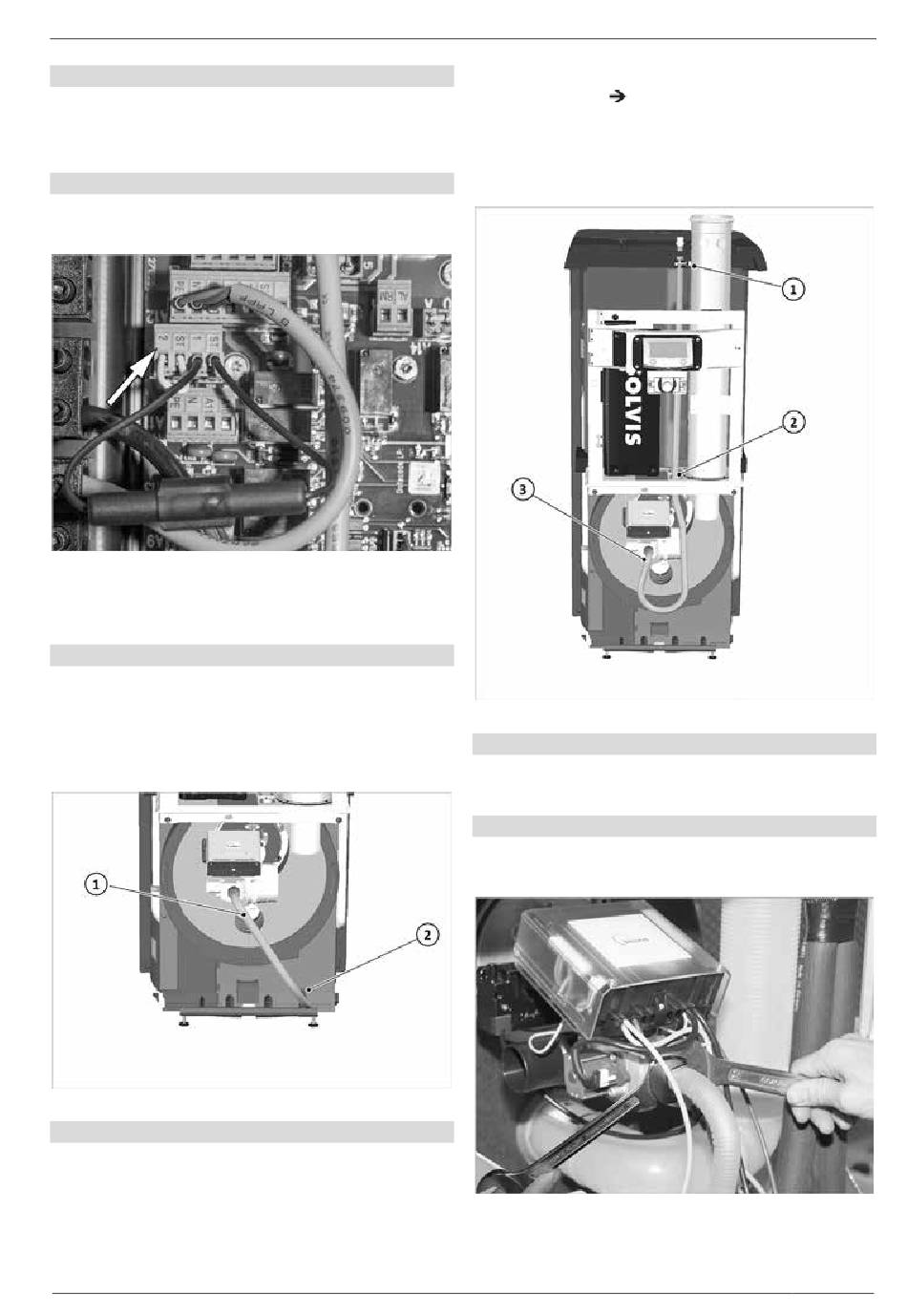

Abb. 57: Buchsenleiste aufstecken
6.9.7 Gasleitung
nur SolvisBen Gas
Gasleitung verlegen - Variante nach unten
1. Gasleitung (1) unter den Behälter führen und in der
Nut der Isolierung (2) einklemmen.
2. Gasleitung unter der unteren Behälterisolierung hin-
durch nach hinten und nach links oder rechts heraus-
führen.
Abb. 58: Gasleitung nach unten verlegen
Gasleitung verlegen - Variante nach oben
1. Gasleitung (3) nach oben führen und durch den Rah-
men der Kabeldurchführung (2) stecken.
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i
Die Leitungsdurchführung ist abschließend luftdicht zu
verschließen, siehe
Kap. „Verschließen der Leitungs-
durchführung", S. 26.
2. Gasleitung gerade nach oben neben dem Abgasrohr
führen und mit Rohrschelle (1) links am Abgasrohr be-
festigen.
Abb. 59: Gasleitung nach oben verlegen
Gasleitung am Brenner anschließen
1. Wellschlauch an den Gasanschluss des Brenners mon-
tieren (Flachdichtung --> Montagepack).
Gasleitung am Brenner anschließen
1. Wellschlauch an den Gasanschluss des Brenners mon-
tieren (Flachdichtung --> Montagepack).
Abb. 60: Gasleitung anschließen
6 Montage
25
