1
Trinkwasser, warm (TWW)
2
Trinkwasser, kalt (TWK)
Längenausdehnung beachten.
• Ausdehnungsbogen berücksichtigen.
Optional: Anschluss von hinten montieren
Mit dem als Zubehör erhältlichen Anschlusssatz können
die Anschlussleitungen innerhalb der Isolierhülle des
SolvisBen nach hinten verlegt werden.
1. Montage eines längeren Rohrbogens des Anschlusssat-
zes am TWK-Anschluss (2) der WWS.
2. Montage eines kürzeren Rohrbogens am TWW-
Anschluss (1) der WWS.
3. Anschluss bauseitige Leitungen an Rohrbögen:
- TWW (1) : außen
- TWK (2) : innen

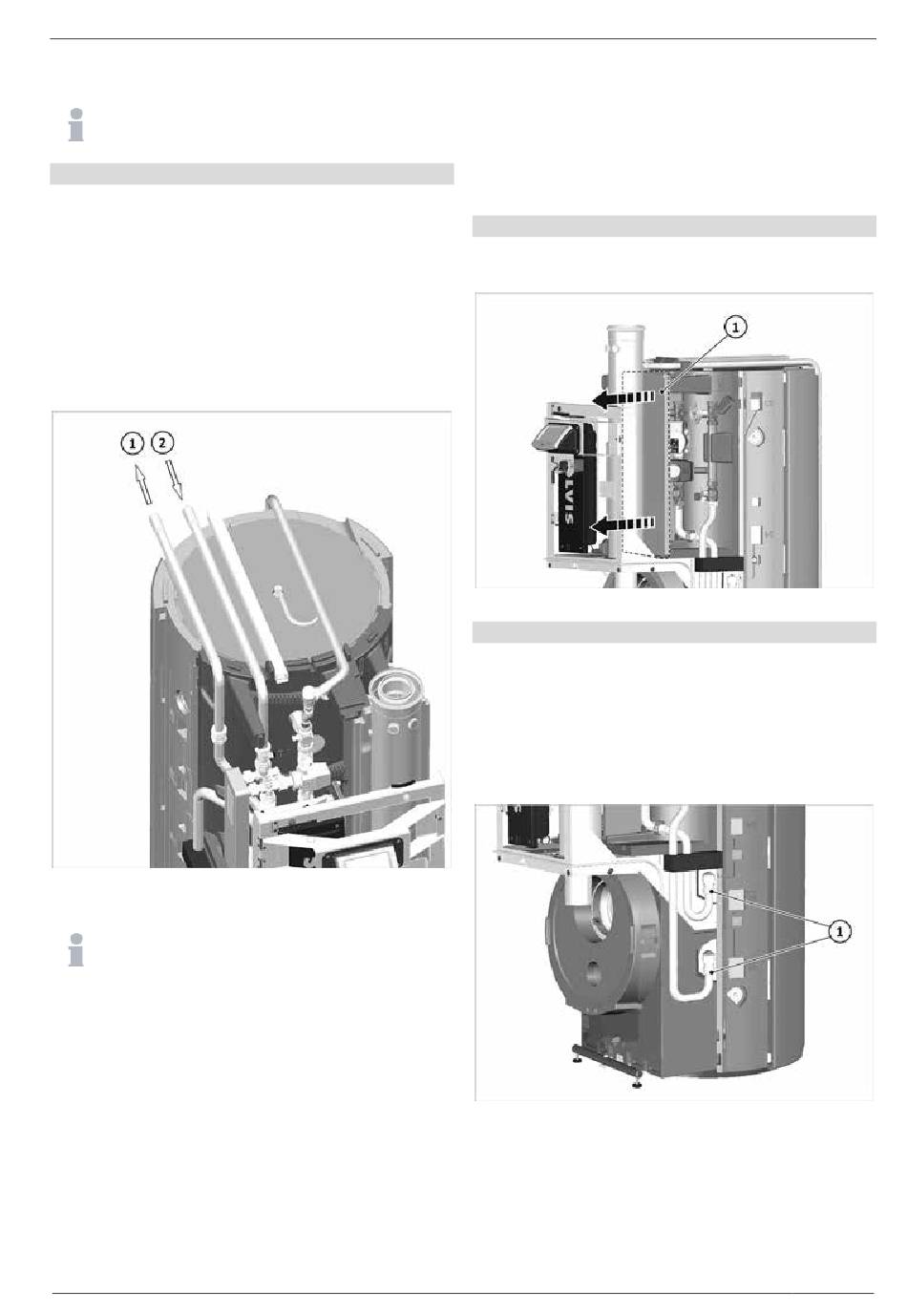

Abb. 29: TWK- / TWW-Anschluss hinten
1
Trinkwasser, warm (TWW)
2
Trinkwasser, kalt (TWK)
Einbindung des Zirkulationsstranges gemäß Anla-
genschema im Anhang.
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i
6.7 Heizkreise
6.7.1 Mit integrierter Heizkreisstation
Beim SolvisBen mit HKS-G-4,0 ist die Heizkreisstation (HKS)
im oberen rechten Bereich des Vorbaus integriert. Sie ist
ab Werk hydraulisch und elektrisch bereits angeschlossen.
Heizwasseranschluss vorbereiten
Für den heizungsseitigen Anschluss:
1. Den vorderen Isolierdeckel (1) der HKS abziehen.
Abb. 30: Vorderen Isolierdeckel der HKS entfernen
Speicherseitige Anschlüsse nachziehen
Durch den Transport könnten sich Anschlüsse lockern.
1. Den festen Sitz der Überwurfmutter an den Vorlauf-
und Rücklaufwinkeln am Speicher (1) kontrollieren
und ggf. nachziehen.
2. Den festen Sitz der Überwurfmutter am Vorlaufwell-
rohr und unter dem Kugelhahn der HKS (2) kontrollie-
ren und ggf. nachziehen.
Abb. 31: Anschlüsse HKS kontrollieren / nachziehen
6 Montage
17
