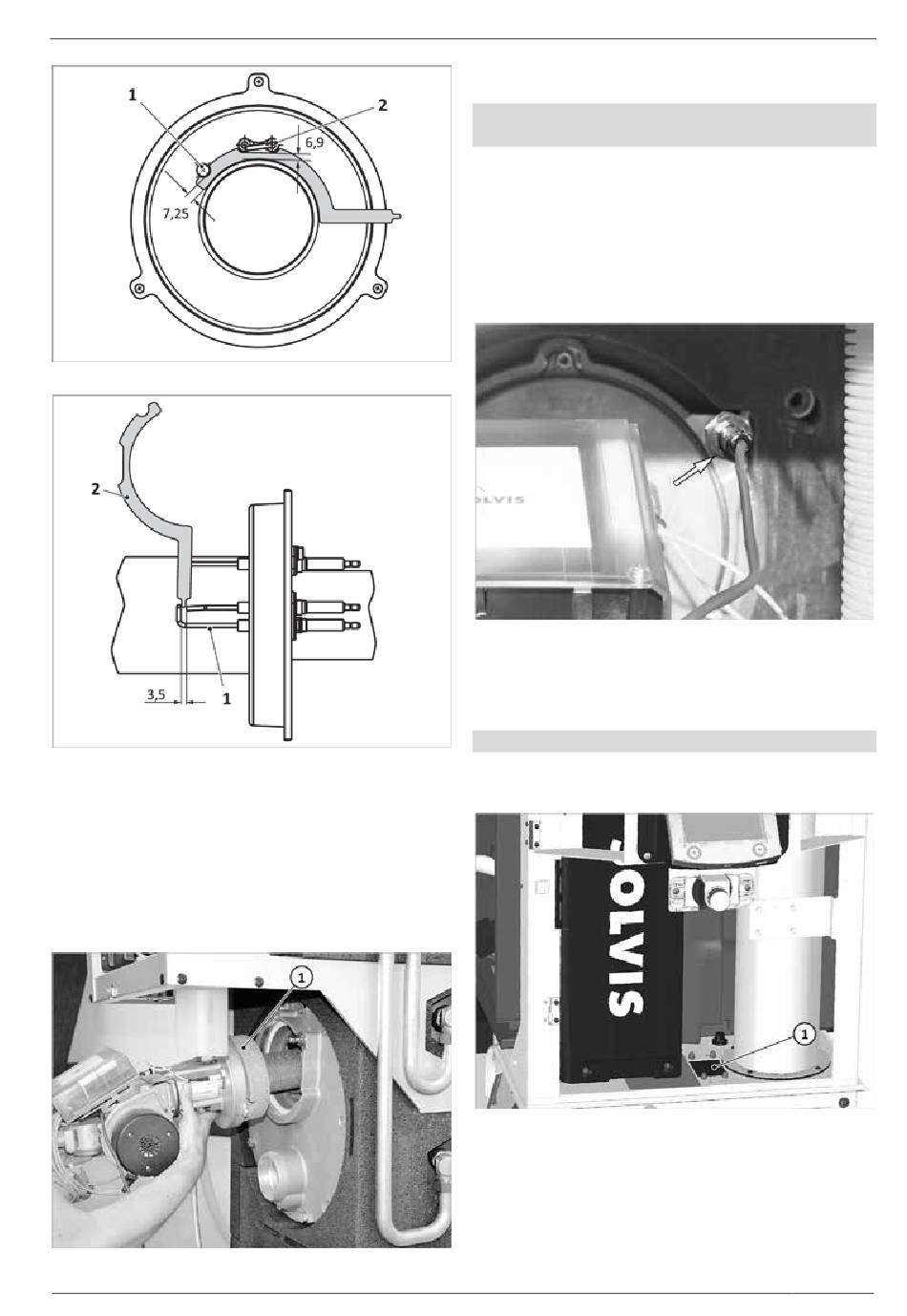

Abb. 47: Abstände Ionisations- und Zündelektrode zum Brennervlies
Abb. 48: Abstand Elektrode zur Masse an der Zündelektrode
4. Kesseltürstein (1) aufschieben.
5. Brenner mit der Markierung „Top" nach oben auf die
bereits vormontierten Gewindestifte aufstecken.
6. Brennerflansch mit drei beiliegenden Langmuttern
fixieren.
7. Langmuttern mit einem 8 mm Steckschlüssel gleich-
mäßig anziehen.
Abb. 49: Brenner einbauen
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 29435-3i
6.9.5 eSTB
Elektrischen Sicherheits-Temperaturbegrenzer (eSTB) an
Brennkammer einstecken
Der eSTB ist am Brenner mit einem roten Kabel ange-
schlossen.
1. Verschraubung und Einsatz auf das Kabel schieben.
2. eSTB bis zum Anschlag in die Tauchhülse oben rechts
an der Brennkammer einstecken (ab Vorderkante eSTB
ca. 15 cm tief).
3. Verschraubung anziehen.
Abb. 50: eSTB einstecken
6.9.6 Elektrischer Anschluss Gasbren-
ner
Brenneranschlusskabel zur Netzplatine verlegen
1. Beide Brenneranschlusskabel durch die Durchführung
(1) am Basisblech zur Netzplatine verlegen.
Abb. 51: Leitungsdurchführung am Basisblech (1)
Die Leitungsdurchführung im Basisblech dient der korrek-
ten Luftansaugung des Brenners.
Aufbau der Leitungsdurchführung
Die Durchführung besteht aus 3 Komponenten:
• Der Rahmen (1) ist bereits an der Unterseite der Durch-
führung des Basisblechs montiert.
